Министерство Обороны СССР - Наставление по стрелковому делу 7,62-мм пулемет Горюнова (СГМ, СГМБ,СГМТ)

21. Планкаслужит для закрывания нижнего окна ствольной коробки.

22. Затыльник(рис. 23) является задней стенкой ствольной коробки. Он состоит из основания затыльника, двух ручек и защелки затыльника с гнетком и пружиной.

Основание затыльника при помощи трех секторных выступов (верхнего и двух средних присоединяется к ствольной коробке. На верхнем секторном выступе имеется прилив, ограничивающий поворот затыльника при соединении его со ствольной коробкой. К основанию затыльника прикреплен направляющий стержень возвратно-боевой пружины.

а

б

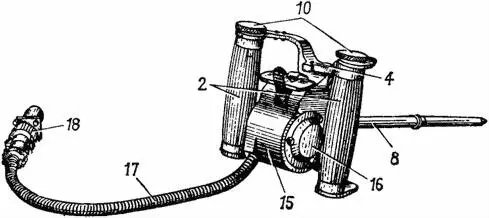

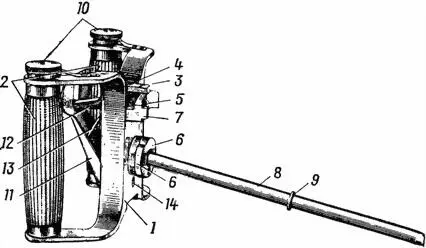

Рис. 23.Затыльник:

а — пулеметов СГМ и СГМБ; б — пулемета СГМТ; 1 — основание; 2 — ручки; 3 — защелка затыльника; 4 — гнеток защелки; 5 — верхний секторный выступ; 6 — средние секторные выступы; 7 — прилив; 8 — направляющий стержень возвратно-боевой пружины; 9 — кольцевой выступ; 10 — крышки ручек; 11 — спусковой рычаг; 12 — предохранитель спускового рычага; 13 — пружина спускового рычага и предохранителя; 14 — толкатель; 15 — электроспуск; 16 — крышка; 17 — кабель; 18 — штепсельный разъем

Ручки служат для управления пулеметом во время стрельбы. Они сделаны полыми и одновременно являются масленками. Закрываются они крышками с прикрепленными к ним кисточками.

3ащелка затыльника с гнетком и пружиной служит для закрепления затыльника в ствольной коробке.

К затыльнику присоединены спусковой рычаг с толкателем, предохранитель спускового рычага, пружина спускового рычага и предохранителя.

На затыльнике пулемета СГМТ в специальном корпусе размещается электроспуск (см. рис. 23). Он представляет собой электромагнит, внутри которого помещается якорь с толкателем. В корпусе электроспуска собраны: малый рычаг, большой рычаг с пружиной и спусковой рычаг и его предохранитель с их пружинами. Электрический ток к электромагниту подводится с помощью бронированного кабеля.

23. Спусковой механизм(рис. 24) служит для удержания затворной рамы с затвором на боевом взводе и для спуска их с боевого взвода. Он состоит: из корпуса, служащего для соединения частей спускового механизма; шептала для удержания затворной рамы на боевом взводе; ползуна с выступом для запирания шептала; пружины и штифта ползуна; выключателя с кулачком для перемещения ползуна вперед; оси шептала и выключателя.

24. Возвратно-боевая пружинаслужит для возвращения подвижных частей в крайнее переднее положение и сообщения бойку энергии, необходимой для разбивания капсюля патрона.

а

б

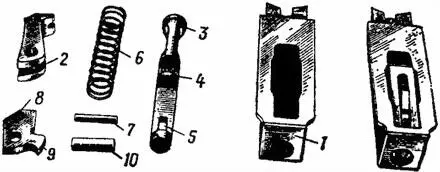

Рис. 24.Спусковой механизм:

а — в собранном и разобранном виде; б — в разрезе; 1 — корпус; 2 — шептало; 3 — ползун; 4 — выступ ползуна; 5 — вырез для кулачка выключателя; 6 — пружина ползуна; 7 — штифт ползуна; 8 — выключатель; 9 — кулачок выключателя; 10 — ось шептала и выключателя

25. Приемник(рис. 25) служит для передвижения ленты с патронами и подачи патронов в процессе стрельбы из ленты в продольное окно ствольной коробки. Он состоит из основания приемника, движка, крышки приемника и ползуна с пальцами подачи.

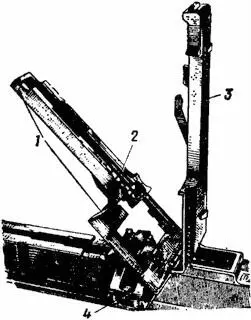

Рис. 25.Приемник (без щитка):

1 — основание приемника; 2 — движок; 3 — крышка приемника; 4 — ползун с пальцами подачи

Основание приемника (рис. 26) служит для направления движения ленты с патронами и направления патрона при досылании его в патронник. Оно имеет: направляющий выступ и ограничительные выступы, обеспечивающие правильную подачу очередного патрона для захвата его зацепами движка; вырезы для пальцев подачи ползуна; продольные вырезы для движения движка; наклонные выступы и направляющий выступ для направления движения патрона при досылании его в патронник; снизу — вырез для хомутика замыкателя ствола и предохранительный выступ для предотвращения выстрела при не закрепленном стволе замыкателем.
