Пламегаситель служит для уменьшения величины пламени при выстреле.

Основание мушки (рис. 14) закреплено на стволе двумя шпильками. Оно имеет две стенки с отверстиями для винта и пазы для выступа предохранителя мушки. На передней стенке нанесена риска для установки предохранителя с мушкой. Винт ввинчивается в отверстие передней стенки и от самоотвинчивания закрепляется гайкой.

Газовая камера (рис. 15) служит для направления пороховых газов, отводимых из канала ствола через газоотводное отверстие, на поршень затворной рамы и для размещения регулятора. Она имеет: поперечное отверстие для регулятора; стопор для крепления регулятора; риску для установки регулятора на требуемую канавку; патрубок с каналом для помещения переднего конца поршня; отверстие (внутри) для прохода газов, которое совмещается с газоотводным отверстием в стенке ствола. На газовой камере сверху обозначен номер пулемета и порядковый номер ствола. Патрубок имеет поперечное отверстие для выхода газов и кольцевую проточку для надевания переднего конца трубки поршня.

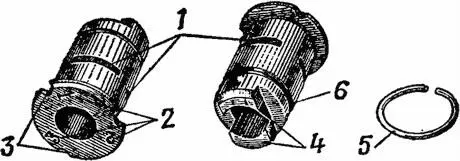

Рис. 16.Регулятор:

1 — канавки; 2 — установочные цифры; 3 — вырезы для стопора; 4 — выступы; 5 — пружинное кольцо; 6 — кольцевая выточка

Регулятор (рис. 16) служит для регулирования количества пороховых газов, действующих на поршень затворной рамы. Он имеет: три канавки различной ширины для прохода газов; головку с тремя вырезами для стопора и с нанесенными на нее цифрами 1, 2, 3, позволяющими совмещать надлежащую канавку регулятора с отверстием газовой камеры; выступы для перестановки регулятора на различные канавки; кольцевую выточку для пружинного кольца, которым регулятор крепится в газовой камере.

14. Ствольная коробка(рис. 17) служит для соединения всех частей пулемета, обеспечения прочного запирания канала ствола затвором и направления движения затворной рамы с затвором. Она имеет:

— на переднем конце — сквозной канал для помещения казенной части ствола и отверстие для крепления конца трубки поршня;

— вверху — вырез для шпонки ствола;

— сбоку — вырез для ключа, с помощью которого производится предварительное смещение нагретого ствола при его отделении;

— на верхней плоскости — вкладыш с пружиной приемника и проушиной для крепления крышки и основания приемника; поперечный вырез для замыкателя ствола; стопор для ограничения сдвига замыкателя влево; продольное окно для помещения наклонных выступов основания приемника и очередного патрона;

— в средней части — поперечное окно для ползуна приемника; выводное окно для выбрасывания гильз (патронов); пылезащитные щитки для предохранения от попадания в ствольную коробку грязи и пыли через выводное и поперечное окна;

а

б

Рис. 17.Ствольная коробка:

а — вид слева: б — вид справа (без пылезащитных щитков); 1 — канал для ствола; 2 — трубка поршня; 3 — вырез для шпонки ствола; 4 — вырез для ключа; 5 — площадка с номером; 6 — вкладыш с пружиной приемника и проушиной; 7 — замыкатель ствола; 8 — продольное окно; 9 — сквозное поперечное окно для ползуна приемника; 10 — выводное окно для выбрасывания гильз; 11 — щиток выводного окна; 12 —левый щиток ползуна; 13 — вырез для защелки затыльника; 14 — основание прицела; 15 — передняя скоба; 16 — задняя скоба; 17 — вырез для верхнего выступа затыльника

— на заднем конце — вырезы для верхнего выступа затыльника и для защелки затыльника; выступ с пазами для крепления основания прицела;

— внутри — продольные пазы для рукоятки перезаряжания, для планки, закрывающей нижнее окно ствольной коробки, и для спускового механизма; направляющие выступы для направления движения затворной рамы; на правой стенке — наклонный выем, образующий боевой уступ для упора опорной плоскости затвора при запирании канала ствола; в верхней части наклонного выема — паз для прохода хвоста отражателя; сзади — два боковых выема для секторных выступов затыльника;

— снизу — переднюю и заднюю скобы с вырезами для соединения ствольной коробки со станком (в пулеметах СГМБ и СГМТ скобы вместо вырезов имеют отверстия для засовов).
