Министерство Обороны СССР - Наставление по стрелковому делу 7,62-мм пулемет Горюнова (СГМ, СГМБ,СГМТ)

На нижней плоскости затворной рамы имеются: продольное окно, задняя скошенная стенка которого образует боевой взвод, и продольные вырезы для движения по направляющим выступам ствольной коробки.

Внутри затворной рамы имеется канал для помещения возвратно-боевой пружины и направляющего стержня.

18. Поршень(см. рис. 20) служит для приведения в действие затворной рамы. Он имеет: утолщенный задний конец, которым соединяется с затворной рамой; на переднем конце — кольцевые проточки, не допускающие прорыва пороховых газов; позади кольцевых проточек — ведущий поясок для направления движения поршня в направляющей трубке.

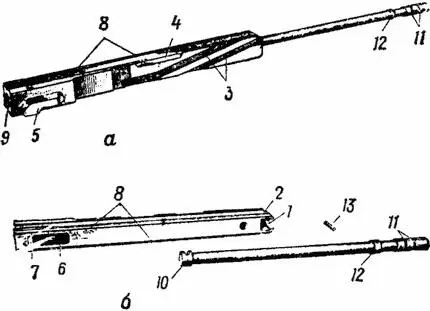

Рис. 20.Затворная рама с поршнем:

а — в собранном виде; б — в разобранном виде; 1 — гнездо для соединения с поршнем; 2 — отверстие для шпильки; 3 — косые пазы для выступов ползуна приемника; 4 — срез для прохода выбрасываемых гильз; 5 — «сапожок»; 6 — продольное окно; 7 — боевой взвод; 8 — продольные вырезы; 9 — канал для возвратно-боевой пружины и направляющего стержня; 10 — утолщенный задний конец поршня; 11 — кольцевые проточки; 12 — ведущий поясок; 13 — шпилька

19. Затвор(рис. 21) служит для досылания патрона в патронник, закрывания канала ствола, производства выстрела и для извлечения гильзы из патронника и выбрасывания ее наружу. Он состоит из остова затвора, бойка, выбрасывателя и отражателя.

а

б

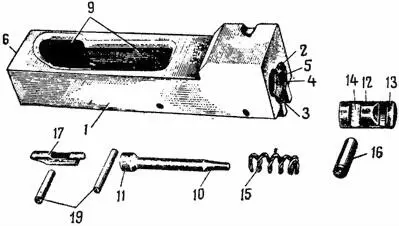

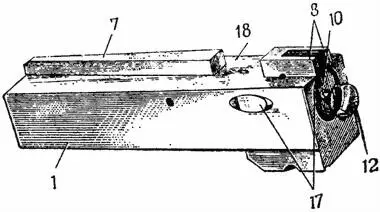

Рис. 21.Затвор:

а — в собранном виде; б — в разобранном виде; 1 — остов затвора; 2 — вырез для дна гильзы; 3 — гнездо для выбрасывателя с пружиной; 4 — продольный канал для бойка; 5 — наклонный канал для отражателя; 6 — опорная плоскость; 7 — гребень; 8 — досылатель; 9 — фигурный выем; 10 — боек; 11 — головка бойка; 12 — выбрасыватель; 13 — зацеп выбрасывателя; 14 — вырез для оси выбрасывателя; 15 — пружина выбрасывателя; 16 — ось выбрасывателя; 17 — отражатель; 18 — поперечный вырез для выступа движка; 19 — шпильки бойка и отражателя

Остов затвора служит для соединения всех частей затвора. Он имеет:

— на переднем срезе — вырез для помещения дна гильзы патрона; гнездо для помещения выбрасывателя с пружиной; отверстие для оси выбрасывателя; продольный канал для бойка; отверстие для шпильки бойка; наклонный канал для отражателя; отверстие для шпильки отражателя;

— на верхней плоскости — гребень, передний срез которого является досылателем; поперечный вырез гребня для помещения выступа движка приемника; продольный вырез для прохода направляющего выступа основания приемника;

— на нижней плоскости — фигурный выем для соединения с «сапожком» затворной рамы; на заднем конце — скошенную опорную плоскость, упирающуюся при запирания канала ствола в боевой уступ ствольной коробки.

Боек служит для разбивания капсюля патрона. Он помещается в продольном канале остова затвора. На заднем конце его имеется головка, по которой ударяет «сапожок» затворной рамы при выстреле.

Выбрасыватель служит для извлечения гильзы из патронника. Он имеет зацеп для захватывания гильзы за закраину и вырез для оси. Выбрасыватель с пружиной помещается в гнезде остова затвора.

Отражатель служит для отражения гильз из ствольной коробки. Он помещается в наклонном канале остова затвора; на заднем конце его имеется лыска.

20. Рукоятка перезаряжания(рис. 22) служит для отвода подвижных частей назад. Она имеет: ведущий выступ для сцепления с затворной рамой при отведении подвижных частей назад; защелку, которая заскакивает за стенку выреза передней скобы ствольной коробки и удерживает рукоятку от произвольного смещения назад из крайнего переднего положения; тягу и ручку для удобства перезаряжания.

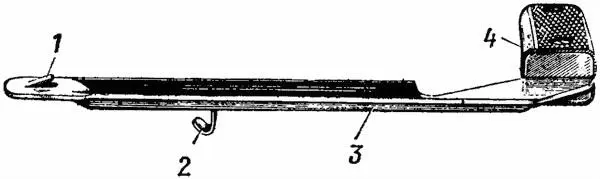

Рис. 22.Рукоятка перезаряжания пулеметов СГМ и СГМБ:

1 — ведущий выступ; 2 — защелка; 3 — тяга; 4 — ручка
