Министерство обороны СССР: Противотанковая мина ТМ-57

В войсках мины ТМ-57 могут перевозиться и переноситься снаряженными взрывателями МВ-57 или МВЗ-57 при наличии в них предохранительных чек.

Перевозка мин со взрывателями МВ-57 и МВЗ-57 навалом (без упаковки) запрещается .

Хранение и перевозка мин, снаряженных взрывателями МВШ-57, запрещается .

Взрыватели МВ-57 и МВ3-57 при раздельном от мин хранении укладывают в металлические коробки — МВ-57 по 15 шт., МВЗ-57 по 10 шт. В каждую коробку с взрывателями МВЗ-57 укладывают заводной ключ-отвертку.

3апалы во взрывателях МВ-57 и МВЗ-57 ввернуты.

Взрыватели МВШ-57 хранят и перевозят в деревянных ящиках по 20 шт. в каждом. Запалы МД-10 к ним хранят и перевозят отдельно от взрывателей в деревянных ящиках. В каждый ящик уложено 54 металлические коробки по 20 запалов. Всего в ящике 1080 запалов.

Противотанковые мины предназначены для минирования местности против танков, самоходно-артиллерийских установок и бронетранспортеров противника.

Противотанковые мины, как правило, устанавливают в грунт с маскировкой слоем грунта средствами механизации или вручную.

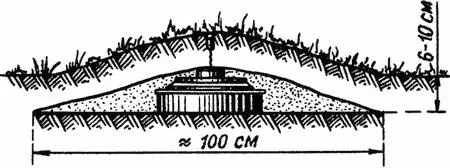

Средства механизации обеспечивают установку мин в грунт с маскировкой дерном (рис. 6), грунтом (рис. 7).

При установке мин з грунт вручную толщина маскирующего слоя земли над минами должна быть 5–8 см. Мины тщательно маскируют под фон окружающей местности.

При установке противотанковых мин в грунт для них отрывают лунки круглой или квадратной формы в соответствии с размерами мин. Если грунт имеет травянистый покров, то дерн срезают и завертывают в сторону противника, как показано на рис. 8.

В твердом грунте противотанковые мины устанавливают в лунки так, чтобы крышка мины возвышалась на 2–3 см над поверхностью грунта (рис. 9), а в мягком грунте была заподлицо с поверхностью грунта.

На дорогах мины устанавливают так же, как и в твердых грунтах, и маскируют тонким слоем материала дорожного полотна (грунта, щебня, гравия и т. п.).

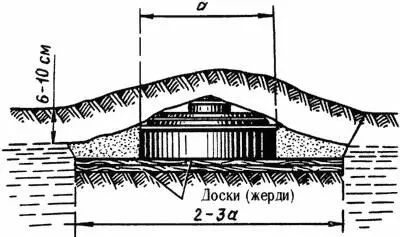

На болотистой местности под мину подкладывают доски, жерди, ветви и подобные предметы, размеры которых в 2–3 раза превышают диаметр (ширину) мины (рис. 10).

Установка мин в углублениях и выбоинах, а также рядом с пнями, валунами, кочками и т. п. запрещается.

Снимать мины с места их установки разрешается, если они были установлены без элементов неизвлекаемости. Мины, установленные в неизвлекаемое положение, мины с поврежденными крышками и корпусами подлежат уничтожению на месте установки взрывом накладных зарядов ВВ.

Рис. 6.Установка мины в грунт с маскировкой дерном

Рис. 7.Установка мины с маскировкой грунтом

Рис. 8.Установка мины на грунт с травянистым покровом

Рис. 9.Установка мины в твердый грунт

Рис. 10.Установка мины на болотистой местности

Мины, извлекаемость которых достоверно не установлена, стаскивают с места их установки кошками, находясь на безопасном расстоянии или в укрытии, после чего невзорвавшиеся мины обезвреживают или уничтожают.
