Министерство обороны СССР - Противотанковая мина ТМ-57

Взрыватель МВЗ-57 срабатывает при усилии 40-110 кгс. Высота взрывателя 70 мм, диаметр 92 мм, масса 435 г.

Взрыватель МВШ-57(рис. 5) применяется в минах с целью придания им устойчивости к воздействию ударной волны взрыва.

Взрыватель смонтирован в корпусе 1 , который одновременно является и пробкой мины.

На верхней части корпуса 1 закреплена трубка 2 , закрытая сверху головкой 10 . В головке закреплен верхний конец тяги 9 . Тяга 9 проходит через центральные отверстия катушек 3 , размещенных в трубке 2 , и имеет на своем нижнем конце колпачок 8 . Колпачок 8 утоплен в верхнюю часть втулки 4 и шариками 7 удерживает ударник 6 и боевую пружину 5 во взведенном положении. Втулка 4 ввернута в корпус взрывателя. Во втулку 4 снизу ввернут запал 11 (МД-10). На корпусе посредством закатки прикреплена крышка 12 .

Герметичность взрывателя со стороны запала обеспечивается мембраной 13 и медной фольгой, а герметичность мины с ввернутым в нее взрывателем — резиновой прокладкой 14 .

Взрыватель МВШ-57 срабатывает от усилия 200–500 кгс при отклонении его от вертикали на угол 25–30°. Диаметр взрывателя по крышке 80 мм, высота над крышкой мины 215 мм, масса 600 г.

При наезде танка гусеницей на мину со взрывателем МВ-57 или МВЗ-57 ее крышка сминается и опускается вниз вместе с взрывателем, ввернутым в центральное гнездо мины. Ударный механизм взрывателя упирается запалом в перегородку мины. При дальнейшем снятии нажимной крышки корпус ударного механизма останавливается в своем движении вниз, а втулка вместе с пробкой продолжает опускаться. При этом сначала перерезается медная срезная чека, а затем при совпадении отверстия во втулке с шариками они выкатываются и освобождают ударник.

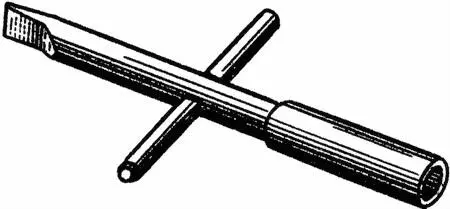

Рис. 4.Ключ-отвертка

Рис. 5.Взрыватель МВШ-57:

1 — корпус; 2 — трубка; 3 — катушки; 4 — втулка; 5 — боевая пружина; 6 — ударник; 7 — шарики; 8 — колпачок; 9 — тяга; 10 — головка; 11 — запал МД-10; 12 — крышка; 13 — мембрана; 14 — резиновая прокладка

Боевая пружина передает усилие через шпильку освобожденному ударнику, и последний накалывает капсюль-детонатор запала, вызывая его взрыв. От взрыва запала взрывается заряд мины.

При наезде танка гусеницей на мину с взрывателем МВШ-57 выступающая над поверхностью грунта трубка 2 (рис. 5) изгибается, катушки 3 поворачиваются вокруг своих боковых ребер и тягой 9 вытягивают колпачок 8 из втулки 4 , в результате чего шарики 7 выпадают из отверстий колпачка и освобождают ударник. Под действием боевой пружины ударник жалом накалывает капсюль-детонатор запала МД-10, вызывая его взрыв. От взрыва запала взрывается заряд мины.

Снаряжение мин взрывателями МВ-57 и МВЗ-57 производят перед установкой мин. Для снаряжения мин этими взрывателями необходимо:

— вывернуть пробку из центрального очка мины;

— проверить наличие кольцевой резиновой прокладки на корпусе взрывателя;

— завести ключом-отверткой заводную пружину до касания зубом секторного упора поворотной скобы;

— ввернуть взрыватель (в транспортном положении) в очко мины.

В таком виде мины перевозят или переносят к месту установки; при этом необходимо следить за тем, чтобы исключить давление на крышку мины.

Снаряжение мин взрывателями МВШ-57 производят непосредственно на месте установки мин.

Для установки мины ТМ-57 с взрывателем МВ-57 или МВЗ-57 необходимо:

— отрыть лунку;

— установить мину в лунку;

— перевести взрыватель мины в боевое положение;

— замаскировать мину.

Для перевода взрывателя МВ-57 в боевое положение необходимо:

— поднять с крышки взрывателя скобу и повернуть винт чекой, соединенной со скобой, на четверть оборота по часовой стрелке, при этом должен быть слышен третий щелчок, подтверждающий, что взрыватель встал в боевое положение;

— вынуть чеку из винта.

Для перевода взрывателя МВЗ-57 в боевое положение необходимо:

— снять с помощью ключа-отвертки кольцо предохранительный чеки с крышки взрывателя, для чего лезвие отвертки вставить под выступ кольца и повернуть ключ-отвертку на 90°;
