М. Алексеев - Автоматический пистолет Маузер образца 1908 года калибр 7,68 и 9 мм

Вставить отвертку ключа в прорезь задней головки ударника и, утопив последний до отказа, повернуть ключ на 90° влево, чтобы прорезь была бы вертикальна по отношению к затвору (рис. 20).

14. Надеть затворную задержку на нижний выступ ствольной коробки. Взяв ствольную коробку со стволом в левую руку, нижним выступом вверх, правой рукой надеть переднюю часть затворной задержки на выемку с передней части выступа ствольной коробки и опустить заднюю часть затворной задержки, вниз (рис. 19).

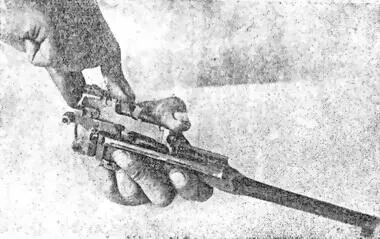

15. Соединить замок с затворной задержкой и ствольной коробкой. Взяв ствольную коробку в левую руку затворной задержкой вверх, поставить замок (со спущенным курком) таким образом, чтобы передний нижний выступ затворной задержки пришелся впереди носика лодыжки. Придерживая замок, следует нажать большим пальцем левой руки на переднюю часть замка, пока не получится щелчок, означающий, что носик лодыжки заскочил за передний нижний выступ затворной задержки, и (рис. 35) замок тогда плотно соединится со ствольной коробкой.

Рис. 35.

16. Соединить ствольную коробку со стволом и замком с остовом пистолета. Взяв в левую руку ствольную коробку замком вверх, надвинуть правой рукой остов пистолета со стороны ствола (рукояткой вперед и вверх) на ствольную коробку, чтобы ребра остова пистолета вошли в пазы ствольной коробки.

Во время движения остова пистолета по ствольной коробке необходимо принимать замок пальцами левой руки к ствольной коробке, наблюдая, чтобы спусковая тяга не вышла из выреза спускового рычага (рис. 16).

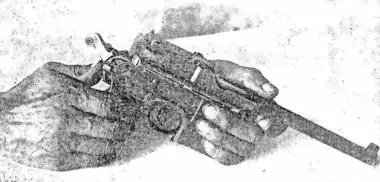

Остов пистолета не дойдет до конца остова замка, так как его не пустит замочная задержка, тогда, повернув пистолет рукояткой вниз, нужно поставить курок на боевой взвод, после этого остов пистолета продвинется до отказа назад и боковые выступы остова замка войдут в задние вырезы остова пистолета, а замочная задержка, заскочив своим выступом в гнездо остова пистолета, будет удерживать остов пистолета от движения вперед (рис. 36). Плавно спустить курок.

Рис. 36.

Примечание . Иногда курок не держится на боевом взводе благодаря тому, что при сборке замка верхнее перо (длинное) V-образной пружины не зашло за задний выступ спусковой тяги и последняя не прижимает спусковой рычаг к боевому взводу курка. Этот дефект сборки легко исправить, руководствуясь п. 8 отдела "Д" "Сборка пистолета после полной разборки".

17. Вложить подающий механизм в магазинную коробку пистолета, закрепив крышку магазинной коробки.

Взяв пистолет в левую руку рукояткой вверх, вложить подающий механизм таким образом, чтобы задний выступ подавателя (удерживающий затвор в заднем положении) вошел в вертикальный паз магазинной коробки, и, утопив подающий механизм в магазинную коробку, вставить передний выступ на крышке магазинной коробки в специальный паз на остове пистолета (в передней стенке магазинной коробки), одновременно поместив защелку крышки магазинной коробки в отверстие крышки (рис. 10).

Примечание . Если пружина отделилась от подавателя и крышки магазинной коробки, то, прежде чем вкладывать подающий механизм в магазинную коробку, нужно собрать его, вдвинув концы пружины в пазы подавателя и крышки магазинной коробки.

Пистолет собран.

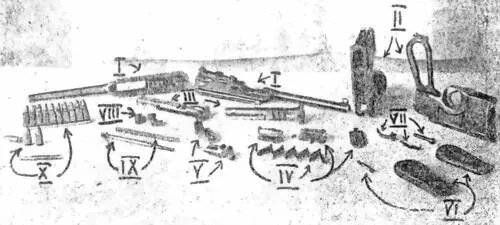

1. Ствол и ствольная коробка (I) изготовлены из одного целого куска стали.

Ствол несколько конической формы, длиной 140 мм (образца 1902 г., длина ствола 100 мм ), имеет канал с 4 и 6 нарезами, вьющимися слева вверх направо и делающими полоборота, которые придают пуле вращательное движение при полете.

За нарезами следует пульный вход, заканчивающийся патронником. У пистолета калибром 7,63 мм патронник имеет коническую форму, а у пистолета калибром 9 мм цилиндрическую.

Рис. 37.

Снаружи, на дульной части ствола, имеется прилив, оканчивающийся мушкой и составляющий одно целое со стволом. На заднем обрезе ствола, сверху, имеется выемка, куда входит зуб выбрасывателя затвора, внизу имеется скос для лучшего скольжения пули при подаче патрона затвором в ствол. Ствольная коробка имеет спереди вверху патронное окно, которое служит для прохода патронов из обоймы в магазинную коробку и для прохода стрелянных гильз, экстрактируемых после выстрела.
