М. Алексеев - Автоматический пистолет Маузер образца 1908 года калибр 7,68 и 9 мм

Примечание . Эту работу следует производить в мастерской в том случае, если спусковой крючок, защелка крышки магазинной коробки и спусковая пружина отделились от остова пистолета.

Сборка замка

3. Вложить в остов замка курок и закрепить его осью курка с V-образной пружиной. Взять остов замка в левую руку, вложить курок в заднее поперечное окно остова замка и закрепить его осью с V-образной пружиной, вставив ее с правой стороны остова замка (рис. 30).

4. Соединить возвратно-боевую пружину с передним и задним стержнями и вложить ее в продольное окно с передней части остова пистолета таким образом, чтобы движок переднего стержня был направлен вниз (рис. 29).

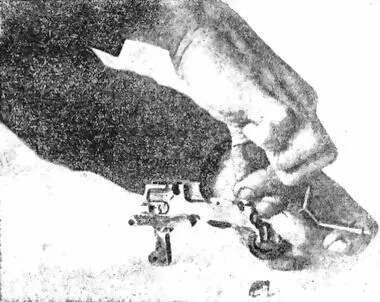

5. Вложить лодыжку в остов замка. Вставить ключ выступом фигурного изгиба в вырез, имеющийся сзади переднего верхнего выступа остова замка, таким образом, чтобы другой выступ ключа уперся своей закругленной частью в полукруглый вырез, имеющийся на передней части переднего стержня возвратно-боевой пружины, и, уперев замок курком в стол, нажать рукой на стержень ключа вверх до отказа. Ключ своим закругленным выступом утопит передний стержень возвратно-боевой пружины, в этот момент вложить лодыжку носиком вниз и несколько вперед (по отношению к остову замка) таким образом, чтобы плечики лодыжки вошли в вырез остова замка. Снять ключ (рис. 31).

6. Вставить предохранитель в остов замка. Взяв замок в левую руку, вставить предохранитель (в поднятом положении), поместив выступ в средней части последнего в соответствующее гнездо с левой задней части остова замка, и, отведя курок большим пальцем левой руки несколько назад, нажать указательным пальцем правой руки на среднюю часть предохранителя и опустить последний в нижнее положение (рис. 27).

Рис. 31.

7. Соединить спусковой рычаг с остовом замка. Одеть спусковой рычаг отверстием на тип остова замка (с правой передней части остова) таким образом, чтобы задняя часть спускового рычага с шепталом была поднята вверх и вперед, опустить спусковой рычаг вниз, чтобы выступ в задней части рычага вошел в вертикальный паз на правой задней части остова замка (рис. 26).

8. Вложить в замок спусковую тягу, соединив ее со спусковым рычагом. Взяв замок в левую руку, правой рукой взять спусковую тягу и вставить ее таким образом чтобы верхнее перо V-образной пружины зашло за задний выступ спусковой тяги, а головка тяги поместилась бы в полукруглом вырезе спускового рычага; при этом нужно несколько отводить тягу назад, чтобы и ее передний выступ при отпущенной тяге зашел в соответствующую выемку сзади средней части спускового рычага. При соединении тяги со спусковым рычагом нужно все время надавливать пальцем левой руки на спусковой рычаг, прижимая его к остову замка (рис. 32).

Рис. 32.

9. Вложить в замок замочную задержку. Поставить замок курком вниз, вставить замочную задержку в соответствующее гнездо, с левой нижней части остова замка, и опустить задержку вниз (рис. 24). Замок собран.

Далее разбирают пистолет в следующем порядке.

10. Вложить возвратную пружину в продольное окно затвора.

11. Вложить затвор в ствольную коробку (рис. 22). Если выбрасыватель отделялся от затвора, то вставить его (вдвинув), приподнимая его переднюю часть, в соответствующий паз затвора.

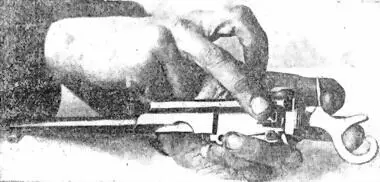

12. Вставить муфту в окно ствольной коробки. Взяв ствольную коробку со стволом в левую руку, вставить стержень ключа в продольное окно затвора с задней его части и утопить возвратную пружину. Вставить Муфту в несквозное окно в задней правой части ствольной коробки и, нажимая на головку муфты пальцем руки, вынуть ключ, утопив муфту до отказа (рис. 33).

13. Вставить ударник в затвор. Если с ударника при разборке отделилась возвратная пружина ударника, то, надев ее на боек, повернуть несколько раз, чтобы пружина вошла своим концом в винтовую нарезку ударника.

Рис. 33.

Рис. 34.

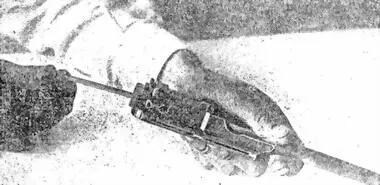

Вставить ударник в продольное окно затвора с задней стороны таким образом, чтобы квадратный боковой выступ на задней головке ударника вошел в соответствующий паз и прорезь в верху задней части затвора (рис. 34).
