Если подъ верхнимъ слоемъ земли окажется каменистая почва или грунтовыя воды, то глубину рва уменьшаютъ, а для того, чтобы получитьнеобходимое количество земли для бруствера, дѣлаютъ еще и наружный ровъ. При работѣ въ песчаномъ грунтѣ для облицовки внутренней стенки бруствера пользуются бочками, досками, мѣшками и т. п. матерiалами.

Для устройства надежнаго сообщенiя позицiи съ находящимися позади закрытiями устраиваютъ ходы сообщенiя. Ходы сообщенiя дѣлаютъ на подобiе зубьевъ пилы или зигзагами, стараясь по возможности сократить работу.

Глубина хода сообщенiя должна быть не менѣе 1,70 метра, а ширина дна не менѣе 0,50 м.

По сторонамъ ходовъ сообщенiй устраиваются небольшiя закрытiя для помѣщенiя въ нихъ сигнальныхъ и телефонныхъ станцiй, перевязочныхъ пунктовъ, складовъ огнестрѣльныхъ и другихъ припасовъ.

Такъ какъ ходы сообщенiя затрудняютъ сообщенiе вдоль позицiи, то слѣдуетъ дѣлать аппарели и ступеньки или перекрывать ихъ мостами.

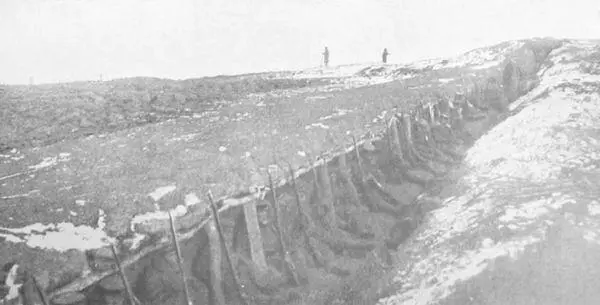

Пѣхота за закрытiемъ (окопъ съ шрапнельнымъ козырькомъ).

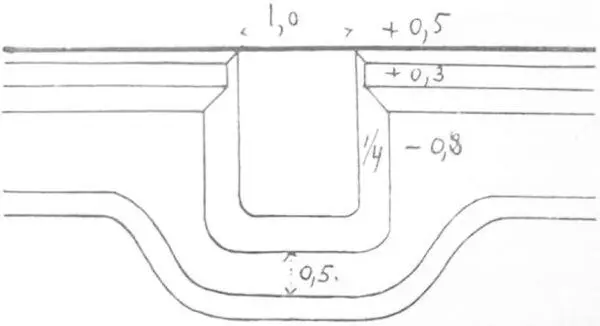

Чтобы предохранить стрѣлковъ отъ бокового и косого огня, строятъ траверсы. Верхняя плоскость траверса не превышаетъ гребня бруствера, в если окопъ виденъ противнику, то верхнюю площадку траверса надо немного уклонять къ тылу. Толщина траверса равняется обыкновенно 1 метру по верхней его плоскости, длина же его должна быть такова, чтобы закрывать ровъ во всю его ширину. Образец обыкновеннаго траверса показанъ на черетжѣ № 8.

Черт. № 8.

Такъ какъ такой траверсъ отнимаетъ часть линiи огня, то его ставятъ отступя отъ этой линiи, выдвинувъ гребень бруствера въ этомъ мѣстѣ немного впередъ (см. черт. № 9).

Показанные траверсы только основные образцы, на практикѣ же устройство ихъ измѣняется въ зависимости отъ грунта, расположенiя линiи огня, окопа, имѣющихся матерiаловъ и проч.

Черт. № 9.

Если окопъ можетъ быть подвергнутъ обстрѣливанiю съ тыла, то ширину рва сокращаютъ до 0,60 метра, а на задней отлогости рва воздвигаютъ тыловой заслонъ, какъ показано на чертежѣ № 10.

Черт. № 10.

Для защиты отъ осколковъ, ружейныхъ и шрапнельныхъ пуль рекомендуется устраивать блиндированныя закрытiя. Такъ какъ даже самыя легкiя закрытiя вполнѣ защищаютъ отъ пуль, а противъ фугасныхъ бомбъ могутъ устоять только очень солидныя постройки, для которыхъ рѣдко найдется походящiй матерiалъ, то предпочтительнѣе строить много небольшихъ блиндажей, человѣкъ на 6 каждый, вмѣсто двухъ-трехъ солидныхъ. Блиндажи надо устраивать такъ, чтобы они не были замѣтны для противника. Самый простой изъ блиндажей показанъ на чертежѣ № 11. Это — блиндажъ, устроенный въ готовомъ окопѣ для стрѣльбы стоя. Внутреннее пространство блиндажа раздѣляется на части стѣнками изъ дерна, земли и т. п. Если блиндажи устраиваются одновременно съ постройкой окоповъ, то эти стѣнки (толщиною въ 1 метръ) оставляются въ грунтѣ.

Черт. № 11.

Черт. № 12.

Если блиндажи приходится стоить на крутомъ склонѣ горы, то они строятся, какъ показано на чертежѣ № 12. При этомъ входъ въ блиндажъ устраивается сбоку.

ВСПОМОГАТЕЛЬНЫЯ СООРУЖЕНIЯ

Для удаленiя изъ окоповъ попадающей въ нихъ дождевой воды устраиваютъ желоба и водоотводы, а если нельзя устроить свободный стокъ воды, то устраиваютъ водоотводые колодцы.

На внутренней стѣнкѣ блиндажей устраиваютъ ниши для храненiя боевыхъ припасовъ, при чемъ ручныя гранаты должны храниться поглубже въ землѣ и непремѣнно отдѣльно отъ другихъ припасовъ.

Черт. № 13.

Сигнальныя станцiи для связи и перевязочные пункты устраиваются въ ходахъ сообщенiя или же въ особыхъ закрытiяхъ, при чемъ для нихъ должны быть построены блиндажи.
