Подаватель подает очередной патрон и ставит его перед досылателем затвора.

Затвор из крайнего заднего положения под действием возвратной пружины возвращается в переднее положение, досылателем выталкивает из магазина очередной патрон и досылает его в патронник, а зацеп выбрасывателя заскакивает в кольцевую проточку гильзы.

Рычаг взвода упирается в шептало сбоку, а разобщающий выступ его находится против выема на затворе. Пистолет готов к очередному выстрелу.

Для производства следующего выстрела необходимо отпустить спусковой крючок и снова нажать на него.

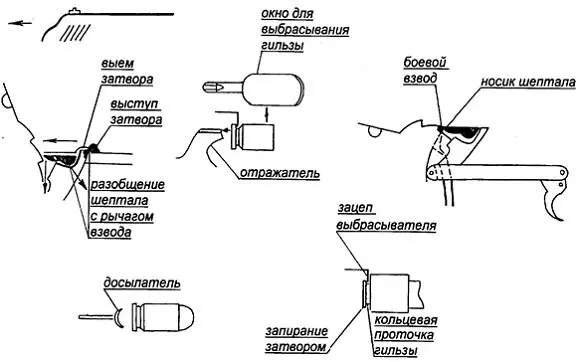

Рис.56. Положение деталей пистолета

после выстрела

При отпускании спускового крючкаспусковая тяга с рычагом взвода под действием узкого пера боевой пружины отходит назад, а рычаг взвода опускается вниз и вырезом заходит под выступ шептала.

При нажатии на спусковой крючокрычаг взвода поднимает шептало и снова освобождает курок. Происходит следующий выстрел.

Если затвор не дойдет до крайнего переднего положения (помят патрон, загрязнен патронник, зацеп выбрасывателя не зашел в кольцевую проточку гильзы и т.п.), то разобщающий выступ рычага взвода не войдет в выем на затворе, вследствие чего рычаг взвода не войдет в сцепление с шепталом и при очередном нажатии на спусковой крючок не поднимет шептало и не произведет спуск курка. Этим исключается возможность выстрела, если канал ствола не полностью заперт затвором.

Работа частей и механизмов пистолета при стрельбе самовзводом.

Если стрельба ведется без предварительного взведения курка, то при нажиме на спусковой крючок курок взводится автоматически (рис.57). при этом рычаг

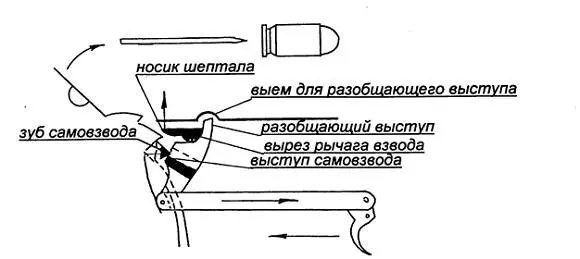

Рис.57. Положение деталей пистолета

при стрельбе самовзводом

взвода, войдя в зацепление своим выступом самовзвода с зубом самовзвода курка, взводит курок. Курок, не становясь на боевой взвод (так как шептало в момент срыва оказывается приподнятым в верхнее положение выступом рычага взвода), срывается с выступа самовзвода рычага взвода и ударяет по ударнику; происходит выстрел.

Работа частей и механизмов пистолета по израсходовании патронов

из магазина.

По израсходовании всех патронов из магазина подаватель магазина своим зубом поднимает передний конец затворной задержки вверх. Затвор, упираясь своим зубом в выступ затворной задержки, останавливается в заднем положении.

Курок поставлен на боевой взвод.

Рис.58. Положение деталей пистолета

по израсходовании патронов из магазина.

Пружина подавателя имеет наименьшее сжатие. Затвор остается в заднем положении и после извлечения магазина из основания рукоятки, удерживаясь на затворной задержке.

Затвор освобождается от затворной задержки (при извлеченном или вставленном магазине) нажатием на кнопку затворной задержки.

ЗАДЕРЖКИ ПРИ СТРЕЛЬБЕ ИЗ ПИСТОЛЕТА

И СПОСОБЫ ИХ УСТРАНЕНИЯ.

Пистолет при правильном обращении с ним, внимательном уходе и сбережении, своевременном ремонте и т.п. является надежным и безотказным оружием. Однако, при длительной работе вследствие износа частей и механизмов, а чаще при неосторожном обращении и невнимательном уходе могут возникать задержки при стрельбе.

Для предупреждения задержек при стрельбе из пистолета и обеспечения безотказности его работы необходимо:

- правильно готовить пистолет к стрельбе;

- своевременно и с соблюдением всех правил осматривать, чистить и смазывать пистолет (особенно трущиеся части);

- своевременно производить ремонт пистолета;

- перед стрельбой осматривать патроны; неисправные, ржавые и грязные патроны для стрельбы не применять;

- оберегать пистолет от загрязнений и ударов;

- если пистолет перед стрельбой долго находился на сильном морозе, то перед его заряжанием необходимо несколько раз энергично отвести затвор рукой назад и отпустить его; после каждого отведения и отпускания затвора производить спуск курка.
