1 - гильза; 2 - капсюль; 3 - пороховой заряд; 4 - пуля;

5 - биметаллическая (плакированная) оболочка;

6 - стальной сердечник; 7 - свинцовая рубашка.

Патроны укупориваются в штатные патронные деревянные ящики по 2560 шт. в каждом. В ящике помещаются две железные закатанные (как консервы) коробки, в которые уложены патроны в картонных пачках, по 16 шт. в пачке. В одной коробке помещается 80 пачек. Вес одного ящика с патронами около 33 кг.

РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ПИСТОЛЕТА.

Положение частей и механизмов пистолета до заряжания.

Части и механизмы пистолета до его заряжания находятся в следующем положении.

Затворпод действием возвратной пружины находится в крайнем переднем положении; чашечка затвора упирается в казенный срез ствола, в результате чего ствол заперт свободным затвором.

Курокпод действием широкого пера боевой пружины находится в спущенном состоянии и упирается передней плоскостью в выступ предохранителя так, что продвинуться вперед и достать до ударника он не может (то есть курок заблокирован - рис.53). Шепталополочкой уступа оси предохранителя поднято немного вверх и удерживается в таком положении так, что между предохранительным взводом курка и носиком шептала имеется небольшой зазор.

Спусковая тяга с рычагом взводапод действием узкого пера боевой пружины отведена в заднее положение; рычаг взвода утоплен в рамку и его выступ самовзвода сцеплен с зубом самовзвода курка, так что при нажатии на спусковой крючок курок не взводится, но имеет некоторый ход назад.

Магазинвставлен в основание рукоятки. Подаватель находится вверху и упирается в гребень затвора. Зуб подавателя нажимает на затворную задержку.

Предохранительнаходится в положении “предохранение” (флажок находится в горизонтальном положении). При этом выступ предохранителя опущен вниз и соприкасается с передней плоскостью курка; полочка уступа на оси предохранителя действием на зуб шептала поднимает вверх шептало и удерживает его в этом положении; зацеп предохранителя входит в выем курка и, цепляя за его выступ, запирает курок так, что он не может быть взведен; ребро предохранителя опустилось ниже левой стойки рамки и не дает затвору отойти назад (запирает затвор).

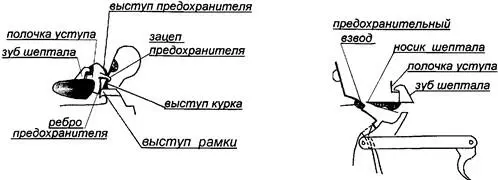

Рис.53. Положение деталей пистолета

при включенном предохранителе

Работа частей и механизмов пистолета при заряжании.

Для заряжания пистолета необходимо:

- снарядить магазин патронами;

- вставить магазин в основание рукоятки;

- выключить предохранитель (повернуть флажок вниз);

- отвести затвор в крайнее заднее положение и резко отпустить его.

При снаряжении магазинапатроны укладываются на подаватель один на другой в один ряд, сжимая пружину подавателя. Верхний патрон удерживается загнутыми краями боковых стенок корпуса магазина.

При вставлении снаряженного магазинав основание рукоятки защелка магазина заскакивает за выступ на задней стенке магазина и удерживает магазин в основании рукоятки. Верхний патрон упирается в гребень затвора. Подаватель находится в нижней части корпуса магазина, его зуб не действует на затворную задержку.

При выключении предохранителя(рис.54) выступ предохранителя поднимается (становится напротив выреза в головке курка) и разблокирует курок. При повороте предохранителя его зацеп выходит из выема курка, освобождает курок, чем обеспечивает возможность свободного отведения курка назад. Полочка уступа на оси предохранителя освобождает шептало, которое опускается под действием своей пружины, и носик шептала прижимается к передней плоскости курка перед предохранительным взводом курка (курок становится на предохранительный взвод). При повороте предохранителя его ребро поднимается выше верхней плоскости левой стойки рамки и освобождает затвор. При этом затвор может двигаться по пазам рамки.

Рис.54. Положение деталей пистолета

при заряжании

При отведении затвора назад происходит следующее:

Затвор, двигаясь по продольным пазам рамки, поворачивает курок и в заднем положении упирается в гребень спусковой скобы.

Шептало под действием своей пружины заскакивает носиком за боевой взвод курка. Возвратная пружина находится в наибольшем сжатии.
