При этом происходит та же работа частей, что и при заряжании, но отходящий затвор удерживает в своей чашечке зацепом выбрасывателя гильзу до того момента, когда шляпка гильзы ударится в отражательный выступ. От этого удара гильза летит кверху.

§ 57. Чтобы прекратить стрельбу, нужно лишь прекратить нажатие на спусковой крючок, после чего, если нужно, закрыть предохранитель.

Для разряжания автомата нужно: а) вынуть магазин из окна коробки; б) отвести затвор до отказа, чтобы выбросить оставшийся в стволе патрон, и, отпустив затвор на место, в) спустить курок.

§ 58. Для чистки, разборки и сборки автомата при нем положена следующая принадлежность:

Черт. 22.

Шомпол совместно с протиркой служит для протирания и смазывания канала ствола (черт. 22).

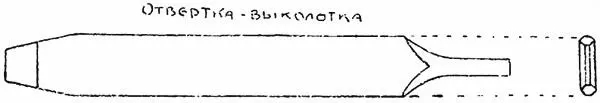

Отвертка (черт. 23) для отвинчивания винта спусковой планки и упора боевой пружины; другой конец отвертки служит для выталкивания, при разборке, шпильки автоматического спуска и для выдвигания пружины выбрасывателя.

Черт. 23.

Выколотка (черт. 24.)

Черт. 24.

Маслянка . Для хранения запаса жидкой смазки, маслянка помещается в ложе и закрывается навинтованной крышкой с кисточкой.

При стрельбе этой кисточкой следует смачивать первые патроны в магазине, если они раньше не были смазаны.

Сверх того, каждый владелец автомата должен заготовить для его чистки набор заостренных палочек мягкого дерева, паклю без кострики, чистые мягкие тряпки, смазку и хороший керосин .

А. Разборка

§ 59. Для чистки производится следующая разборка автомата.

а) Вынуть шомпол и подготовить его для протирания ствола, т. е. навинтить на него протирку и на нее паклю или тряпку.

б) Отделить затвор :

Взять автомат в левую руку и опереть его дульной частью на что-либо. Большим пальцем правой руки нажать на заднюю чеку, а указательным пальцем той же руки повернуть хвост чеки назад.

Взять за рукоятку затвора, выдвинуть его назад из пазов коробки вместе с крышкой и щитком. Уклоняя заднюю часть затвора вверх, вынуть затвор из коробки, отделить затворную пружину от крышки и затвора и вытряхнуть щиток.

в) Отделить ствол с коробкой от ложи :

Снять наконечник: нажав на защелку, подать наконечник вперед и снять со ствола. Нажав на ложевую пружину, снять кольцо с ложи и ствола.

Снять ствольную накладку: приподнять задний ее конец, вывести передние выступы из гнезд ложи.

Отделить спусковую планку: отвинтить хвостовой винт; взявшись за скобку, отделить ее с планкой от ложи и вывести передний выступ планки из гнезда коробки.

Отделить ствол с коробкой от ложи: держа автомат прицелом вниз на ладони левой руки, правой рукой взяться за середину ложи и поднять ее вверх, оставляя ствол с коробкой в левой руке.

г) Отделить ствол от коробки :

Снять обойму: откинуть рамку прицела (если он старого образца) и снять обойму вперед по стволу.

Отделить сцепные щеки: взять левой рукой за ствол, а правой за коробку, подать ствол несколько назад, поворачивая его при этом направо и налево, — сцепные щеки сами упадут на стол. Ввести затвор в канал коробки и энергично послать его вперед, чтобы освободить ствол от задержки.

Отделить ствол от коробки: продолжая держать ствол в левой руке, а коробку в правой, сдвинуть ствол вперед из пазов коробки. При этом ствольная пружина выйдет из своего гнезда в коробке и останется со стволом, от которого ее отделять нет надобности.

д) Отделить от ствола задержку и ускоритель :

Повернуть ствол пружиной книзу — задержка выпадет сама.

Вытолкнуть шпильку ускорителя и вынуть ускоритель.

е) Разобрать затвор :

Вытолкнуть чеку ударника и вытряхнуть ударник. Пулей патрона нажать спереди на пружину выбрасывателя, поднять ее из паза и вынуть выбрасыватель.

Протереть части затвора.

Вложить ударник и закрепить его шпилькой.

Вложить выбрасыватель, введя пружину его в паз.

ж) Отделить спусковой механизм :
