Вывинтить оси спускового рычага и крючка и вынуть весь этот механизм из паза коробки.

Разделить все части между собой.

з) Отделить ударный механизм :

Спустить курок, нажав чем-либо на отражательный выступ.

Вынуть боевую пружину, отвинтив ее пробку.

Вынуть оси курка и предохранительного взвода.

Отделить автоматический спуск, для чего нажать на его отражательный выступ и, уклоняя вилку кверху, вывести отражательный выступ из-под перемычки и вытряхнуть его стерженек и пружинку (черт. 25).

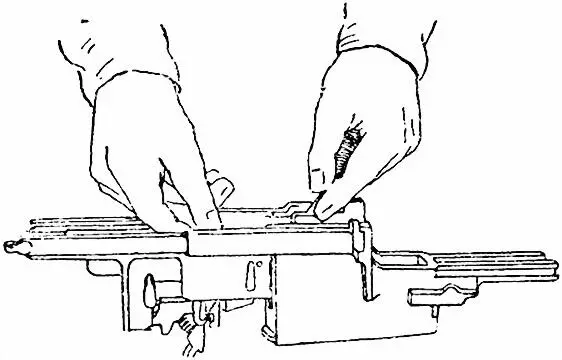

Черт. 25. Выемка автоматического спуска

Отделить курок: взяв за головку курка, вывести его вверх.

Отделить гнеток: подать гнеток вперед до отказа (можно отверткой или патроном), при этом выступы его вилки выйдут из паза и вилка сожмется, а стержень выйдет из канала; поднять стержень гнетка и, не отводя выступ вилки назад, чтобы не попали вновь в паз, вытащить гнеток кверху или протолкнуть вниз.

Примечание . При чистке автомата спусковой и ударный механизм отделяются не каждый раз; разборка их производится раз или два в месяц, смотря по работе автомата и по загрязнению этих частей.

Б. Чистка и смазка

§ 60. Каждую часть тщательно обтереть сухой тряпкой или паклей, попутно осматривая, нет ли на ней повреждений, поломок. Ствол протирается после отделения затвора со стороны дула и со стороны патронника.

Встречающуюся ржавчину оттирать при помощи тряпки или деревянной палочки, смазанной керосином.

Заглаживать ржавые места, стачивая их чем-либо (наждак, кирпич, зола, песок и пр.), нельзя, так как точная пригонка частей от этого может расстроиться и тогда автомат будет действовать неисправно, а при стрельбе может произойти несчастный случай.

Протертые части смазывать просаленной тряпкой и паклей, но не густо.

Ударный механизм (боевая пружина, гнеток, курок и ударник) смазывать только жидкой смазкой , во избежание осечек.

В. Сборка

§ 61. Собрать ударный механизм :

а) Вложить гнеток, опустить стержень его в канал для боевой пружины и нажать сверху на концы вилки, отчего выступы ее, имеющие на углах скосы, заскочат в свой паз. Вкладывая гнеток, наблюдать, чтобы закругленная сторона внутренней части выступов на концах вилки пришлась кверху (черт. 26).

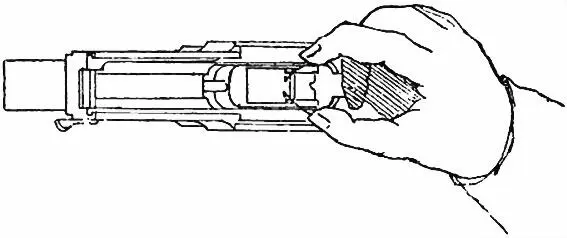

Черт. 26. Вставление гнетка

При несоблюдении этого, курок не будет спускаться.

б) Вложить курок, опуская его в сквозную часть паза коробки боевым взводом; молоток курка своим вырезом должен смотреть вперед; оттолкнуть молоток курка назад, как при взведенном курке; при этом шейка его должна зайти между выступами вилки гнетка.

в) Вложить предохранительный взвод, наткнув его пружинку на его стерженек опустить в свое гнездо; пропустив указательный палец левой руки снизу в окно коробки (для магазина), прижать палец к гнезду пружины и стерженька. Взять стерженек большим и указательным пальцами правой руки, соском его прижать к указательному пальцу левой руки и, опуская этот палец, направить конец стерженька соском в свое гнездо (черт. 27).

Положить вилку предохранительного взвода на вилку гнетка, направляя отражательный выступ под перемычку, нажать чем-либо на стерженек и утопить его; продвинуть предохранительный взвод вперед, подводя отражательный выступ под перемычку; для того, чтобы отражательный выступ заскочил на свое место, слегка приподнять вилку предохранительного взвода.

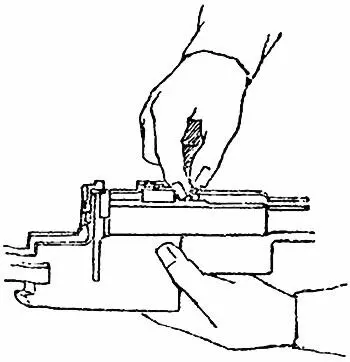

Черт. 27. Вставление стерженька

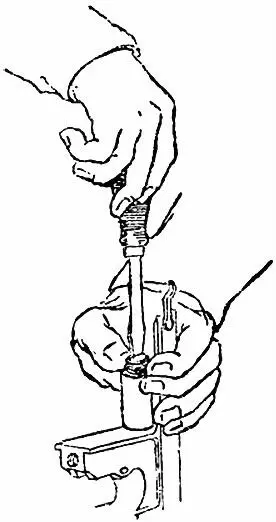

Черт. 28. Завинчивание упора боевой пружины

г) Закрепить предохранительный взвод и курок своими осями.

д) Вложить боевую пружину и завинтить ее упор (черт. 28).

§ 62. Собрать спусковой механизм : спусковой рычаг вложить в паз ползуна, затем вместе вложить их в проушины коробки и закрепить осью

§ 63. Вложить на свое место ускоритель , закрепив его осью, и сверху положить ствольную задержку, пружинкой к стволу.

§ 64. Взять ствол патронником в левую руку, прицелом от себя; в правую руку взять коробку спусковым крючком вправо; придерживая конец ствольной пружины большим пальцем левой руки, направить пружину в ее канал, а ребра ствола в пазы коробки; надвинуть ствол на коробку до отказа так, чтобы ствольная задержка удерживала ствол на месте.
