Военное министерство Союза ССР - Винтовочные гранатометы ВГ-44 и ВГ-45. Краткое руководство

Сумка для переноски винтовочных гранатометов и гранат

Для переноски винтовочного гранатомета ВГ-44 или ВГ-45, противотанковых гранат ВПГ-1, осколочных гранат ВОГ-1, специальных холостых патронов ХПС-44 и ХПС-45 применяется сумка (рис. 14).

Внутри сумка имеет арматуру, в которую вкладываются и закрепляются:

— винтовочный гранатомет;

— 10 гранат (справа и слева от гранатомета);

— специальные холостые патроны.

Банник вкладывается в канал ствола гранатомета.

Запасные детали, инструмент и принадлежность (кроме банника) (рис. 15) хранятся в специальном кармане сумки.

а

б

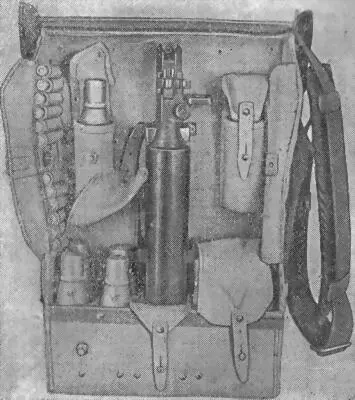

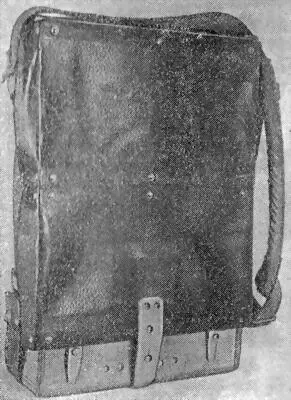

Рис. 14.Сумка для переноски гранатомета, гранат и специальных холостых патронов:

а — сумка закрыта; б — сумка открыта

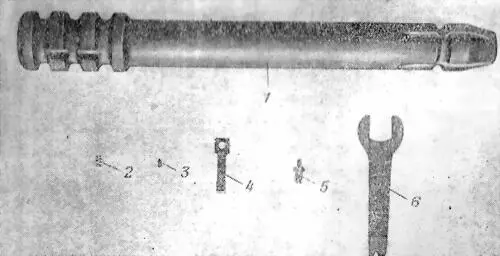

Рис. 15.Запасные детали, инструмент и принадлежность к винтовочным гранатометам ВГ-44 и ВГ-45:

1 —банник; 2 — пружина; 3 — стопорный визг; 4 — крючок (только к ВГ-45); а — фиксатор; б — ключ

Для организации боевой стрельбы из винтовочных гранатометов противотанковыми гранатами ВПГ-1 и осколочными гранатами ВОГ-1 в условиях воинской части необходимо оборудовать стрельбища бронецелями или другими твердыми преградами (бревенчатыми или дощатыми стенками и т. п.) по размерам, соответствующим размерам танка или бронетранспортера, а также макетами огневых точек.

Цели необходимо располагать на открытой местности, очищенной от кустарника и густой травы как перед целями, так и за целями на расстоянии не менее 300 м. Местность должна быть такой, чтобы можно было наблюдать за полетом и местом падения гранат.

В зимнее время при наличии снега необходимо позади целей на расстоянии не более 10 м ставить дощатые щиты, в которые попадали бы гранаты ВПГ-1 и ВОГ-1 в случае промаха по цели и отказа взрывателя.

В процессе стрельбы необходимо организовать наблюдение за полетом и местом падения гранаты с рубежа, обеспечивающего безопасность наблюдателей, учитывая, что отдельные осколки от брони, а также от гранат ВПГ-1 и ВОГ-1, опасные для открытого наблюдателя, могут разлетаться в радиусе до 100 м.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ГРАНАТОМЕТОВ И ГРАНАТ

1. Винтовочные гранатометы ВГ-44 и ВГ-45

Калибр 40,7 мм

Вес 1,7 кг

Вес карабина с гранатометом 5,6 кг

2. Противотанковая граната ВПГ-1

Калибр 40,6 мм

Вес 0,25 кг

Прицельная дальность 150 м

3. Осколочная граната ВОГ-1

Калибр 40,6 мм

Вес 0,235 кг

Прицельная дальность 200 м

Ведомость запасных деталей, инструмента и принадлежности к винтовочным гранатометам ВГ-44 и ВГ-45
