Военное министерство Союза ССР - Винтовочные гранатометы ВГ-44 и ВГ-45. Краткое руководство

Заводская установка прицельной рамки обозначена двумя рисками, нанесенными на прицельной рамке и шейке и цифрой 0. При стрельбе из гранатомета в условиях низких температур воздуха (минус 30―40°) необходимо изменить установку прицельной рамки. Для этого надо совместить риску, нанесенную на прицельной рамке и обозначенную цифрой 40, с риской на шейке ствола гранатомета.

Для изменения установок прицельная рамка имеет выступ а в виде ласточкина хвоста и гнездо б с резьбой, в которое входит половина нарезного буртика в подающего винта 5 . Вторая половина нарезного буртика в входит в расточку шейки. При вращении отверткой, вставленной в прорезь подающего винта 5 (см. рис. 3), перемещается прицельная рамка, которая после установки в требуемое положение закрепляется гайкой 4 .

Устройство винтовочного гранатомета ВГ-45

Винтовочный гранатомет ВГ-45 (рис. б), так же как и винтовочный гранатомет ВГ-44, состоит из ствола 7 , шейки 6 , петли 10 , фиксирующего устройства 9 и прицельного приспособления — прицельной рамки 3 и мушки 8 .

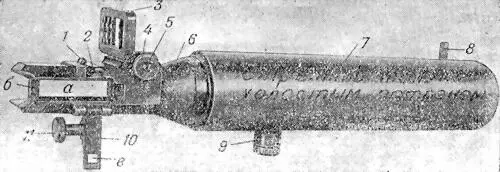

Рис. 6.Винтовочный гранатомет ВГ-45:

1 — винт; 2 — крючок; 3 — прицельная рамка; 4 — гайка; 5 — подающий винт; 6 — шейка; 7 — ствол; 8 — мушка; 9 — фиксирующее устройство; 10 — петля; 11 — упорный винт; а — паз: б — перемычка; в — отверстие

Устройство ствола, фиксирующего устройства и прицельного приспособления винтовочного гранатомета ВГ-45 аналогично устройству ствола, фиксирующего устройства и прицельного приспособления винтовочного гранатомета БГ-44.

При надевании винтовочного гранатомета ВГ-45 на 7,62-мм карабин СКС дульная часть ствола карабина входит в паз а шейки, а перемычка б опирается на выступы трубки ствола карабина.

Петля 10 служит для закрепления гранатомета на карабине. В закрытом положении петля удерживается крючком 2 , который входит в отверстие в петли. Крючок закреплен на шейке винтом 1 . Зазор между стенкой паза а и основанием мушки карабина устраняется упорным винтом 11 .

На стволах гранатометов ВГ-44 и ВГ-45 нанесена надпись: «Стрелять только холостым патроном», предупреждающая гранатометчиков о недопустимости применения боевого патрона вместо специального холостого для стрельбы из винтовочного гранатомета.

Устройство винтовочной гранаты ДПГ-1 и донного взрывателя ДВП

Винтовочная противотанковая граната ВПГ-1 (рис. 7) предназначается для поражения бронированных средств противника (танков, бронетранспортеров, танкеток) и подвижных средств, не защищенных броней, а также его огневых точек.

Граната ВПГ-1 состоит из тонкостенного корпуса, разрывного кумулятивного заряда и донного взрывателя ДВП.

Корпуса гранаты ВПГ-1 состоит из оболочки 1 , обтекателя 2 , воронки 3 и донной гайки 6 . Оболочка имеет три ведущих а и три вспомогательных б выступа. Выступы б препятствуют заряжанию гранатомета перевернутой гранатой. Донная гайка служит для закрепления взрывателя 5 ; она имеет левую резьбу, предотвращающую самоотвинчивание при выстреле. На корпус гранаты нанесена предупредительная надпись: «Стрелять только холостым патроном».

Разрывной кумулятивный заряд 4 , весом 100 г, состоит из сплава тротила с гексогеном.

Донный взрыватель ДВП (рис. 8) инерционного действия. Взрыватель помещен в расточку разрывного заряда и закреплен донной гайкой. Донный взрыватель ДВП имеет ударник 15 , в котором закреплено жало 13 .

Перемещению ударника к капсюлю-детонатору 10 в условиях служебного обращения препятствуют два стопора 17 ударника и один стопор 14 , входящие в выточки ударника и удерживаемые в направляющей втулке 5 оседающей гильзой 16 . Оседающую гильзу удерживает от перемещения вверх под действием сжатой пружины 4 предохранительный стопор 3 , который закреплен стопорным штифтом 2 в положении, указанном на рисунке. На ударник надета предохранительная пружина 12 . Капсюль-детонатор поджат к шайбе 6 гайкой 7 через прокладку 11 . В корпус 18 взрывателя вставлен детонатор 9 , закрытый амортизирующей прокладкой 8 . На корпус навинчена донная гайка 1 взрывателя. Между корпусом и донной гайкой проложена герметизирующая прокладка 19 .
