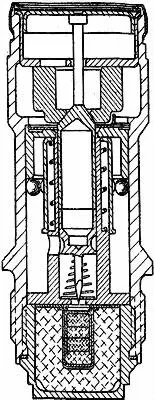

При выстреле

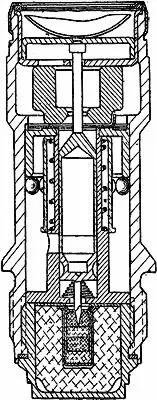

На полете

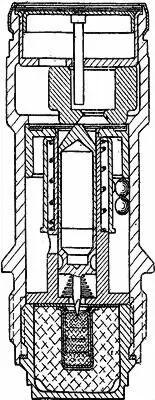

При ударе в преграду головной частью при больших углах встречи

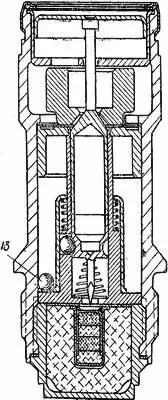

При ударе в преграду боком при малых углах встречи

Рис. 10.Головной взрыватель ГВО к гранате ВОГ-1:

1 — стакан детонатора; 2 — детонатор; 3 — капсюль-детонатор; 4 — прокладка; 5 — предохранительная пружинка; 6 — жало; 7 — направляющая втулка; 8 — шарик; 9 — пружина; 10 — оседающая гильза; 11 — гильза ударника; 12 — втулка; 13 — шарик; 14 — лапчатый предохранитель; 15 — бокобойное кольцо; 16 — корпус; 17 — ударник; 18 — диск ударника; 19 — мембрана; 20 — прокладка; 21 — колпачок; 22 — предохранительный колпачок; 23 — чека; 24 — вкладыш

Для гранат ВОГ-1

ВГ-45 — шифр гранатомета

ВОГ-1 — шифр и количество гранат

17-4-51Т — завод, партия, год изготовления гранат и шифр взрывчатого вещества

Брутто 16 кг — вес ящика с гранатами.

На торцах ящика:

Для гранат ВПГ-1

Шифр взрывателей

Шифр специальных холостых патронов

Для гранат ВОГ-1

Шифр взрывателей

Шифр специальных холостых патронов

В каждый ящик вложен ключ, предназначенный для вскрытия запаянных коробок.

Обращение с гранатами ВПГ-1, ВОГ-1 и специальными холостыми патронами ХПС-44 и ХПС-45

Гранаты ВПГ-1 и ВОГ-1 поступают в войска окончательно снаряженные и укомплектованные специальными холостыми патронами.

Во избежание несчастных случаев при обращении с гранатами и холостыми специальными патронами необходимо выдавать их только подготовленному и проинструктированному гранатометчику. При обращении с гранатами и патронами необходимо соблюдать следующие правила:

— носить гранаты и холостые специальные патроны только в сумке (хранить и переносить в этой же сумке боевые патроны запрещается);

— оберегать гранаты от толчков и ударов;

— оберегать гранаты и патроны от нагревания и сырости;

— изучать устройство и приемы стрельбы только на учебных образцах гранат и патронов.

Необходимо также помнить, что разбирать гранаты и взрыватели и устранять повреждения их средствами воинской части запрещается.

В подразделениях гранаты и специальные холостые патроны хранить в соответствии с правилами по хранению и сбережению боеприпасов.

Не разорвавшиеся после стрельбы гранаты с боевыми взрывателями трогать категорически воспрещается. Такие гранаты подлежат уничтожению на месте их падения с соблюдением соответствующих правил предосторожности.

Общие сведения

Продолжительность службы винтовочного гранатомета и его исправность зависят от правильного обращения с гранатометом, ухода за ним и подготовки его к стрельбе.

Ответственными за исправное состояние материальной части гранатомета являются солдаты, сержанты и офицеры, которым материальная часть вверена по службе.

Винтовочный гранатомет комплектуется запасными деталями, инструментом и принадлежностью (ЗИП), указанными в приложении 2.

При казарменном расположении войск винтовочные гранатометы хранятся в сумках в закрытом сухом помещении при своих подразделениях.

В лагере винтовочные гранатометы, уложенные в сумки, хранятся в крытых помещениях или (в крайнем случае) под навесом.

На занятиях и в бою во избежание повреждения винтовочные гранатометы необходимо оберегать от загрязнения, ударов и падения.
