Поперек цевья вставлен нагель, который служит упором для ствола со ствольной коробкой при выстреле и обеспечивает прочность цевья.

Ложа в передней части цевья скреплена резьбовой шпилькой, а у шейки приклада — болтом, который в карабинах первого выпуска отсутствует.

Приклад имеет гнездо для принадлежности. В гнезде имеется пружина для выталкивания пенала с принадлежностей.

На прикладе укреплены антабка для ремня и металлический затыльник с крышкой.

23. Принадлежность(рис. 36) применяется для разборки, сборки, чистки и смазки карабина. Она состоит из шомпола, протирки, ершика, выколотки, пенала и масленки.

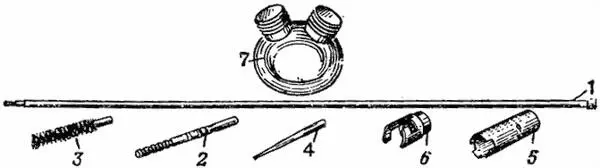

Рис. 36.Принадлежность:

1 — шомпол; 2 — протирка; 3 — ершик; 4 — выколотка; 5 — корпус пенала; 6 — крышка пенала; 7 — масленка

Шомполприменяется для чистки и смазки канала ствола, газовой трубки и канала стебля затвора с помощью протирки и ершика. Он имеет головку с отверстием для выколотки; на другом конце шомпола имеется нарезка для навинчивания протирки или ершика.

Протиркаприменяется для чистки и смазки канала ствола, газовой трубки и канала стебля затвора.

Ершикприменяется только для смазки канала ствола.

Выколоткаиспользуется при разборке и чистке карабина, При чистке канала ствола она вставляется в отверстие головки шомпола.

а

б

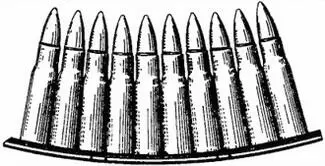

Рис. 37.Обойма:

а — снаряженная; б — неснаряженная; 1 — бортики; 2 — пружинные концы с ограничителями

Пеналпринадлежности служит для хранения протирки, ершика и выколотки. Он состоит из корпуса и крышки. При чистке и смазке канала ствола корпус пенала применяется как шомпольная муфта, а крышка пенала — как дульная накладка

Корпус пенала имеет сквозные отверстия, в которые вставляются шомпол и выколотка при чистке оружия, и вертикальные вырезы для навинчивания протирки на шомпол. Крышка пенала имеет отверстие для направления шомпола во время чистки, чтобы избежать растертости дульной части канала ствола, и пружинные концы с вырезами для крепления на трубке ствола и корпусе пенала.

Масленкаслужит для хранения смазки.

24. Обойма(рис. 37) служит для быстрого заряжания карабина. В обойме помещается 10 патронов. Она имеет загнутые бортики и пружинные концы с ограничителями для удержания патронов.

Рис. 38.Боевой патрон:

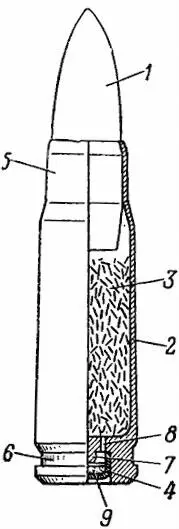

1 — пуля; 2 — гильза; 3 — пороховой заряд; 4 — капсюль; 5 — дульце; 6 — кольцевая проточка; 7 — наковальня; 8 — затравочное отверстие; 9 — ударный состав

25. Боевой патрон (рис. 38) состоит из пули, гильзы, порохового заряда и капсюля.

26. Патроны обр. 1943 г. выпускаются с обыкновенными (со стальным сердечником), трассирующими, бронебойно-зажигательными и зажигательными пулями. Для отличия пуль их головные части имеют различную окраску.

Обыкновенная пуля со стальным сердечником(рис. 39, а ) предназначается для поражения живой силы, расположенной открыто и за масками, пробиваемыми пулей.

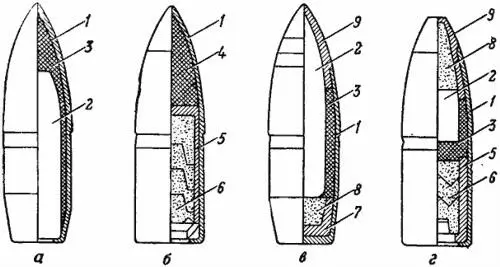

Рис. 39.Пули:

а — обыкновенная со стальным сердечником; б — трассирующая: в — бронебойно зажигательная: г — зажигательная, 1 — оболочка; 2 — стальной сердечник; 3 — свинцовая рубашка; 4 — сердечник (свинцовый; 5 — стаканчик трассера; 6 — трассирующий состав; 7 — поддон (свинцовый); 8 — зажигательный состав; 9 — наконечник (томпаковый)

Обыкновенная пуля состоит из стальной плакированной томпаком оболочки и стального сердечника. Между оболочкой и сердечником имеется свинцовая рубашка.

Отличительной окраски эта пуля не имеет.

Трассирующая пуля(рис. 39, б ) предназначена для целеуказания и корректирования огня на расстояниях до 800 м, а также для поражения живой силы.
