Шептало с пружинойслужит для удержания курка на боевом взводе. Оно имеет: сверху — площадку, которой курок удерживается на боевом взводе, и вырез для прохода автоспуска; по сторонам — пазы, с помощью которых шептало движется по направляющим выступам спусковой скобы; снизу — упорную грань для разъединения спусковым рычагом шептала с боевым взводом курка. Пружина шептала одновременно является и пружиной защелки магазина.

Автоспускслужит для предупреждения спуска курка с боевого взвода при недокрытом затворе. Он соединен осью со стойкой спусковой скобы и поворачивается на ней под действием боевой пружины. Передний конец автоспуска изогнут вверх и составляет его рычаг. В собранном карабине конец рычага автоспуска выступает через отверстие в ствольную коробку. На верхней плоскости автоспуска имеется выступ для удержания курка на автоспуске в том случае, если курок по каким-либо причинам не стал на боевой взвод шептала, а затвор не дошел в переднее положение.

Разобщительдополняет работу разобщающего выступа курка. Он разобщает спусковой рычаг с шепталом при крайнем заднем положении курка для устранения случаев сдвоенных выстрелов. Разобщитель помещен над спусковым рычагом и вращается на своих полуосях под курком.

Спусковой крючок со спусковым рычагомслужит для разъединения шептала с боевым взводом курка. Спусковой рычаг соединен со спусковым крючком осью. Задний конец спускового рычага имеет кольцеобразную муфту, в которую входят спусковая пружина и стержень курка.

Предохранительфлажкового типа ограничивает движение спускового крючка назад, чем исключается возможность случайного выстрела (при верхнем положении флажка), и обеспечивает запирание защелки спусковой скобы (при нижнем положении флажка). На оси спускового крючка закреплена пружина предохранителя, которая обеспечивает фиксацию предохранителя в крайних положениях.

Примечание. В ударно-спусковом механизме карабина первой конструкции разобщитель и пружина предохранителя отсутствуют, а отверстие на левой стенке спусковой скобы имеет овальную форму.

Защелка магазинаслужит для удержания крышки магазина. Она имеет зацеп, заскакивающий за выступ задней стенки крышки магазина, стойку для упора пружины и выступ, при нажатии на который освобождается крышка магазина.

21. Магазин(рис. 34) служит для помещения патронов и подачи их в окно ствольной коробки. Он состоит из корпуса, крышки, подавателя с рычагом и пружины рычага.

Корпус магазина имеет: в передней части — выступ для соединения с зацепом колодки прицела; сверху — загибы для удержания патронов в магазине; на задней стенке — выступ для удержания магазина спусковой скобой.

Рис. 34.Магазин:

1 — корпус; 2 — крышка; 3 — подаватель; 4 — рычаг подавателя; 5 — пружина рычага; 6 — выступ для зацепа; 7 — загибы; 8 — выступ для спусковой скобы; 9 — выступ для защелки магазина

Крышка закрывает корпус магазина. На задней стенке крышки имеется выступ для защелки магазина.

Подаватель с рычагом и пружиной рычага служит для подачи патронов из магазина в ствольную коробку. Подаватель на заднем конце имеет выступ, который после подачи последнего патрона из магазина поднимает останов затвора вверх.

22. Ложа(рис. 35) служит для соединения всех частей карабина и удобства действия. Она имеет цевье, шейку и приклад.

а

б

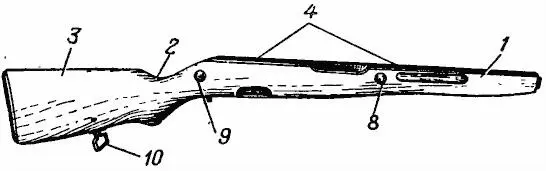

Рис. 35.Ложа:

а — вид сбоку; б — вид снизу; 1 — цевье; 2 — шейка; 3 — приклад; 4 — желоб для ствола, ствольной коробки и шомпола; 5 — желоб для штыка; 6 — окно для ударно-спускового механизма и магазина; 7 — спиральная пружина; 8 — нагель; 9 — болт; 10 — антабка; 11 — затыльник

Цевье имеет: желоб для помещения ствола со ствольной коробкой и шомпола; в передней части — вырез для соединения с кольцом цевья; снизу — желоб для штыка, окно для ударно-спускового механизма и магазина, гнездо для спиральной пружины, служащей для устранения качки ствола со ствольной коробкой в ложе; снаружи — выемы для удобства держания карабина.
