1 — зацеп; 2 — канал для пружины; 3 — пружина

Шпилькаслужит для крепления ударника и выбрасывателя в остове затвора.

Примечание. В затворах первой конструкции на ударник надета отбойная пружина, на конце ударника имеется головка, ограничивающая его движение вперед, выбрасыватель не закрепляется шпилькой. В связи с указаниями особенностями все части затвора, кроме пружины выбрасывателя, имеют несколько другие очертания.

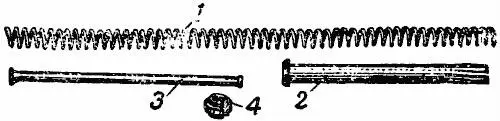

Рис. 29.Возвратный механизм:

1 — возвратная пружина; 2 — направляющая трубка; 3 — направляющий стержень; 4 — муфта

16. Возвратный механизм(рис. 29) служит для возвращения затвора в переднее положение. Он состоит из возвратной пружины, направляющей трубки, направляющего стержня и муфты. Муфта с обеих сторон имеет цилиндрические выступы и может ставиться на стержень любой стороной (в карабинах первого выпуска муфта имеет цилиндрический выступ только с одной стороны).

17. Газовая трубка со ствольной накладкой(рис. 30). Газовая трубка служит для направления движения газового поршня. Задняя часть ее прикрыта ствольной накладкой для предохранения рук стрелка от ожогов при продолжительной стрельбе.

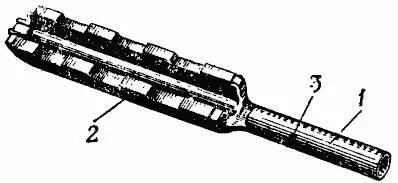

Рис. 30.Газовая трубка со ствольной накладкой:

1 — газовая трубка; 2 — ствольная накладка; 3 — отверстие для выхода газов и воздуха

На передней части газовой трубки имеется сквозное боковое отверстие для выхода части пороховых газов и воздуха при отходе газового поршня назад. Газовая трубка своим передним концом крепится на патрубке газовой камеры, а задним — в колодке прицела с помощью замыкателя.

Рис. 31.Газовый поршень:

1 — головка; 2 — стержень

18. Газовый поршень(рис. 31) служит для передачи удара пороховых газов толкателю. Он имеет головку и стержень Газовый поршень помещается в газовой трубке.

19. Толкатель с пружиной(рис. 39). Толкатель служит для передачи удара газового поршня стеблю затвора. Он имеет головку и стержень. Пружина толкателя служит для возвращения толкателя и газового поршня в переднее положение.

Рис. 32.Толкатель с пружиной:

1 — головка; 2 — стержень; 3 — пружина

20. Ударно-спусковой механизм(рис. 33) служит для спуска курка, нанесения удара по ударнику, предотвращения выстрелов при незапертом затворе и для постановки на предохранитель. Он позволяет производить стрельбу только одиночными выстрелами.

Основанием ударно-спускового механизма является спусковая скоба, на которой крепятся: курок со стержнем и боевой пружиной, шептало с пружиной, автоспуск, разобщитель, спусковой крючок со спусковым рычагом и пружиной, предохранитель с пружиной, защелка магазина и шпилька.

Спусковая скобаимеет: в передней части — шпильку для крепления защелки магазина и для присоединения спусковой скобы к передней стойке ствольной коробки; с левой стороны — отверстие для наблюдения за совмещением конца спускового рычага с шепталом при спуске курка; сверху — две стойки для крепления курка и автоспуска; сзади — отверстие для защелки спусковой скобы.

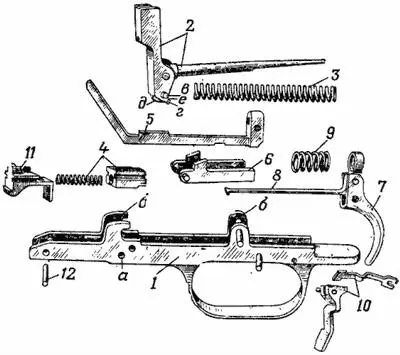

Рис. 33.Ударно-спусковой механизм в разобранном виде:

1 — спусковая скоба; 2 — курок со стержнем; 3 — боевая пружина; 4 — шептало с пружиной; 5 — автоспуск; 6 — разобщитель; 7 — спусковой крючок; 8 — спусковой рычаг; 9 — спусковая пружина; 10 — предохранитель с пружиной; 11 — защелка магазина; 12 — шпилька для крепления защелки магазина и спусковой скобы; а — отверстие; б — стойка для крепления курка и автоспуска; в — цапфа; г — боевой взвод; д — разобщающий выступ; е — взвод автоспуска

Курокс боевой пружиной служит для нанесения удара по ударнику Он вращается на цапфах и соединен со стержнем, на котором помещена боевая пружина. Курок имеет взвод автоспуска для захода за выступ автоспуска, боевой взвод для сцепления с шепталом, разобщающий выступ для обеспечения одиночной стрельбы путем разобщения спускового рычага с шепталом после спуска курка с боевого взвода.
