Министерство обороны СССР - Наставление по стрелковому делу 7,62-мм самозарядный карабин Симонова (СКС)

1) Произвести неполную разборку,руководствуясь ст. 6.

2) Вынуть толкатель с пружиной(рис. 9). Левой рукой взять карабин за цевье под прицелом; удерживая толкатель пальцем левой руки, правой рукой повернуть флажок замыкателя газовой трубки вверх; вынуть толкатель вместе с пружиной и снять пружину с толкателя; повернуть флажок замыкателя газовой трубки вниз.

Рис. 9.Извлечение толкателя с его пружиной

Рис. 10.Утапливание защелки спусковой скобы при отделении ударно-спускового механизма

3) Отделить ударно-спусковой механизм.Положить карабин на левую руку магазином вверх; проверить, поставлен ли карабин на предохранитель (если нет, поставить); выколоткой, вставленной в корпус пенала, утопить защелку спусковой скобы (рис. 10); взяться за спусковую скобу и отделить ударно-спусковой механизм.

Рис. 11.Отделение ствола со ствольной коробкой от ложи

4) Отделить магазин.Взять магазин за корпус и вынуть его.

Нельзя отделять магазин от карабина и присоединять его при наличии затвора в ствольной коробке, так как это приведет к повреждению загибов магазина.

5) Отделить ствол со ствольной коробкой от ложи.Поставить штык в боевое положение; взять карабин левой рукой за шейку ложи, правой — за ствольную коробку и чеку и усилием рук или легкими ударами руки по прикладу отделить ствол (рис. 11); поставить штык в походное положение,

6) Разобрать ударно-спусковой механизм.Произвести спуск курка, для этого снять с предохранителя, указательным пальцем левой руки нажать на конец рычага автоспуска (рис. 12) и, наблюдая в отверстие спусковой скобы, совместить спусковой рычаг с шепталом, одновременно нажать на спусковой крючок.

Рис. 12.Спуск курка с боевого взвода при отделенном ударно-спусковом механизме

Отделить курок (рис. 13), для чего взять ударно-спусковой механизм в левую руку, правой рукой надеть корпус пенала на курок; нажимая корпусом пенала на курок (так, чтобы он не встал на боевой взвод), сжать боевую пружину, вывести цапфы курка из вырезов стойки спусковой скобы; постепенно ослабляя нажим, вывести стержень из кольцеобразных муфт автоспуска и спускового рычага.

Рис. 13.Отделение курка

Снять боевую пружину со стержня.

7) Разобрать возвратный механизм(рис. 14). Надеть направляющую трубку на головку шомпола и упереть шомпол в стол или предмет, сжать возвратную пружину и снять муфту; снять пружину с направляющей трубки и стержня; вынуть из трубки шомпол, а затем направляющий стержень.

Рис. 14.Разборка возвратного механизма

8) Отделить ударник и выбрасыватель от остова затвора.

Выколоткой с помощью молотка выбить шпильку из отверстия (рис. 15); вынуть ударник, усилием пальцев подать выбрасыватель назад и вверх и отделить его от остова (рис. 16); поворачивая пружину выбрасывателя против часовой стрелки, вынуть ее из канала выбрасывателя.

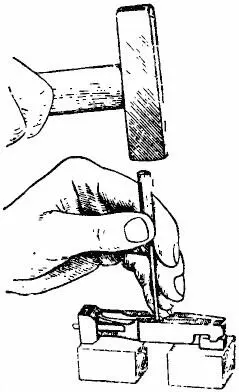

Рис. 15.Выбивание шпильки при отделении ударника и выбрасывателя

Примечание. В затворах первого выпуска надо отделить выбрасыватель, вынуть пружину выбрасывателя, выбить шпильку, вынуть ударник с пружиной, снять пружину с ударника.

Рис. 16.Отделение выбрасывателя от остова затвора

9. Порядок сборки карабина после полной разборки:

1) Присоединить к остову затвора выбрасыватель и ударник.Вложить в канал выбрасывателя пружину выбрасывателя; вложить выбрасыватель с пружиной в гнездо для выбрасывателя на остове затвора, для чего нажать спереди на выбрасыватель и дослать его на свое место.
