Во всех случаях перед разборкой проверить, разряжен ли карабин.

Рис 3Извлечение пенала из гнезда приклада 1 Вынуть пенал с - фото 3

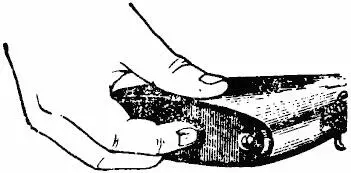

Рис. 3.Извлечение пенала из гнезда приклада

1) Вынуть пенал с принадлежностью(рис. 3). Взять карабин в левую руку, пальцем правой руки утопить крышку гнезда в затыльнике приклада так, чтобы пенал принадлежности под действием пружины вышел из своего гнезда. Раскрыть пенал и вынуть из него протирку, ершик и выколотку.

2) Отделить шомпол(рис. 4). Отвести штык в сторону, отжать головку шомпола от ствола и вынуть шомпол вверх, повернуть штык вниз и прижать его к цевью (перевести штык в походное положение).

Рис 4Отделение шомпола 3 Отделить крышку ствольной коробкирис 5 Взять - фото 4

Рис. 4.Отделение шомпола

3) Отделить крышку ствольной коробки(рис. 5). Взять карабин левой рукой за шейку ложи, пальцами правой руки повернуть флажок чеки крышки вверх и, нажимая большим пальцем левой руки на крышку (подавая ее вперед), оттянуть чеку до отказа вправо, отделить крышку от ствольной коробки.

Рис 5Отделение крышки ствольной коробки 4 Вынуть возвратный механизмВзять - фото 5

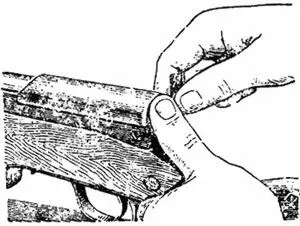

Рис. 5.Отделение крышки ствольной коробки

4) Вынуть возвратный механизм.Взять его правой рукой и вынуть из канала стебля затвора.

5) Вынуть затвор(рис. 6). Удерживая карабин левой рукой за цевье, правой отвести затвор за рукоятку назад, повернуть карабин правой стороной вниз и вынуть стебель затвора вместе с остовом.

Рис 6Отделение затвора от ствольной коробки Рис 7Отделение газовой трубки - фото 6

Рис. 6.Отделение затвора от ствольной коробки

Рис 7Отделение газовой трубки со ствольной накладкой 6 Отделить остов от - фото 7

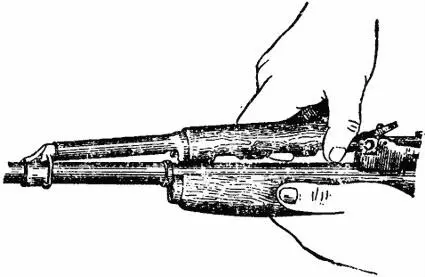

Рис. 7.Отделение газовой трубки со ствольной накладкой

6) Отделить остов от стебля затвора,удерживая затвор за стебель.

7) Отделить газовую трубку со ствольной накладкой(рис. 7). Удерживая карабин левой рукой за цевье, правой рукой с помощью выколотки повернуть флажок замыкателя газовой трубки вверх так, чтобы его нижний ограничитель уперся в верхнюю кромку паза, приподнять задний конец трубки и снять ее с патрубка газовой камеры. После этого наклонить газовую трубку вниз и извлечь газовый поршень.

Примечание . В карабинах первого выпуска поворот флажка замыкателя газовой трубки производится без использования выколотки.

7. Порядок сборки карабина после неполной разборки:

1) Присоединить газовую трубку со ствольной накладкой.Вставить газовый поршень в газовую трубку, взять карабин левой рукой за цевье, правой рукой надвинуть газовую трубку передним концом на патрубок газовой камеры и прижать задний конец ствольной накладки к стволу; повернуть флажок замыкателя газовой трубки вниз до отказа.

2) Присоединить остов к стеблю затвора(рис. 8).

3) Вставить затвор в ствольную коробку.Открыть крышку магазина; удерживая карабин левой рукой за цевье ложи, повернуть его правой стороной вниз; правой рукой вставить затвор и продвинуть его вперед; повернуть карабин затвором вверх и закрыть крышку магазина.

4) Вставить возвратный механизмв канал стебля затвора концом, на который надета муфта.

5) Присоединить крышку ствольной коробки.повернуть флажок чеки крышки вверх и оттянуть чеку вправо; наложить крышку на ствольную коробку и подать ее вперед; придерживая крышку большим пальцем левой руки, закрепить ее чекой и повернуть флажок чеки вниз.

Рис 8Присоединение остова к стеблю затвора 6 Присоединить шомполОтвести - фото 8

Рис. 8.Присоединение остова к стеблю затвора

6) Присоединить шомпол.Отвести штык в сторону, вставить шомпол и поставить штык на место.

7) Вложить пенал в гнездо приклада.Уложить в корпус пенала протирку, ершик, выколотку и закрыть его крышкой пенала; вложить пенал в гнездо приклада крышкой пенала к себе.

8) Спустить курок.Снять с предохранителя, повернув флажок предохранителя вниз; спустить курок; поставить на предохранитель, повернув флажок предохранителя вверх.

8. Порядок полной разборки карабина:
