Всесоюзный Оружейно-Пулеметный Трест - Описание автоматического пистолета Т. К.

Отделить деревянные щечки пистолета. Для этого сперва отвинчивают винты, которыми держатся щечки, после чего щечки легко отделяются.

Рис. 26

Вынуть защелку магазина.

Для этого:

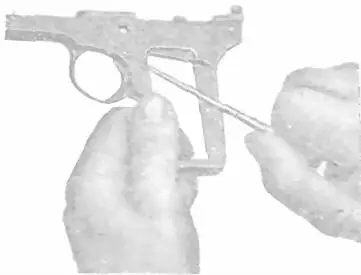

а) медной (деревянной) выколоткой вытолкнуть шпильку защелки (рис. 26);

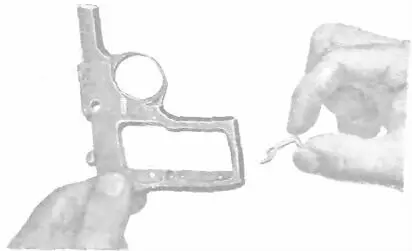

б) вынуть защелку магазина (рис. 27).

Рис. 27

Рис. 28

Вынуть одноперую и двуперую пружины.

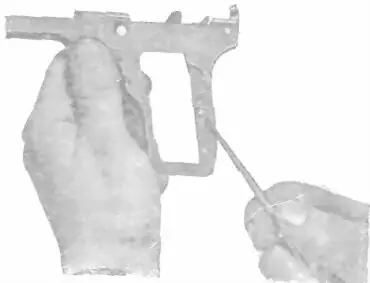

Для этого вытолкнуть шпильку пружин (рис. 28) и вынуть пружины.

Рис. 29

Вынуть ладыжку.

Для этого:

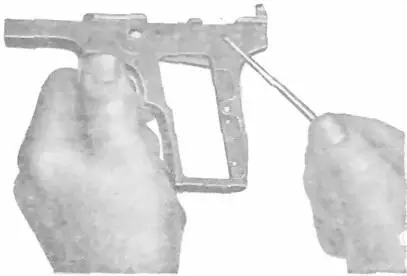

а) вытолкнуть шпильку ладыжки (рис. 29);

б) вынуть ладыжку вверх за верхний выступ ее (рис. 30).

Рис. 30

Рис. 31

Вынуть спусковую тягу со спусковым крючком.

Для этого:

а) вытолкнуть шпильку спускового крючка (рис. 31);

б) вынуть спусковую тягу со спусковым крючком вверх (рис. 32).

Этим заканчивается полная разборка пистолета.

Рис. 32

ПРИМЕЧАНИЕ. Спусковую тягу от спускового крючка, а также выбрасыватель из затвора отделять не рекомендуется.

Рис. 33

Вложить в рамку спусковой крючок со спусковой тягой.

Для этого спусковой крючок со спусковой тягой пропустить сверху через окно рамки (рис. 32) так, чтобы хвост спускового крючка вошел в свой вырез, а задний конец спусковой тяги пришелся бы ниже и впереди упорной шпильки рамки (рис. 3). Затем с правой стороны рамки вставить шпильку спускового крючка (рис. 33).

Рис. 34

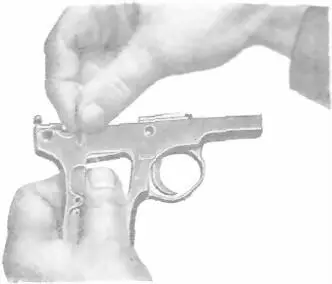

Вставить в рамку ладыжку. Для этого, взяв за верхний выступ ладыжку, опустить ее в верхнее окно рамки (рис. 34) так, чтобы средний выступ пришелся бы под упорной шпилькой рамки (рис. 3).

Рис. 35

Затем с правой стороны вставить шпильку ладыжки (рис. 35).

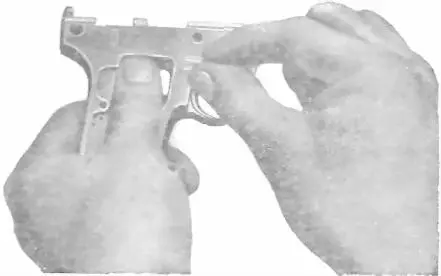

Вложить в рамку защелку магазина. Взяв за головку защелку, вложить ее в рамку площадкой к задней стенке рамки (рис. 36).

Рис. 36

Затем с правой стороны рамки закрепить защелку шпилькой.

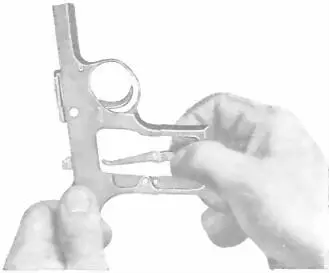

Вложить в рамку одноперую пружину(рис. 37) так, чтобы узкий конец одноперой пружины лежал на скосе спусковой тяги приподнятым концом вверх (рис. 3).

Рис. 37

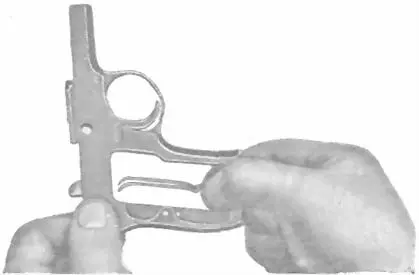

Вложить в рамку двуперую пружину(рис. 38) так, чтобы выгнутые концы пружины лежали на выемке ладыжки (рис. 3).

Рис. 38

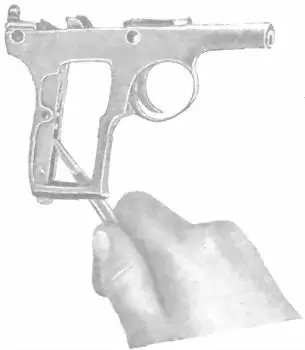

Затем надавить отверткой пружины (рис. 39) и вставить шпильку пружин (рис. 28).

Рис. 39

После этого необходимо убедиться, правильно ли вложены одноперая и двуперая пружины, для чего следует два-три раза нажать и отпустить спусковой крючок.

Пружины будут правильно вложены, если при нажатии на спусковой крючок они будут энергично подавать его вперед, а спусковую тягу оттягивать назад.

Поставить на место деревянные щечки, привернув их винтами.

Дальнейшая сборка производится так, как это указано в разделе сборки пистолета после чистки и смазки частей пистолета.
