Всесоюзный Оружейно-Пулеметный Трест - Описание автоматического пистолета Т. К.

Для установки предохранителя на предохранительный взвод необходимо большим пальцем правой руки повернуть насеченную головку предохранителя на 180 градусов назад (рис. 5). В это время вырез оси предохранителя повернется вверх, а верхний конец спускового крючка упрется в выступающую часть предохранителя, препятствуя его вращению, т. е. не позволит спустить уже взведенный курок.

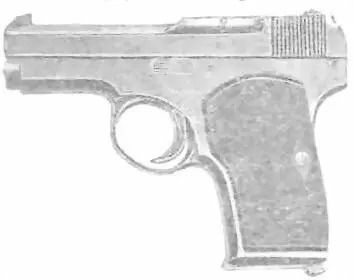

Рис. 6. Предохранитель выключен (Если взведен ударник, то при такой установке предохранителя носить и хранить пистолет НЕЛЬЗЯ, т. к. может произойти преждевременный или случайный выстрел).

Для установки предохранителя на боевой взвод надо наложить большой палец правой руки на насечку головки предохранителя и повернуть его на 180 градусов вперед, в это время вырез оси предохранителя опустится вниз и при нажатии на спусковой крючок последний получит свободное действие и позволит спустить взведенный курок (рис. 6).

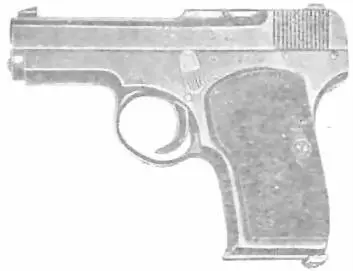

Рис. 7. Предохранитель установлен неправильно (Такая установка предохранителя не гарантирует от преждевременного или случайного выстрела).

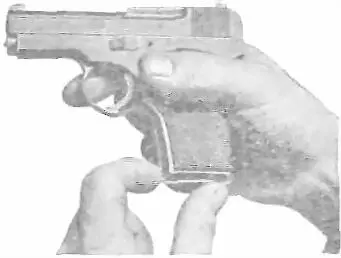

Вынимание магазина. Взяв пистолет правой рукой за рукоятку, большим пальцем левой руки нажать на головку защелки и отвести ее к задней стенке рукоятки (рис. 8), в то же время указательным пальцем нажимать на выступ магазина, выводя его из рукоятки пистолета.

Рис. 8

Наполнение магазина патронами

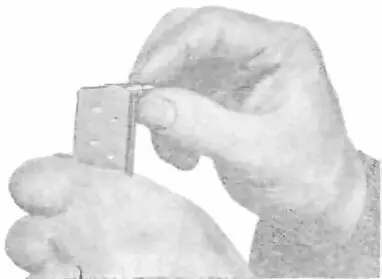

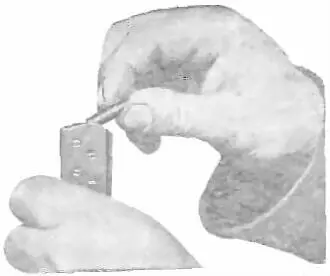

Взяв магазин в левую руку открытым концом кверху, а в правую руку боевой патрон, нажать шляпкой патрона на подаватель настолько, чтобы патрон попал под загнутые лапки боковых стенок магазинной коробки (рис. 9). Затем подвигать его под лапки до отказа (рис. 10). Для вставления второго патрона, шляпкой его нажимают на первый патрон и, когда шляпка второго патрона подойдет под лапки магазинной коробки, продвигают его назад до отказа. Так же поступают до тех пор пока не будут вставлены все восемь патронов. Имеющиеся с боков магазина по семи круглых отверстий позволяют сосчитать число находящихся патронов в магазине под верхним патроном.

Рис. 9

Рис. 10

Вкладывание магазина в рукоятку пистолета

Взяв пистолет правой рукой за рукоятку, вложить в нее магазин закругленной стороной вперед и вдвигать его до тех пор, пока головка защелки заскочит под дно магазина.

Заряжание пистолета

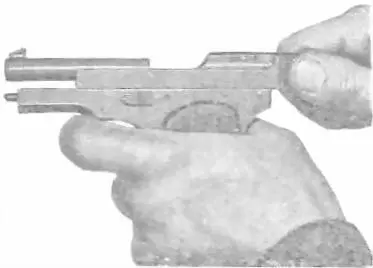

Чтобы зарядить пистолет, надо взять его в левую руку, как показано на рисунке (11), после чего оттянуть кожух-затвор, обжимая большим и указательным пальцами правой руки заднюю насеченную часть кожуха-затвора. Оттягивать кожух-затвор назад следует быстро и до отказа, после чего кожух-затвор надо отпустить. Тогда он под давлением возвратной пружины пойдет вперед, захватит из магазина очередной патрон и дошлет его в патронник ствола. После этого пистолет готов к выстрелу, который может быть произведен нажатием на спусковой крючок.

Рис. 11

Работа стрелка при стрельбе сводится только к первому заряжению, как выше описано, и к нажатию и освобождению спускового крючка после каждого выстрела, остальные же действия будут производиться автоматически.

Если не имеется в виду немедленно стрелять из заряженного пистолета, то, для устранения опасности в обращении с ним, необходимо предохранитель установить на предохранительный взвод, т. е. повернуть насеченную головку предохранителя на 180 градусов назад (см. обращение с предохранителем рис. 5). При такой установке предохранителя пистолет может быть и со взведенным ударником.

В случае желания иметь в пистолетевместо 8, 9 патронов, следует, после постановки предохранителя насечкой назад, т. е. в сторону стрелка, вынуть магазин, в котором осталось только семь патронов и, введя в него еще один патрон, вновь вставить в рукоятку. Таким образом, в распоряжении стрелка будут в пистолете всего 9 патронов: 8 в магазине и 1 в патроннике.
