Всесоюзный Оружейно-Пулеметный Трест - Описание автоматического пистолета Т. К.

Рамка (остов) с рукояткой и спусковой скобкой (2)составляет одно целое. Рамка служит для соединения всех частей пистолета. Сверху рамка имеет площадку с двумя ребрами, по которой скользит затвор, и в передней части — канал для помещения возвратной пружины (9) с ее стержнем (10).

Рамка сверху имеет сквозные дыры: в передней части — для оси предохранителя (18) и в задней — для останова с пружиной (4 и 5).

Верхняя, задняя часть рамки имеет выступ для упора стержня (8) пружины ударника (7).

Нижняя часть рамки переходит в рукоятку пистолета, образуя помещение для магазина (21) пистолета. Рукоятка с боков покрыта деревянными накладками (щечками) (19), удерживаемыми винтами (20).

Снизу в задней части рукоятки имеется защелка (22), которая служит для удержания магазина от выпадания.

Возвратная пружина (9)служит для подачи в переднее положение кожуха-затвора (3) после того, как кожух затвор (3) давлением пороховых газов будет отброшен назад. Возвратная пружина (9) одним своим концом входит в кольцевой выступ кожуха-затвора (3), а другим — надевается на стержень (10).

Спусковой механизмсостоит из спускового крючка со спусковой тягой (11), ладыжки (13) и двух пластинчатых пружин (15 и 16).

Спусковой крючок(11) вращается на горизонтальной шпильке и соединен со спусковой тягой осью.

Спусковая тяга (11)имеет назначение передавать давление от спускового крючка к ладыжке (13), которая своим нижним выступом сцеплена со спусковой тягой.

Ладыжка (13)вращается на поперечной оси. Она имеет три выступа: верхний— служит для удержания ударника (6) на боевом взводе, средний— служит для ограничения движения самой ладыжки вверх и нижнийс выемкой — для помещения концов двуперой пружины (15 — см. рис. 3-й).

Одноперая пластинчатая пружина (16)предназначена для оттягивания в заднее положение спусковой тяги (11). Она имеет выгнутый конец, который упирается в нижний скос спусковой тяги (рис. 3-й).

Двуперая пластинчатая пружина (15)предназначена для удержания ладыжки (13) в приподнятом верхнем положении. Она имеет две ветви, выгнутые концы которых упираются в выемку ладыжки (рис. 3-й).

Останов (4) кожуха-затвора (3)предназначен для удержания в заднем положении кожуха-затвора (3).

Магазин (21)на восемьпатронов, состоит из коробки и помещающихся в нем подавателя и пружины. Боковые стенки магазинной коробки вверху имеют загибы для удержания верхнего патрона. С боков магазин имеет по 7 круглых отверстий, позволяющих считать патроны в магазине.

ПРИМЕЧАНИЕ. При ознакомлении с устройством пистолета перед собой иметь рис. 3-й и 4-й.

(Рис. 3-й и 4-й)

После выстрела под давлением пороховых газов на дно гильзы затвор и составляющий с ним одно целое кожух двигаютсяназад. Это движение будет происходить до тех пор, пока выступ кожуха-затвора не упрется в выступ рамки.

При отходе кожуха-затвора назад сжимается возвратная пружина (9 — см. рис. 3-й), стреляная гильза, захваченная выбрасывателем, будет экстрактирована, боевой взвод ударника заскочить за верхний выступ лажыжки (13), вследствие чего ударник останется во взведенном состоянии.

Когда кожух-затвор (3) дойдет до крайнего заднего положения, то он под действием возвратной пружины (9), стремящейся разжаться, начнет двигаться вперед, при чем очередной патрон, поднятый вверх подавателем магазина (21), будет захвачен нижней частью затвора и дослан в патронник.

Таким образом пистолет будет вновь заряжен и ударник взведен.

Стоит только нажать на спусковой крючок (11), — тогда спусковая тяга (11), соединенная осью со спусковым крючком, подается вперед; при этом задний конец спусковой тяги захватит нижний выступ ладыжки (13 рис. 3) и отведет ее вниз и вперед, — тогда ударник (6) соскочит с шептала и под действием пружины (7), стремящейся разжаться, получит движение вперед и своим бойком разобьет капсюль патрона, помещающийся в патроннике, — отчего произойдет выстрел и указанные явления будут повторяться в только что описанном выше порядке.

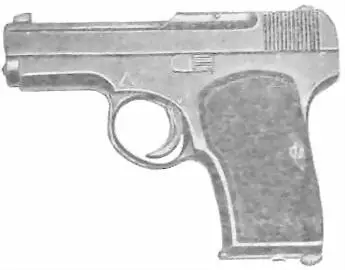

Рис. 5. Предохранитель включен (при такой установке предохранителя выстрел произвести невозможно).

Обращение с предохранителем. Предохранитель находится слева снаружи, в передней части рамки, имеет головку с насечками для захвата пальцами. Предохранитель действует как при заряженном, так и при незаряженном пистолете, а равно при взведенном и спущенном ударнике.
