Министерство обороны Союза ССР - Наставление по стрелковому делу винтовка обр. 1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.

з) Ружейный ременьдля носки винтовки. Для крепления к ложе он имеет два тренчика.

Примечания: 1 . Допускается пользование принадлежностью винтовки и несколько другого типа.

2 . Вместо двугорлой маслёнки можно использовать одногорлую, в которую наливается ружейная смазка.

Рис. 43.Маслёнка

30. Боевой патрон(рис. 44) состоит из гильзы, капсюля, порохового заряда и пули.

Гильза служит для соединения всех частей патрона. Она имеет корпус, внутри которого помещается пороховой заряд, дульце, в которое вставлена пуля, и шляпку с закраиной для захвата гильзы зацепом выбрасывателя.

Дно корпуса гильзы имеет: а) гнездодля капсюля; б) наковальню,на которой капсюль разбивается бойком ударника; в) два затравочных отверстия,через которые к пороху проходит пламя от капсюля.

Капсюльсостоит из латунного колпачка,впрессованного в него ударного составаи фольги,прикрывающей ударный состав.

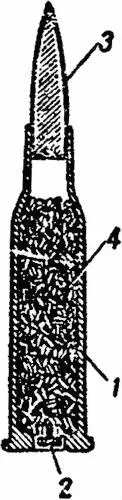

Рис. 44.Боевой патрон:

1 — гильза: 2 — капсюль; 3 — пуля; 4 — порох

Зарядбездымного пороха наполняет корпус гильзы.

Пуля(обр. 1908 г.) состоит из оболочки и сердечника (сплав свинца с сурьмой), впрессованного в оболочку. Пуля закреплена в гильзе круговым обжимом дульца.

Бронебойная пулясостоит из оболочки и свинцовой рубашки, внутри которой запрессован стальной сердечник. Головная часть пули окрашена в чёрныйцвет.

Трассирующая пулясостоит из оболочки, внутри которой спереди помещается сердечник из сплава свинца с сурьмой, а сзади — стаканчик с запрессованным трассирующим составом. Головная часть пули окрашена в зелёныйцвет.

31. Обоймавмещает 5 патронов (рис. 45); она имеет паз для закраин гильз и лапки для удержания патронов от выпадения. В обоймах нового образца патроны удерживаются загнутыми бортиками и пружиной.

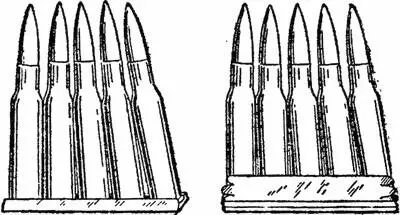

Рис. 45.Патроны в обойме

32. Части и механизмы винтовки до заряжания находятся в следующем положении:

а) стебель затвора плотно прилегает к нижней щеке окна ствольной коробки;

б) боевые выступы боевой личинки находятся в кольцевом пазу ствольной коробки и запирают патронник;

в) ударник спущен, и боек выходит через отверстие боевой личинки;

г) боевая пружина упирается передним концом в венчик ударника, а задним — в уступ канала стебля затвора и находится в наименьшем напряжении;

д) гребень курка находится в верхнем пазу ствольной коробки; винтовой выступ курка помещается в винтовом вырезе стебля затвора; боевой взвод курка помещается в вилке соединительной планки, над задним обрезом спускового крючка и над передним обрезом шептала спусковой пружины;

е) спусковой крючок своей затворной задержкой находится ниже боевого взвода курка; у переднего его обреза;

ж) спусковая пружина своим шепталом находится у заднего обреза боевого взвода курка; задний конец спусковой пружины отведён от нижней плоскости ствольной коробки;

з) отсечка-отражатель давлением скошенного паза стебля затвора на отражатель (лопасть) отведена влево и находится в щели ствольной коробки; отсекающий зуб отведен влево; пружинная часть находится в наибольшем напряжении;

и) подающий механизм разжат, и его пружины находятся в наименьшем напряжении.

33. Для заряжания винтовки нужно:

1. Повернуть рукоятку затвора влево.

2. Отвести затвор назад доотказа.

3. Вставить обойму, утопить патроны и выбросить обойму.

4. Дослать затвор вперед.

5. Повернуть рукоятку затвора вправо.

1. При повороте рукоятки затвора влево:

а) вместе со стеблем затвора поворачивается боевая личинка, так как сосок её помещается в гнезде стебля затвора; при повороте боевые выступы личинки выходят из кольцевого паза и становятся против продольных пазов ствольной коробки; зацеп выбрасывателя скользит по скосу пенька ствола;
