Михаил Барятинский: Бронетанковая техника Германии 1939 - 1945 (часть II) Бронеавтомобили, бронетранспортеры, тягачи и спецмашины

Sd. Kfz.234/3 — 75-мм пушка KwK 51 в неподвижной открытой сверху низкопрофильной надстройке. Угол горизонтального наведения орудия ±12°. Боекомплект 50 выстрелов. Экипаж 4 человека. Изготовлено 88 единиц.

Sd.Kfz.234/4—75-мм противотанковая пушка Рак 40 за штатным щитом в открытом сверху боевом отделении. Боекомплект 12 выстрелов. Экипаж 4 человека. Изготовлено 89 единиц.

Новые тяжелые бронеавтомобили предназначались в первую очередь для применения в африканской пустыне. Именно поэтому они имели большой запас хода и усовершенствованную систему охлаждения двигателя. Однако в то время, когда машины серии 234 начали поступать в войска, германский Африканский корпус давно уже капитулировал и основным театром военных действий для них стал Восточный фронт.

Бронеавтомобили Sd,Kfz.234 состояли на вооружении рот броневиков в разведывательных батальонах танковых и моторизованных дивизий. Наибольшую популярность приобрел вариант 234/2, получивший название «Пума»(Рита). В конце марта 1945 года в вермахте и войсках СС насчитывалось еще 71 бронемашина всех модификаций.

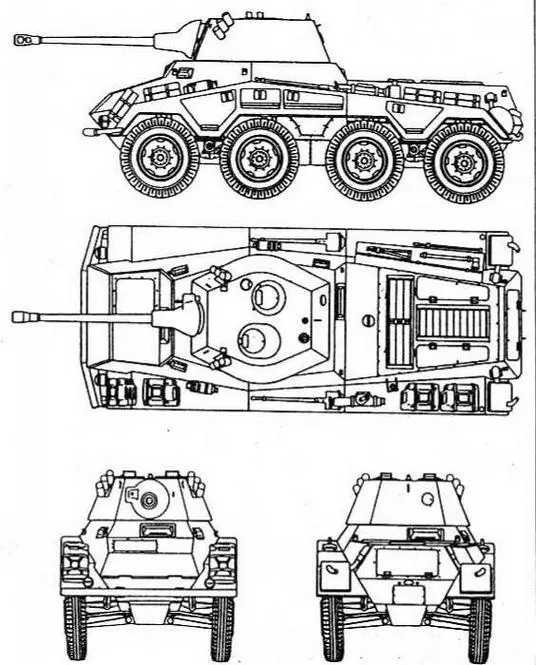

Sd. Kfz.234/2

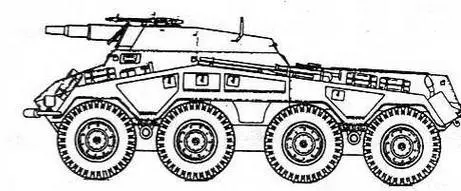

Sd. Kfz.234/3

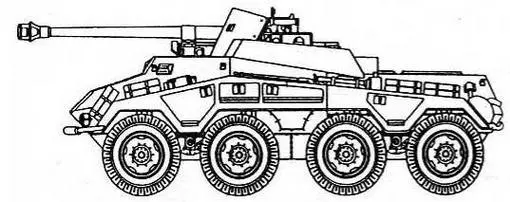

Sd. Kfz.234/4

БОЕВАЯ МАССА, т: 11,74.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6800, ширина — 2330, высота — 2380, дорожный просвет — 350, база — 1300+1400+1300, колея —1945.

ВООРУЖЕНИЕ: 1 пушка KwK 39/1 калибра 50 мм, 1 пулемет MG 42 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 55 выстрелов, 1050 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 4Ь.

БРОНИРОВАНИЕ, мм: лоб корпуса — 30, борт — 8, корма—10, крыша и днище — 6, башня —10.,.30.

ДВИГАТЕЛЬ: Tatra 103,12-цилиндровый, дизельный, V-образный, воздушного охлаждения; мощность 210 л.с.(154,6 кВт) при 2250 об/мин, рабочий объем 14 825 см³.

ТРАНСМИССИЯ: двухдисковое сухое сцепление, коробка передач (3+3), демультипликатор.

ХОДОВАЯ ЧАСТЬ: колесная формула 8x8, все колеса управляемые, подвеска независимая на полуэллиптических листовых рессорах, пневматические тормоза, размер шин 270-20.

СКОРОСТЬ МАКС., км/ч: 80.

ЗАПАС ХОДА, км: 900.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30, ширина рва, м — 1,35, высота стенки, м — 0,5, глубина брода, м —1,2.

СРЕДСТВА СВЯЗИ: радиостанции FüG Spr Ger «а» и FuG 12.

Тяжелый бронеавтомобиль, поставлявшийся в австрийскую армию в 1935 — 1937 годах. После аншлюсса Австрии в 1938 году 12 машин передали в полицейские части СС. В 1942 году фирма Steyr- Daimler-Puch возобновила производство, изготовив 25 броневиков этого типа.

Серийная модификация:

— сварной корпус крепился к раме, имевшей форму параллелограмма. Башня — сварная, цилиндрической формы с двускатной скошенной крышей. Два поста управления. Четыре двери для посадки и высадки экипажа.

Первоначально планировалось продать броневики Румынии или Болгарии, но из-за малого количества и неукомплектованности оборудованием от этой идеи отказались. После замены австрийских пулеметов «Шварцлозе» немецкими MG 34 и сокращении экипажа до 6 человек ADGZ поступили на вооружение частей СС и в их составе в сентябре 1939 года приняли участие в захвате Данцига.

Вновь изготовленные бронеавтомобили были переданы в части СС в начале 1942 года. Они применялись на Восточном фронте для охраны тыловых коммуникаций и борьбы с партизанами, в частности, в 1944 году в составе дивизии СС «Викинг». 7-я добровольческая горнопехотная дивизия СС «Принц Ойген» использовала эти машины в боях с партизанами Тито в Югославии.

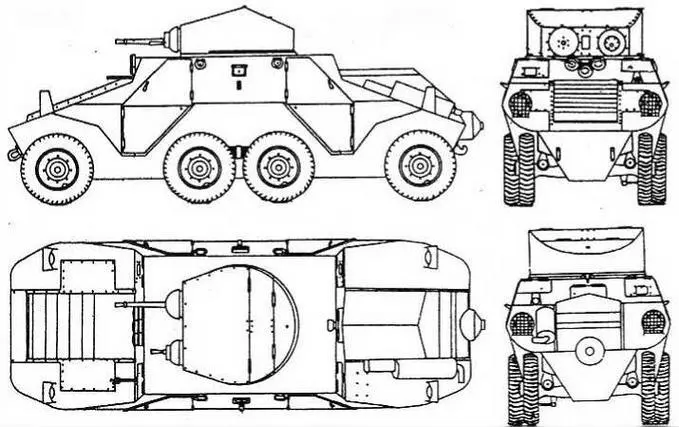

ADGZ

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНЕАВТОМОБИЛЯ ADGZ

БОЕВАЯ МАССА, т: 12.

ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —6260, ширина — 2160, высота — 2564, дорожный просвет—275, база — 1850+1050+1850, колея — 1450 (передние и задние колеса), 1950 (колеса второй и третьей осей).

ВООРУЖЕНИЕ: 1 пушка KwK 35 (или Solothurn) калибра 20 мм, 1 пулемет MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 250 выстрелов, 5000 патронов.

БРОНИРОВАНИЕ, мм: 6 — 14,5.

ДВИГАТЕЛЬ: Austro-Daimler М612, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 150 л.с.(110,4 кВт) при 1800 об/мин, рабочий объем 11 964 см³.

ТРАНСМИССИЯ: гидравлическая муфта сцепления Wandler, шестискоростная гидравлическая коробка передач Austro-Voith JDL(3+3), демультипликатор.
