Михаил Барятинский: Бронетанковая техника Германии 1939 - 1945 (часть II) Бронеавтомобили, бронетранспортеры, тягачи и спецмашины

ВООРУЖЕНИЕ: 1 пушка KwK 30 калибра 20 мм, 1 пулемет MG 13 (позже MG 34) калибра 7,92 мм.

БОЕКОМПЛЕКТ: 200 выстрелов, 1500 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF За.

БРОНИРОВАНИЕ, мм: лоб корпуса —14,5, борт и корма — 8, башня — 8...14,5.

ДВИГАТЕЛЬ: Daimler-Benz М09, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 65 л.с.(48 кВт) при 2900 об/мин, рабочий объем 3663 см³.

ТРАНСМИССИЯ: двухдисковое сухое сцепление, коробка передач Maybach DSG-4 (5+1), двойной дифференциал.

ХОДОВАЯ ЧАСТЬ: колесная формула 6x4, подвеска на полуэллиптических листовых рессорах, гидравлические тормоза, размер шин 6.00-20.

СКОРОСТЬ МАКС., км/ч: 65.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. —20, глубина брода, м — 0,6.

СРЕДСТВА СВЯЗИ: радиостанция FuG Spr Ger «а».

Первая в мире серийная четырехосная полноприводная бронированная машина. Основной тяжелый бронеавтомобиль вермахта периода второй мировой войны, по проходимости практически не уступавший танкам. Разработан фирмой Bussing- NAG в 1934 году. С 1936 года по октябрь 1943 фирма Deutsche Werke изготовила 966 единиц.

Серийные модификации:

Sd.Kfz.231 (8-Rad) — базовая модель. Сварной корпус с большими углами наклона броневых листов. Шестигранная сварная башня с 20-мм пушкой и пулеметом MG 34. Передний и задний посты управления.

Sd.Kfz.232(8-Rad) — schwerer Panzerspähwagen (Fu) — радиостанция FuG 12 с антенной рамочного типа. На машинах поздних выпусков имелась штыревая антенна с «метелкой».

Изготовлено 607 машин обеих модификаций.

Sd. Kfz.233 — башня отсутствует. В открытом сверху боевом отделении установлена 75-мм пушка StuK 37 U24. Изготовлено 119 единиц.

Sd. Kfz. 263(8-Rad) — Panzerfunkwagen — бронемашина связи. Неподвижная высокая броневая рубка с рамочной антенной, За рубкой устанавливалась телескопическая антенна высотой 9 м. Изготовлено 240 единиц.

Тяжелые четырехосные бронеавтомобили семейства Sd.Kfz.231(8-Rad) находились на вооружении вермахта практически всю войну. Они входили в состав тяжелых броневых взводов разведывательных подразделений танковых соединений.

Sd.Kfz.233 использовались в качестве машин огневой поддержки, а Sd.Kfz.263 — в качестве машин связи в штабах танковых и моторизованных дивизий.

В конце марта 1945 года в войсках оставалось еще 334 бронеавтомобиля всех модификаций.

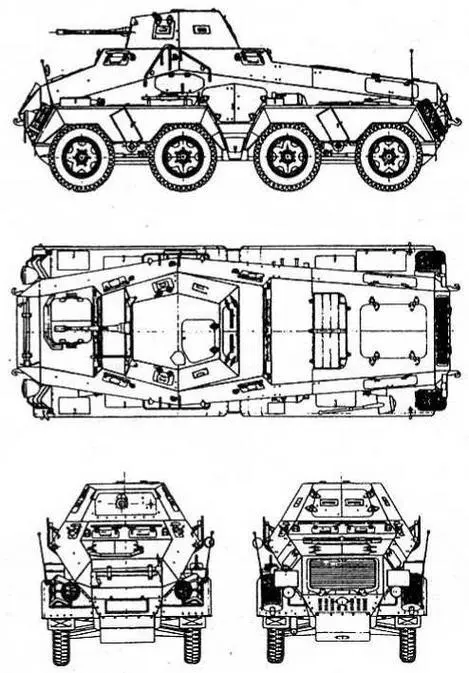

Sd.Kfz.231 (8-Rad)

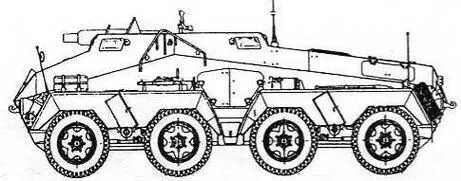

Sd. Kfz. 233

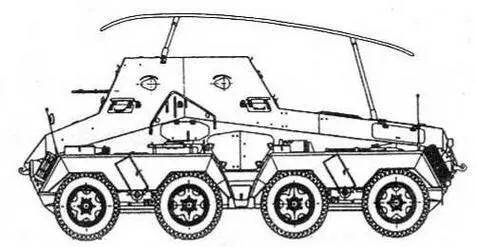

Sd.Kfz.263(8-Rad)

БОЕВАЯ МАССА, т: 8,3.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —5850, ширина — 2200, высота —2350, дорожный просвет —270, база — 1350+1400+1350, колея — 1600.

ВООРУЖЕНИЕ: 1 пушка KwK 30 (или KwK 38) калибра 20 мм, 1 пулемет MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 180 выстрелов, 1050 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 6.

БРОНИРОВАНИЕ: лоб корпуса —15, борт и корма —8, крыша — 6, башня — 6...15.

ДВИГАТЕЛЬ: Büssing-NAG L8V, 8-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 150 л.с.(110,4 кВт) при 3000 об/мин, рабочий объем 7913 см³.

ТРАНСМИССИЯ: двухдисковое сухое сцепление, трехскоростная коробка передач (3+3), демультипликатор, самоблокирующийся дифференциал.

ХОДОВАЯ ЧАСТЬ: колесная формула 8x8, все колеса управляемые, подвеска независимая на полуэллиптических листовых рессорах, механические тормоза, размер шин 210-18.

СКОРОСТЬ МАКС., км/ч: 85.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30, ширина рва, м —1,24, высота стенки, м —0,5, глубина брода, м — 1.

СРЕДСТВА СВЯЗИ: радиостанция FuG Spr Ger «а».

Лучший тяжелый бронеавтомобиль периода второй мировой войны, во многом определивший направление развития четырехосных бронированных машин в послевоенное время. Разрабатывался и серийно выпускался фирмой Bussing-NAG. С сентября 1943 по март 1945 года изготовлено 478 машин.

Серийные модификации:

Sd.Kfz.234n — базовый вариант. Сварной несущий корпус и открытая сверху шестигранная башня. Боевая масса 11,5 т; вооружение: 20-мм пушка KwK 38 и один 7,92-мм пулемет MG 34; дизельный двигатель Tatra ЮЗ мощностью 210 л.с.; экипаж 4 человека. Изготовлено 200 единиц.

Sd.Kfz.234/2 — 50-мм пушка в башне, заимствованной у опытного легкого танка «Леопард». Изготовлено 101 единица.
