С. Федосеев - Боевые машины пехоты НАТО

Ходовая часть включает шесть опорных катков на борт и три поддерживающих ролика. Катки и ролики — сдвоенные обрезиненные. Подвеска — индивидуальная торсионная, 1-, 2-, 5-и 6-й катки снабжены гидравлическими телескопическими амортизаторами двустороннего действия с компенсационной камерой. На бортах имеются упоры для балансиров катков с буферами. Ведущее колесо переднего расположения. Мелкозвенчатая гусеница фирмы «Диль» — цевочного зацепления, с одним гребнем и резинометаллическими шарнирами. Литые стальные траки имеют наружную и внутреннюю резиновые беговые дорожки, причем наружные резиновые башмаки в зимнее время могут заменяться снегозацепами. Длина опорной поверхности составляет 3900 мм, ширина гусеницы—450 мм, колея — 2620 мм. Стандартный радиус поворота—3,8 м. Удельная мощность двигателя 21,3 л.с./т, эффективная трансмиссия и ходовая часть, удобство управления обеспечивают «Мардер» неплохую тактическую подвижность.

Средства связи включают две радиостанции SEM-25 фирмы SEL и ТПУ. При мощности 15 Вт и 2,5-м штыревой антенне дальность радиотелефонной связи на среднепересеченной местности — до 35 км. Имеется и дополнительный радиоприемник ЕМ-25. Каждый из четырех пользователей системы связи использует головные телефоны, ларингофон и переключающее устройство (панель управления) с усилителем. Последнее допускает и внутреннюю связь. Антенные вводы выполнены в верхнем листе корпуса позади механика-водителя и на крыше десантного отделения у бортов. С помощью выносного телефонного устройства и трехкилометрового кабеля можно вести переговоры и на удалении от машины, находясь в обороне, дозоре или засаде.

По германской традиции «Мардер» обильно снабжен приборами наблюдения. Механик-водитель кроме трех призменных блоков имеет съемный подсветочный ПНВ, работающий на расстоянии до 50 м. На марше он использует два складных зеркала заднего обзора. По периметру башенки командира установлено 8 смотровых блоков. В распоряжении наводчика три призменных блока, установленных на левом борту башни у стыка с ее крышей. У каждого стрелка — свой призменный смотровой блок. С левой стороны лафета на особой штанге укреплен прожектор инфракрасного и белого света, действующий соответственно на расстоянии до 800 и до 1000 м. Две фары установлены впереди на лобовом листе. На корме укреплены светоотражатели и габаритные огни. Последние расположены так, чтобы по степени их различимости водитель идущей сзади машины мог определить дистанцию на марше ночью или в тумане.

«Мардер» укомплектован кондиционером и противопожарным оборудованием с двумя баллонами двукратного тушения — первое включается по сигналу термодатчиков, второе от ручного выключателя на щитке управления. Питание электросети машины — от генератора мощностью 9 кВт и шести аккумуляторных батарей общей емкостью 300 Ач, напряжение бортовой сети — 24 В. На нижнем лобовом листе и корме имеются буксирные крюки с замками, над кормовой дверью — скоба- поручень для облегчения посадки. Ящики ЗИП закреплены на корме по бокам от двери. На бортах корпуса крепится шанцевый инструмент, буксирные тросы, брезент, на крышке люка МТО — маскировочная сеть.

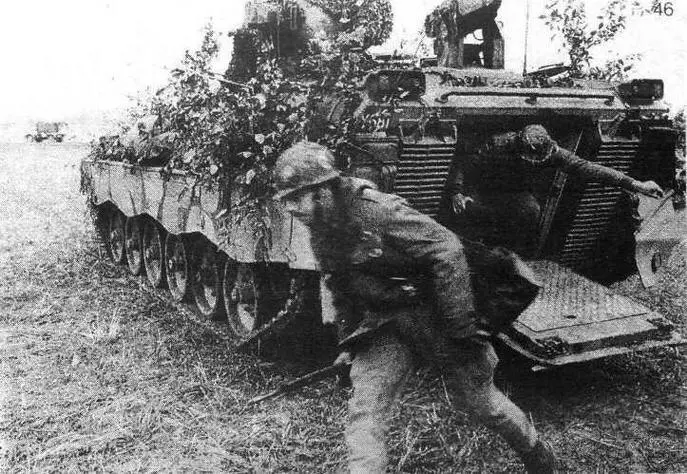

Высадка десанта из БМП «Мардер».

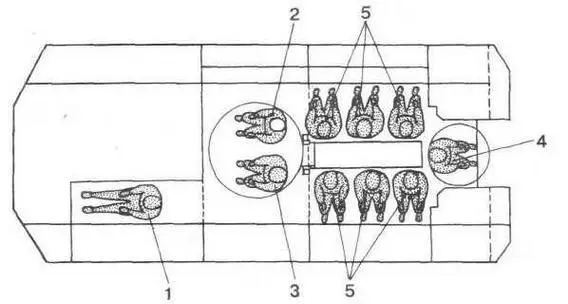

Размещение экипажа и десанта в БМП «Мардер»:

1 - механик-водитель, 2 —командир, 3 — наводчик, 4 — стрелок из кормового пулемета, 5—пехотинцы.

Степень герметизации корпуса позволяет без подготовки преодолевать брод глубиной до 1,5 м. Для преодоления более глубоких бродов предусмотрено специальное оборудование, включающее съемную шахту на решетку воздухозаборника, обратный клапан системы выхлопа, откачивающие насосы в МТО и боевом отделении. Хотя в значительной степени расчет делался на оперативное наведение переправ инженерными подразделениями, вопрос преодоления БМП глубоких водных преград ставился с самого начала, причем рассматривались два варианта — движение, подобно танку, по дну или создание комплекта оборудования для придания машине плавучести. Исследования показали непригодность первого способа, и внимание сосредоточилось на комплекте навесных поплавков. При этом использовались результаты работ 30-х годов над съемными понтонами для танка Pz.ll. Первые опытные образцы БМП снабжались жесткими понтонами из алюминия или пластика, но они легко деформировались при движении и оказались громоздкими. Их заменили комплектом из надувных поплавков — двух бортовых и носового, выполненных из того же прочного материала, что и саперные лодки. Бортовой поплавок делится на четыре отсека и крепится семью стальными полукруглыми кронштейнами, охватывающими его сверху. Сами кронштейны крепятся к борту за скобы, используемые для навески противокумулятивных экранов. Поскольку центр тяжести машины смещен вперед, понадобился носовой поплавок-стабилизатор. Он прикрывается легким волноотбойным щитом в виде трубчатого каркаса, покрытого пластмассой, крепящегося за буксирные крюки и продолжающего собой нижний лобовой лист. Накачивание поплавков производится центробежным саперным компрессором. Комплект, дополненный оборудованием для преодоления глубоких бродов, обеспечивает вхождение в воду под углом 40°, движение за счет перематывания гусениц со скоростью до 6 км/ч при положении ватерлинии на 350 мм ниже крыши корпуса и возможность стрельбы на плаву. Общий вес комплекта — 516 кг. Кроме того, «Мардер» может перевозить на корпусе в готовом виде большую надувную десантную лодку на 10 человек (надутая лодка крепится на крыше десантного отделения или укладывается на башне) или штурмовую моторную лодку-плоскодонку на простой откидной раме. В морских десантных операциях «Мардер» может доставляться к берегу танкодесантным катером класса 520 типа «Штёр» — машина сходит с катера недалеко от берега с установленным оборудованием для преодоления бродов.
