С. Федосеев - Боевые машины пехоты НАТО

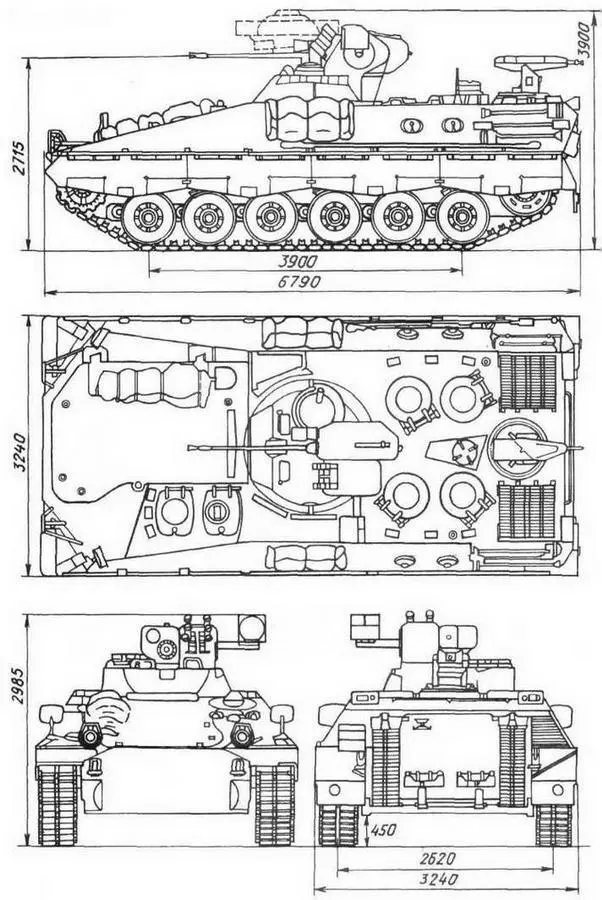

«Мардер» А1

Бронекорпус «Мардер» сварен из катаной стальной брони. Эффективность бронезащиты повышена большими углами наклона листов — наклон верхнего лобового составляет 75°. Лобовая броня толщиной около 30 мм защищает от оружия калибра до 20 мм (пушки «Эрликон» или Rh202, аналогичной вооружению самой «Мардер»), бортовая — от стрелкового оружия, осколков снарядов и мин. Борта машины прикрыты навесными резиновыми противокумулятивными экранами, армированными легким стальным каркасом. На башне, слева от лафета, установлен блок из шести 76-мм дымовых гранатометов, стрельба ведется залпами по 3 гранаты. Защиту от оружия массового поражения обеспечивает герметизация корпуса и ФВУ производительностью 3 м'/мин, создающая внутри машины избыточное давление. Купол ФВУ расположен на крыше десантного отделения между люками. При этом экипаж и десант могут находиться внутри машины до 24 часов.

В моторно-трансмиссионном отделении установлен четырехтактный шестицилиндровый V-образный многотопливный дизель МВ833 Еа-500 фирмы «Даймлер-Бенц» стурбонаддувом. Мощность 600 л.с. при 2200 об/мин, степень сжатия — 19,5. В боевом и десантном отделениях установлены три топливных бака общей емкостью 652 л. Этого хватает на 520 км движения по шоссе, а по хорошим дорогам Германии — до 600 км. Система смазки — с сухим картером. Радиаторы системы охлаждения с вентиляторами вынесены в корму машины и установлены по бокам от двери, причем система вентиляции конструктивно объединена с газовыпускной системой двигателя. Воздухозаборная система включает бункер с «циклонами» предварительной очистки, фильтре масляной ванной и набивку из проволочной канители. Имеется эжектор для отсоса пыли из выпускной системы.

Гидромеханическая трансмиссия HSWL-194 «Ренк», установленная перед двигателем, включает гидродинамический трансформатор и гидростатический редуктор, смонтированные в едином блоке. Коробка передач — планетарная, с гидротрансформатором на входе и механизмом реверса. Наличие гидротрансформатора снижает нагрузки на детали и узлы трансмиссии, но при этом он обладает невысоким КПД, дает дополнительное тепловыделение и снижает запас хода, поэтому он включается только для трогания с места, в тяжелых дорожных условиях и при переключении передач, а в остальных режимах блокируется. КПП обеспечивает 4 передачи вперед и назад, переключение производится электрогидравлическим приводом. Бортовые передачи включают планетарный ряд и цилиндрическую зубчатую передачу. Стоит отметить, что планетарный механизм поворота вполне традиционен для германского танкостроения. Управление — рулевым колесом автомобильного типа. Тормоза двухдисковые с гидропневматическим приводом от педали или механическим от рычагов. Педальный привод выполнен так, что при первоначальном нажатии включается гидродинамический тормоз КПП, а затем уже—тормоз соответствующего борта. Бесступенчатый механизм поворота позволяет достаточно плавно изменять радиус поворота машины. Гидротрансформатор, планетарные механизмы поворота и сервоприводы значительно облегчают работу механика-водителя. Органы управления сблокированы так, чтобы исключить неправильную последовательность действий, а на панели управления имеется световое табло, отображающее правильность выполняемых операций и состояние воздухоочистителя, позволяющее предотвратить аварийную остановку двигателя.

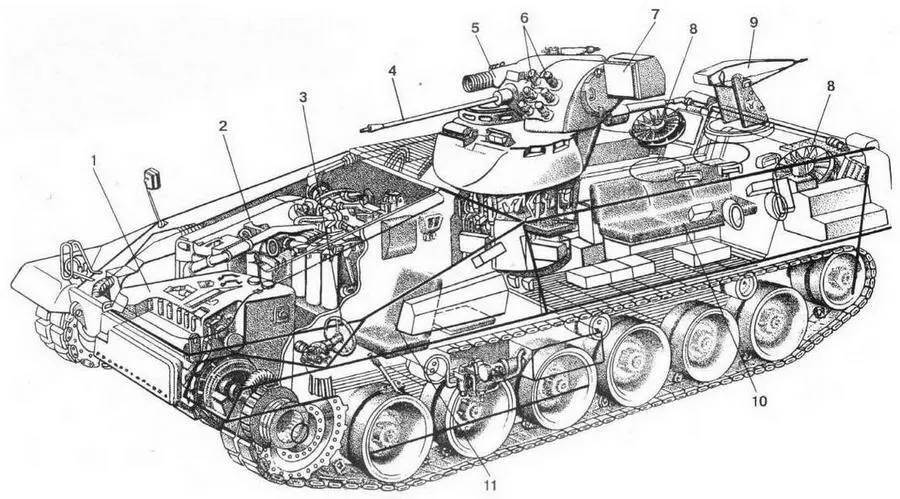

Компоновка БМП «Мардер»:

1 — трансмиссия, 2 — двигатель, 3 — рулевое колесо, 4 — 20-мм пушка, 5 - броневой кожух спаренного пулемета, 6—дымовыегранатометы, 7—прожектор, 8 — вентиляторы системы охлаждения двигателя, 9 — вынесенная установка кормового ' пулемета, 10—сиденья десанта, 11- сиденье механика- водителя.

20-мм автоматическая пушка Мк20 DM5 Rh202:

1 — патронник, 2 — ленточный подающий механизм, 3 — затвор, 4 - защелка затвора в запирающем положении, 5 -возвратная пружина, 6 — упор боевого выступа.

Двигатель с трансмиссией составляют единый блок, над которым в верхнем лобовом листе выполнен большой люк с откидной крышкой. В сочетании с быстроразъемными соединениями валов и трубопроводов это позволяет заменять блок за 30 минут силами отделения штатного ремонтного взвода. Большая часть обслуживаемых узлов и агрегатов размещена в верхней части двигателя под люком. Для запуска зимой в систему охлаждения введено устройство обогрева двигателя, КПП и механизмов поворота производительностью 12 200 ккал/ч. Эксплуатации в зимнее время вообще уделено большое внимание — в системе охлаждения используется всепогодная смесь с антикоррозийной добавкой, боевое и десантное отделения снабжены воздушной отопительной системой, отделение управления —электроотопительной установкой.
