М. Барятинский - Средний танк Т-34-85

1 — крышка люка заряжающего; 2 — колпаки над вентиляторами; 3 — отверстие для установки прибора наблюдения командира танка; 4 — крышка люка командирской башенки; 5 — командирская башенка; 6 — смотровая щель; 7 — стакан антенного ввода; 8 — поручень; 9 — отверстие для установки прибора наблюдения наводчика; 10 — отверстие для стрельбы из личного оружия; 11 — рым; 12 — амбразура прицела; 13 — козырек; 14 — цапфенный прилив; 15 — амбразура пулемета; 16 — отверстие для установки прибора наблюдения заряжающего.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ.На танке Т-34-85 устанавливался 12-цилиндровый четырехтактный бескомпрессорный дизель В-2-34. Номинальная мощность двигателя составляла 450 л.с. при 1750 об/мин, эксплуатационная — 400 л.с. при 1700 об/мин, максимальная — 500 л.с. при 1800 об/мин. Диаметр цилиндра 150 мм. Ход поршней левой группы 180 мм, правой — 186,7 мм. Цилиндры располагались V-образно под углом 60°. Степень сжатия 14— 15. Масса сухого двигателя с электрогенератором без выхлопных коллекторов 750 кг.

Топливо — дизельное, марки ДТ или газойль марки "Э" по ОСТ 8842. Емкость топливных баков 545 л. Снаружи, на бортах корпуса устанавливались два топливных бака по 90 л каждый. Наружные топливные баки к системе питания двигателя не подключались.

Подача топлива принудительная, с помощью двенадцатиплунжерного топливного насоса НК-1.

Система смазки — циркуляционная, под давлением. Циркуляция масла осуществлялась шестеренчатым трехсекционным масляным насосом. Емкость, внутренних масляных баков 76 л, наружного — 90 л.

Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией. Радиаторов — два, трубчатых, установленных по обе стороны от двигателя с наклоном в его сторону. Емкость радиаторов 95 л.

Для очистки воздуха, поступавшего в цилиндры двигателя, на танке устанавливались два воздухоочистителя "Мультициклон".

Пуск двигателя осуществлялся электростартером СТ-700 мощностью 15 л.с. или сжатым воздухом (два баллона устанавливались в отделении управления).

Трансмиссия состояла из многодискового главного фрикциона сухого трения (сталь по стали), коробки передач, бортовых фрикционов, тормозов и бортовых передач.

Коробка передач — пятискоростная, с постоянным зацеплением шестерен. Бортовые фрикционы многодисковые, сухие (сталь по стали), тормоза — плавающие, ленточные, с чугунными накладками. Бортовые передачи одноступенчатые.

ХОДОВАЯ ЧАСТЬтанка, применительно к одному борту, состояла из пяти сдвоенных обрезиненных опорных катков диаметром 830 мм.

Подвеска — индивидуальная, пружинная.

Ведущие колеса заднего расположения имели шесть роликов для зацепления с гребнями гусеничных траков.

Направляющие колеса — литые, с кривошипным механизмом натяжения гусениц.

Трансмиссионное отделение:

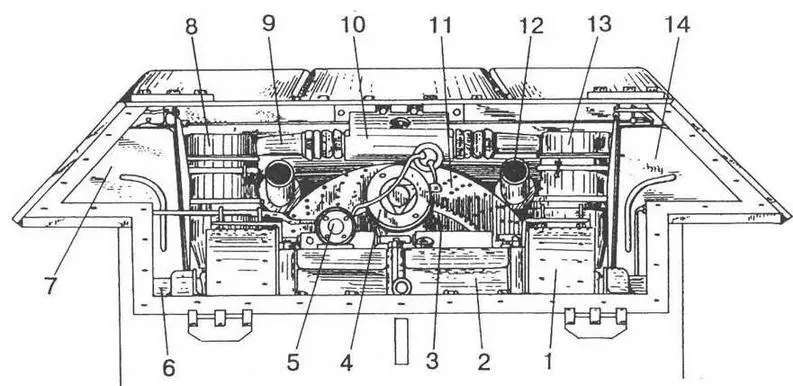

1 — бортовой фрикцион с тормозной лентой; 2 — коробка передач; 3 — главный фрикцион; 4 — электростартер; 5 — пусковое реле; 6 — бортовая передача; 7 — левый кормовой топливный бак; 8 — левый воздухоочиститель; 9 — воздухопровод; 10 — калорифер; 11 — вентилятор; 12 — выхлопная труба; 13 — правый воздухоочиститель; 14 — правый кормовой топливный бак.

Танк Т-34-85 с самодельной деревянной фашиной. Обращает на себя внимание приоткрытый люк механика- водителя. С открытым люком часто ходили даже в атаку, причем на поражаемости танков это почти не сказывалось (попадание снаряда в закрытый люк все равно приводило к гибели механика-водителя) , зато резко улучшало обзор.

Гусеницы — стальные, мелкозвенчатые, с гребневым зацеплением, по 72 трака в каждой (36 с гребнем и 36 без гребня). Ширина гусеницы 500 мм, шаг трака 172 мм. Масса одной гусеницы 1150 кг.

ЭЛЕКТРООБОРУДОВАНИЕбыло выполнено по однопроводной схеме. Напряжение 24 и 12 В. Источники: генератор ГТ-4563А мощностью 1 кВт и четыре аккумуляторные батареи 6-СТЭ-128 емкостью 128 А"ч каждая. Потребители: электростартер СТ-700, электромотор поворотного механизма башни, электромоторы вентиляторов,контрольные приборы, аппаратура внешнего и внутреннего освещения, электросигнал, умформер радиостанции и лампы ТПУ.
