Отделение управления располагалось в носовой части танка. В нем размещались сиденья механика-водителя и пулеметчика, кулиса коробки передач, рычаги и педали приводов управления, пулемет ДТ в шаровой установке, контрольно-измерительные приборы, два баллона со сжатым воздухом, часть боекомплекта и ЗИП, аппарат ТПУ и др.
Перед сиденьем механика-водителя в верхнем лобовом листе корпуса имелся входной люк, закрываемый броневой крышкой, в которой устанавливались приборы наблюдения.
Перед сиденьем пулеметчика в днище танка находился люк запасного выхода, закрываемый крышкой.
Боевое отделение занимало среднюю часть корпуса за отделением управления и в башне.
В последней размещались вооружение танка, прицельные приспособления, приборы наблюдения, механизм поворота и стопор башни, часть боекомплекта, радиостанция, аппараты ТПУ, сиденья командира танка, наводчика и заряжающего.
Основная часть боекомплекта находилась в боевом отделении на днище и около бортов. За съемными бортовыми наклонными листами размещались четыре топливных бака.
Силовое отделение располагалось за боевым и отделялось от него съемной перегородкой.
В передней части силового отделения на постаменте устанавливался двигатель. По обеим сторонам от него размещались водяные радиаторы, два топливных бака, два масляных бака и четыре аккумуляторные батареи — по две с каждой стороны. На левом водя- —ном радиаторе был смонтирован масляный радиатор.

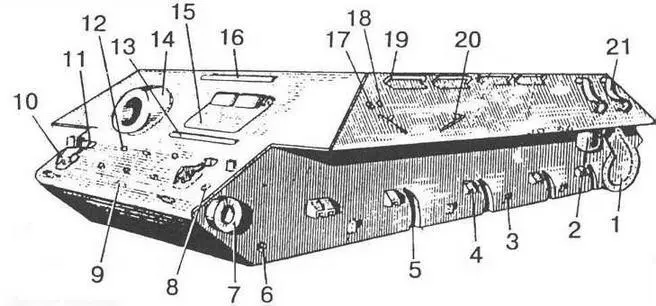

Корпус танка:
1 — картер бортовой передачи; 2 — отбойный кулак пальцев гусеницы; 3 — стойка ограничителя балансира; 4 — кронштейн упора балансира; 5 — вырез для цапфы балансира; 6 — отверстие для оси балансира; 7 — кронштейн кривошипа направляющего колеса; 8 — броневая пробка над хвостовиком червяка механизма натяжения гусеницы; 9 — балка носовой части корпуса; 10 — буксирный крюк; 11 —защелка буксирного крюка; 12 — бонки для крепления запасных траков; 13,16 — защитные планки; 14 — броневая защита пулемета; 15 — крышка люка механика-водителя; 17 — кронштейн фары; 18 — кронштейн сигнала; 19 — поручень; 20 — кронштейн пилы; 21 — кронштейны наружного топливного бака.

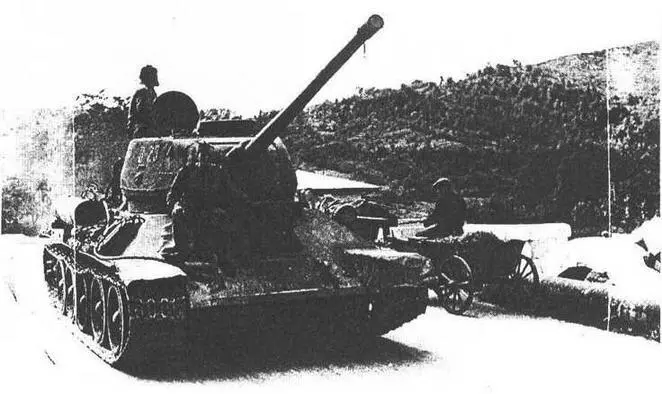

Советские танки в горах Трансильвании. 2-й Украинский фронт, Румыния, 1944 год.
В кормовой части силового отделения за вентиляторной перегородкой размещались главный фрикцион с вентилятором, коробка передач, бортовые фрикционы с тормозами, электростартер, бортовые передачи, два топливных бака и два воздухоочистителя.
КОРПУСтанка принципиальных изменений, по сравнению с Т-34, не претерпел. Все они в основном сводились к упрощению конструкции. Так, из носовой части была изъята передняя балка, а верхний и нижний лобовые листы связывались встык. К верхнему лобовому листу приваривались бонки для крепления запасных траков. Было ликвидировано отверстие для ввода антенны в правом верхнем бортовом листе. В кормовой части верхних бортовых листов приваривались крепления наружных масляного и топливных баков, а к верхним кромкам — защитные планки, предохранявшие погон башни от поражения пулями и осколками снарядов. На верхнем кормовом листе устанавливались кронштейны для крепления дымовых шашек БДШ.
БАШНЯпредставляла собой фасонную стальную отливку. В передней ее части имелись амбразуры для установки пушки, спаренного пулемета и прицела. Снаружи к боковым стенкам башни приваривались четыре рыма и три поручня, а на задней стенке — шесть скоб для крепления брезента.
В боковых стенках башни с каждой стороны находилось по одному отверстию для стрельбы из личного оружия, которые закрывались броневыми заглушками и щеколдами. У танков ранних выпусков с пушкой Д-5Т над этими отверстиями имелись смотровые щели, у машин выпуска 1944— 1945 годов сохранилась смотровая щель только в правом борту башни, у места заряжающего. УТ-34-85 послевоенного производства смотровых щелей в башне не было.
В крыше башни с левой стороны устанавливалась литая командирская башенка цилиндрической формы. Для кругового наблюдения в стенках башенки были прорезаны пять смотровых щелей, закрывавшихся защитными стеклами. Во вращавшейся на шариковой опоре крыше башенки имелся люк, с двухстворчатой крышкой и отверстием для смотрового прибора в одной из створок. У танков выпуска 1945 — 1946 годов с башенкой с одностворчатой крышкой смотровой прибор устанавливался в неоткидывавшейся части крыши башенки.
