М. Барятинский - Средний танк Т-34-85

Справа от башенки располагался круглый люк заряжающего, закрывавшийся крышкой. Кроме того, в крыше башни имелись два отверстия для установки приборов наблюдения МК-4 наводчика и заряжающего и два вентиляционных люка, закрытых приваренными к крыше броневыми колпаками, под которыми устанавливались вентиляторы боевого отделения.

Шариковая (но не шаровая, как иногда пишут) опора башни представляла собой радиально-упорный шарикоподшипник, кольцами его являлись погоны башни. При вращении башни верхний погон перекатывался на шариках по нижнему погону. С внутренней стороны нижнего погона нарезались зубья, с которыми находилась в зацеплении шестерня механизма поворота башни. 11 захватов, прикрепленных к верхнему погону болтами, заходили выступами за кромку нижнего погона, предохраняя башню от опрокидывания.

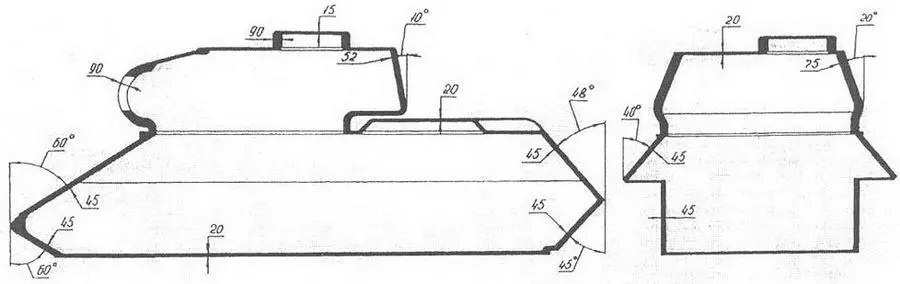

Схема бронирования танка Т-34-85.

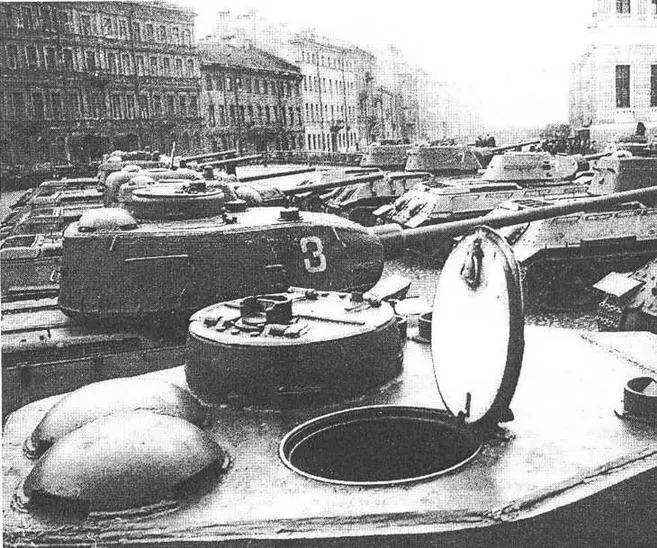

Танки Т-34 и Т-34-85 перед парадом в Ленинграде, 1945 год. На переднем плане башня танка 1944 года выпуска, о чем говорят двухстворчатый люк командирской башенки, приборы наблюдения МК-4 без броневых крышек и хорошо видная бронемаска пушки С-53. Вторая машина в этом ряду — выпуска 1945 года.

Башня приводилась во вращение электрическим поворотным механизмом или вручную. При работе электропривода максимальная скорость поворота башни достигала 4,2 об/мин.

ВООРУЖЕНИЕ. На танках ранних выпусков устанавливалась 85-мм пушка Д-5Т (или Д-5-Т85) с длиной ствола 48,8 калибра (по другим данным — 52 калибра). Масса пушки 1530 кг. Предельная длина отката 320 мм. Пушка имела клиновой затвор, аналогичный по устройству затвору пушки Ф-34, и полуавтоматику копирного типа. Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника и располагались над стволом: с правой стороны — накатник, с левой — тормоз отката.

С марта 1944 года на танк Т-34-85 устанавливалась 85-мм пушка С-53 (а затем ЗИС-С-53) обр.1944 года с длиной ствола 54,6 калибра. Масса качающейся части пушки без бронировки 1150 кг. Предельная длина отката 330 мм. Вертикальная наводка от — 5° до +22°. Затвор пушки — вертикально-клиновой с полуавтоматикой копирного типа.

Спусковой механизм пушки состоял из электрического и механического (ручного) спусков. Рычаг электроспуска располагался на рукоятке маховика подъемного механизма, а рычаг ручного спуска — на левом щите ограждения пушки.

В танке устанавливались два 7,62-мм пулемета ДТ, из них один был спарен с пушкой, а другой смонтирован в шаровой установке в лобовом листе корпуса.

Для стрельбы прямой наводкой из пушки Д-5Т использовались телескопический прицел ТШ-15 и перископический ПТК-5, из пушки С-53 — телескопический прицел ТШ-16.

Для стрельбы из 85-мм танковых пушек служили штатные боеприпасы от 85-мм зенитной пушки обр.1939 года:

— унитарный патрон с бронебойнотрассирующим тупоголовым снарядом (БР-365) с баллистическим наконечником с взрывателями МД-5 и МД-7;

— унитарный патрон с бронебойнотрассирующим остроголовым снарядом (БР-365К) с взрывателем МД-8;

— унитарный патрон с осколочной стальной гранатой (0-365К) с взрывателем КТМ-1;

— унитарный патрон с подкалиберным бронебойно-трассирующим снарядом БР-365П (принят на вооружение в феврале 1944 года).

Боекомплект пушки состоял из 55 артвыстрелов (осколочных — 36, бронебойных — 14, подкалиберных — 5) и размещался в корпусе и башне танка в трех типах укладок: стеллажной, хомутиковых и ящиках.

Стеллажная укладка на 12 выстрелов находилась в нише башни. В нее входили выстрелы с осколочной гранатой.

Хомутиковые укладки располагались: на правом борту башни — на 4 артвыстрела; в отделении управления у правого борта корпуса — на 2 артвыстрела; в правом заднем углу боевого отделения — на 2 артвыстрела. На правом борту башни укладывались выстрелы с бронебойными снарядами, а в отделении управления и боевом — с подкалиберными снарядами.

В шести ящиках, расположенных на днище боевого отделения размещалось 35 выстрелов, из них: 24 — с осколочной гранатой, 10 — с бронебойным снарядом и 1 — с подкалиберным.

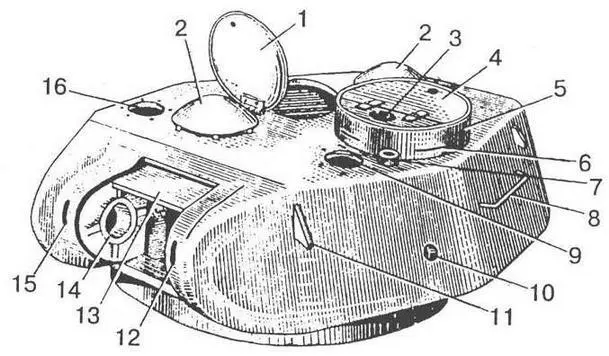

Башня танка послевоенного выпуска завода "Красное Сормово":
