Арсенал-Коллекция 2013 № 11 (17)

Характерным отличием серийных БТР от прототипов стала измененная форма аварийного люка в задней стенке корпуса - круглая вместо прямоугольной.

Одним из наиболее существенных недостатков нового БТР считалось отсутствие какой-либо защиты командира при ведении огня из пулемета. Поэтому после выпуска 615 М114 в производство внедрили модификацию М114А1 - на ней крупнокалиберный пулемет снабдили устройством дистанционного управления, позволяющим командиру вести огонь изнутри машины, - такая пулеметная установка обозначалась М26. Однако во второй половине 60-х гг. мощь пулемета М2 уже считалась недостаточной - на вооружение армий СССР и союзников поступали новые легкие бронемашины БТР-60 и БРДМ-2, чья броня достаточно надежно защищала от 12,7-мм пуль, а вооружение, представленное 14,5-мм пулеметами КПВТ, превосходило американское. Поэтому на повестку дня встал вопрос усиления вооружения М114, чтобы дать ему возможность бороться с советскими «одноклассниками».

Новую модификацию, получившую обозначение М114А1Е1, а после принятия на вооружение - М114А2, решили вооружить 20-мм пушкой М139 - лицензионным вариантом швейцарского орудия «Испано-Сюиза» HS 820. Это оружие было одним из «фаворитов» командования армии США - 20-милиметровку предполагалось установить, в частности, в качестве вспомогательного вооружения на танки М551 и МВТ-70. Но «Шеридан» её так и не получил, а МВТ-70, как известно, вообще в серию не попал. А вот на легкой бронетехнике плод «американо-швейцарской дружбы» применялся.

На М114А2 пушку установили по аналогии с пулеметом - открыто над командирской башенкой, снабдив устройством дистанционного управления, - такая установка обозначалась М27. В боекомплект М139, составлявший 100 выстрелов, входили снаряды двух типов: осколочные трассирующие HEIT (High Explosive Incendiary Tracer) и бронебойные трассирующие APIT (Armor Piercing Incendiary Tracer). В учебных целях применялись практические снаряды ТРТ (Target Practice Tracer). Орудие имело два режима огня: одиночными выстрелами (скорострельность до 200 выстр./ мин) и очередями (1000 выстр./мин).

Машины М114А2 не строились заново, а переделывались с 1969 г. из ранее выпущенных БТРов. При этом машины, полученные переделкой М114, первоначально обозначались М114Е2, а М114А1 - М114А1Е1, но позже эти индексы были приведены к единому стандарту.

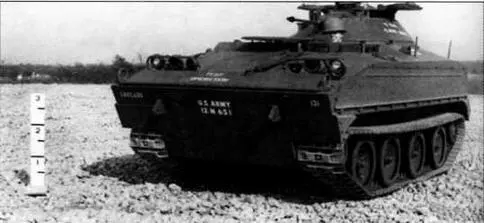

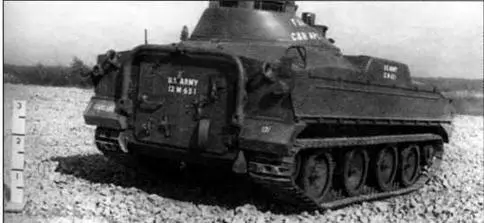

Прототип Т114 на полигоне. Наиболее заметными визуальными отличиями Т114 от серийных машин являлись пулеметная башенка, прямоугольная (а не круглая) кормовая дверь и более сложная форма верхней части корпуса

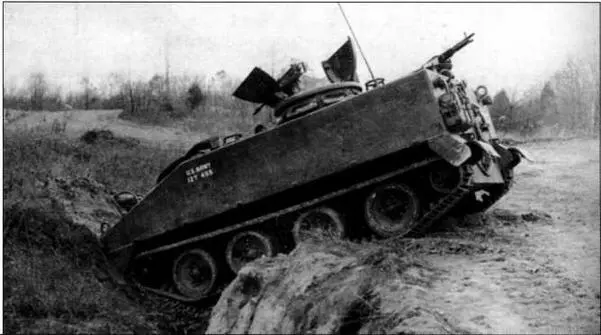

Из-за неудачной конструкции носовой части М114 способность его преодолевать препятствия была весьма ограниченной

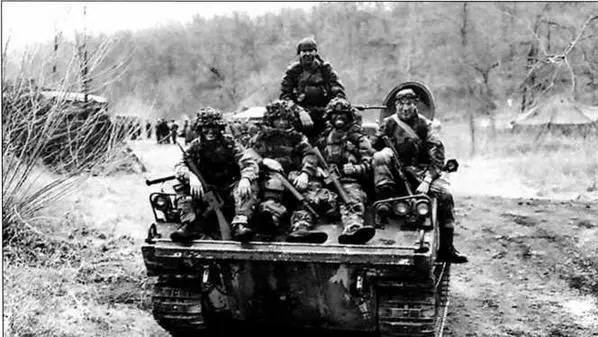

М114 на учениях в Германии

Помимо М139, на БТР М114 испытывались и некоторые другие варианты вооружения: 25-мм автоматическая пушка, башня от французского бронеавтомобиля AML-90 с 90-мм орудием, 20-мм шестиствольная пушка М61 «Вулкан». 106-мм безоткатное орудие М40А1, противотанковые управляемые ракеты «Дарт». Однако ни один из этих вариантов в серию не внедрялся.

Наиболее интересным образцом, созданным на базе М114, являлся истребитель танков. Первые проработки машины такого назначения были проведены ещё на ранней стадии разработки разведывательного БТР. В июне 1957 г. фирма-разработчик представила деревянный макет противотанкового варианта, на котором 106-мм безоткатка М40А1 устанавливалась открыто - как и на джипе. Однако такое решение было забраковано военными, потребовавшими защитить стрелка броней. В числе партии из шести прототипов Т114 две машины (5-ю и 6-ю) предписывалось выполнить в противотанковом варианте. Такой истребитель танков получил одноместную бронированную вращающуюся башню, с правой стороны которой в бронированном же контейнере устанавливалось безоткатное орудие М40А1. Интересной особенностью пушечной установки стало наличие механизма заряжания с магазином емкостью три снаряда - то есть, орудие было полуавтоматическим. Перезарядка магазина производилась без выхода экипажа из машины, изнутри башни. Рядом с орудием устанавливалась 12,7-мм пристрелочная винтовка М8. Техзадание предусматривало также установку на открытой турели 12,7-мм пулемета Т175Е1, но на имеющихся фотографиях опытных образцов истребителя танков он отсутствует. Возимый боекомплект состоял из 26 снарядов, 150 патронов для пристрелочной винтовки и 480 - для пулемета. Экипаж истребителя танков сократился до двух человек - механика водителя и командира/наводчика/заряжающего.
