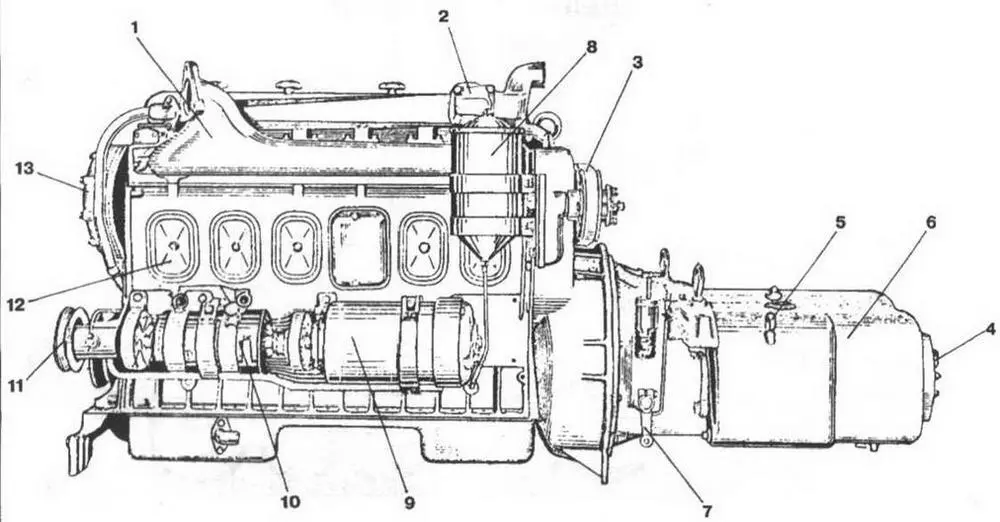

Двигатель GMC 6-71: 1 — выхлопной коллектор; 2 — термостат; 3 — приводной ремень вентилятора; 4 — ведущий вал конической передачи; 5 — щуп для измерения уровня масла; 6 — коробка передач; 7 — рычаг управления главным фрикционом; 8 — масляный фильтр; 9 — генератор механизма поворота башни; 10— генератор дизеля; 11 — приводной шкив генератора; 12 — крышка люка для осмотра; 13 — распределительный механизм

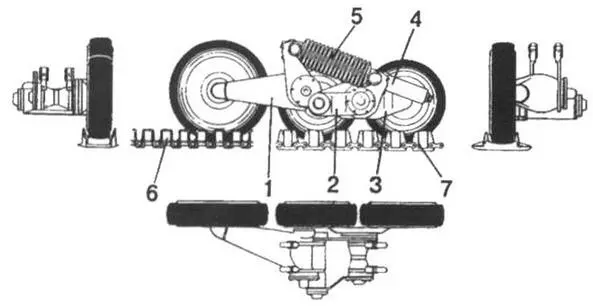

Тележка подвески: 1 — балансир большого опорного катка; 2 — балансир малых опорных катков; 3 — визка бизансира малых опорных катков; 4 — гидравлический амортизатор; 5 — пружина; 6 — широкая гусеница; 7 — узкая гусеница

Топливо — дизельное. Емкость топливного бака — 165 л. Системы смазки и охлаждения аналогичны двигателю АЕС А190.

Запуск двигателя — электростартером. Для облегчения запуска при низких температурах двигатель снабжался приспособлением для подогрева воздуха, поступающего из нагнетателя.

В тех случаях, когда водитель во время движения танка выбывал из строя или возникала крайняя необходимость в немедленной остановке двигателя, командир мог прекратить подачу воздуха к двигателю нажатием электрокнопки управления аварийным выключением двигателя.

ТРАНСМИССИЯ. В зависимости от типа двигателя на танках «Валентайн» использовались два типа трансмиссий.

В трансмиссию танков с двигателями АЕС входили: однодисковый главный фрикцион сухого трения J-151, четырехходовая, пятискоростная (5+1) коробка передач Meadows type 22, коническая поперечная передача, многодисковые сухие бортовые фрикционы и двойные планетарные бортовые передачи.

Трансмиссия танков с двигателями GMC отличалась наличием сухого однодискового главного фрикциона М-6004 и механической трехходовой пятискоростной (5+1) синхронизированной коробки передач Spicer synchromech. Особенностью трансмиссии на танках с двигателями GMC было то, что двигатель, главный фрикцион, коробка передач и картер конической передачи устанавливались на общем основании как один агрегат и крепились в пяти точках.

На всех моделях «Валентайна» устанавливались тормоза колодочного типа, причем тормозные барабаны находились с внешней стороны ведущих колес.

ХОДОВАЯ ЧАСТЬприменительно к одному борту состояла из шести обрезиненных опорных катков (двух диаметром 610 мм и четырех диаметром 495 мм), ведущего колеса заднего расположения (зацепление цевочное посередине гусеницы), направляющего колеса с натяжным механизмом кривошипного типа, трех поддерживающих катков. Подвеска блокированная, балансирная со спиральной пружинной рессорой и гидравлическим амортизатором. В каждую гусеницу входило 103 литых трака шириной 356 мм, шаг трака 112 мм.

ЭЛЕКТРООБОРУДОВАНИЕтанка состояло из аккумуляторных батарей, генератора, регулятора напряжения, стартера, генератора и мотора электропривода механизма поворота башни, щитка контрольных приборов, приборов внутреннего и наружного освещения.

СРЕДСТВА СВЯЗИ.Танк оборудовался двумя типами радиостанций: №11, включавшей систему внутренней связи TANNOY и № 19 — со своей собственной системой внутренней связи. Радиостанция №19 имела радиус действия на коротких волнах 15 км (в режиме УКВ — 1,5 км).

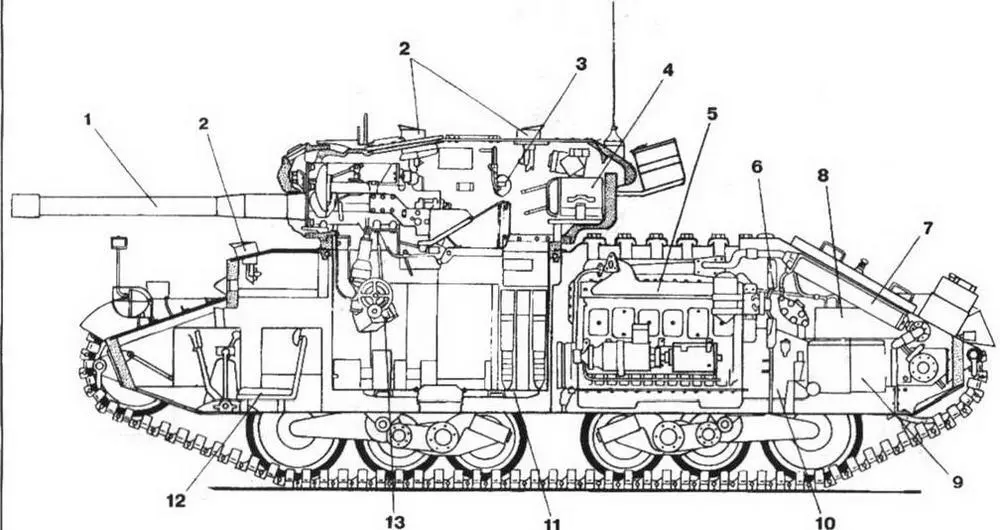

Компоновка танка Valentine IX:

1 — 6-фунтовая пушка Mk V; 2 — приборы наблюдения; 3 — лючок для стрельбы из личного оружия; 4 — радиостанция № 19; 5 — двигатель GMC; 6 — вентилятор; 7 — радиатор; 8 — топливный бак; 9 — коробка передач; 10 — главный фрикцион; II — полик боевого отделения; 12 — сиденье механика-водителя; 13 — механизм вертикального наведения пушки
