М. Барятинский - Пехотный танк «Валентайн»

Рассказ о модернизации танка «Валентайн» был бы не полным без упоминания еще двух боевых машин, готовившихся ему на замену. Речь идет о проекте Vanguard. Эту машину, по-видимому, следует рассматривать как модификацию «Валентайна», поскольку в документах тех лет она проходит под названием Valentine-Vanguard. Боевая масса машины составляла 16,5 т, вооружение — 6-фунтовая пушка и спаренный пулемет BESA, экипаж 3 человека. Танк должен был развивать скорость на 8 км/ч большую, чем «валентайны» последних моделей. Судя по документам, эта машина проходила испытания в 1943 году, и они завершились не вполне удачно. Во всяком случае, больше об этом танке ничего не известно, за исключением того, что спроектированные для него отдельные узлы использовались при создании самоходного орудия Archer.

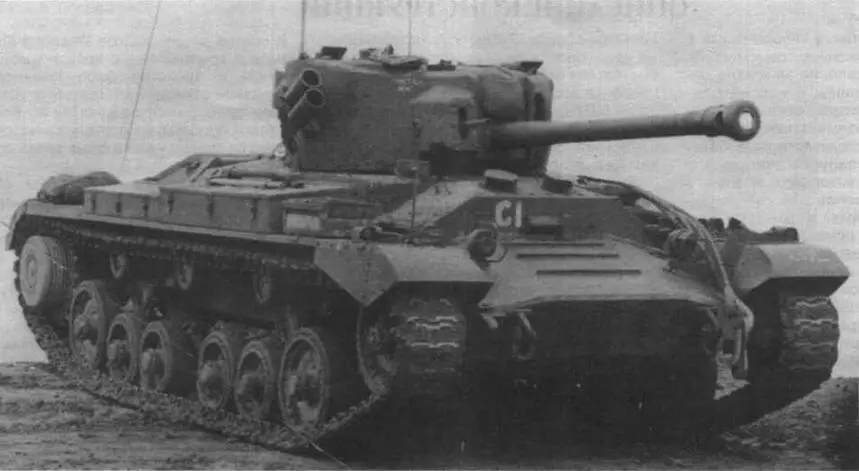

Последняя серийная версия пехотного танка Мк III — Valentine XI

В 1942 — 1943 годах в качестве утяжеленной версии «Валентайна» начал разрабатываться танк А38 Valiant. Его масса — 27 т, а максимальная толщина брони достигала 112 мм. В первоначальном проекте в качестве основного вооружения предусматривалась 6-фунтовая пушка с возможностью ее замены в дальнейшем на 75-мм. Спаренная установка пушки и пулемета размещалась в массивной литой маске, практически составлявшей всю переднюю часть большой трехместной башни. Маска крепилась к сварной башне десятью огромными болтами с пулестойкой головкой. Возросшая масса танка потребовала внести изменения и в ходовую часть. В 1944 году было построено два прототипа, отличавшихся друг от друга типом силовой установки и ходовой частью. На танке Valiant 1 устанавливались американский дизель GMC мощностью 210 л.с. и ходовая часть с шестью опорными катками, взятыми у Valentine (заимствовались только катки большого диаметра). Valiant 2 оснащался карбюраторным мотором Rolls-Royce Meteorite мощностью 450 л.с. и ходовой частью от опытного танка АЗЗ. Окончание войны и концентрация работ британской танковой промышленности на создании танка Centurion положили конец проектированию Valiant.

КОМПОНОВКАтанка классическая с кормовым расположением трансмиссии.

Отделение управления занимало переднюю часть машины. В нем находились сиденье водителя, органы управления, щитки контрольных приборов, две шестивольтовые аккумуляторные батареи, розетка для запуска двигателя и подзарядки аккумуляторов от внешнего источника тока, звонок для сигнализации водителю с кормы танка, ТПУ, приборы внутреннего освещения.

Боевое отделение находилось в средней части танка. Над ним на шариковой опоре размещалась башня, к которой крепился вращающийся вместе с ней пол с боекомплектом и сиденьями членов экипажа. В передней части башни, в маске, устанавливалось вооружение; в задней ее части, в нише, располагалась радиостанция и имелось отверстие для воздухопритока. В центре боевого отделения под полом башни помещалось ВКУ.

В моторном отделении находился двигатель с агрегатами питания, смазки, охлаждения и электрооборудования. Слева от двигателя размещались основной топливный бак и топливный бак постоянного давления, справа — масляный фильтр и две аккумуляторные батареи.

В отделении трансмиссии устанавливались заливной бак системы охлаждения, два радиатора, главный фрикцион, коробка передач, два бортовых фрикциона и масляный бак.

Главной особенностью конструкции КОРПУСА и БАШНИ являлось отсутствие каркасов для их сборки. Броневые плиты обрабатывались по соответствующим шаблонам так, что они взаимно замыкались при сборке. Затем осуществлялось их крепление друг к другу с помощью болтов, заклепок и шпонок. Допуски при пригонке различных деталей не превышали 0,01 дюйма (0,254 мм). На танках ранних выпусков борта башни были составными, затем их заменили литой кольцевой деталью.

Для посадки механика-водителя в крыше отделения управления имелись два люка, крышки которых автоматически запирались изнутри защелками. Открывание люков облегчало использование торсионно-пружинного механизма. В открытом положении крышки люков фиксировались задвижками. Под сиденьем водителя, в днище корпуса, размещался люк-лаз для аварийного выхода экипажа из танка.

В середине лобового броневого листа располагался смотровой люк водителя, а по бокам два перископических прибора наблюдения Mk IV.
