Арсенал-Коллекция 2015 № 01 (19)

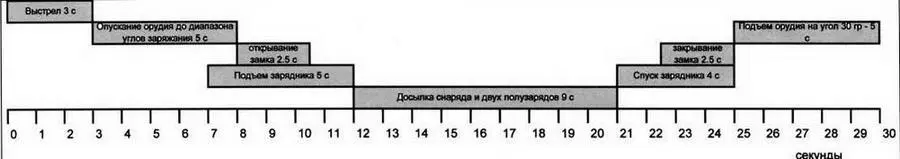

Цикл стрельбы 14-дм./52 клб береговой башенной установки при максимальном угле возвышения +30°

Горизонтальное наведение осуществлялось посредством электродвигателя в 30 л.с. с муфтой Дженни, позволявшими производить вращение плавно и непрерывно без толчков. Скорость вращения башни могла изменяться от наибольшей 2° в 1 секунду (полный оборот в 3 минуты) до наименьшей 5° в течение 1 часа (или один полный оборот в течение 72 часов, т.е. 3 суток). Мощность электродвигателя значительно превосходила требуемую для вращения в нормальных условиях, что давало возможность размалывать куски бетона, которые могли бы попасть в зазор между вращающейся и неподвижной броней. Тем не менее, в привод горизонтального наведения были включены муфты трения, предупреждавшие поломку механизмов в случае сильного заклинивания башни, например осколком снаряда. Ручное вращение башни обеспечивалось усилиями 8 человек. Вращение башни в каждую сторону было возможно на полные 360°. Для наведения орудий на цель планировали использовать приборы центрального управления огнем системы Эриксона и вспомогательные приборы для стрельбы по невидимой цели. Горизонтальная наводка башни должна была производиться тремя способами. Во-первых - по приборам совмещения стрелок от перископического прицела, установленного вне башни в особом командном посту, с поправкой на параллакс удаления прицела от башни. Во-вторых - по указаниям по телефону числа градусов и минут угла поворота башни. В-третьих - непосредственно из башни с помощью выдвигаемых на высоту до 2.1 м перископических прицелов горизонтального наводчика и башенного командира, с принятием автоматических горизонтальных поправок. Вертикальное наведение производилось посредством электродвигателя в 25 л.с. или ручного привода с помощью зубчатого сектора, сцепленного с шестерней. Регулятор скорости (муфта) Дженни допускала наибольшую скорость вертикального наведения 3° в секунду при электрическом действии и 1° в секунду при ручном действии усилием 1-2 человек. Наименьшая скорость в обоих случаях была около 5° в 1 час. Угол вертикальной наводки орудий составлял от -3° до +30°. Вертикальная наводка осуществлялась либо по приборам совмещения стрелок, либо по уровню и дуге, устанавливаемым по приказаниям из командного поста.

Для переговоров в пределах башни и погребов прокладывались переговорные трубы диаметром 4-5 см с рупорами и резонаторами, свистками и указателями, в какую трубу говорят. Основные электродвигатели 14-дм./52 клб береговых башенных установок, также как и башенных установок линейных крейсеров типа «Измаил», работали не на постоянном, а на трехфазном переменном токе, для них использовались электромагнитные муфты. Для производства учебной стрельбы на крыше башни устанавливалась 75 или 102-мм пушка на тумбе, причем наводка орудия могла производиться или автоматически совместно с 14-дм. орудиями, или независимо от них. Отопление и вентиляция башни осуществлялось посредством воздухонагнетательной системы. Для обслуживания одной башни требовалось около 65 человек команды. Весовые и стоимостные характеристики башни (в ценах на 1913 г.) представлены в таблице.

(Продолжение следует...)

Максим КОЛОМИЕЦ

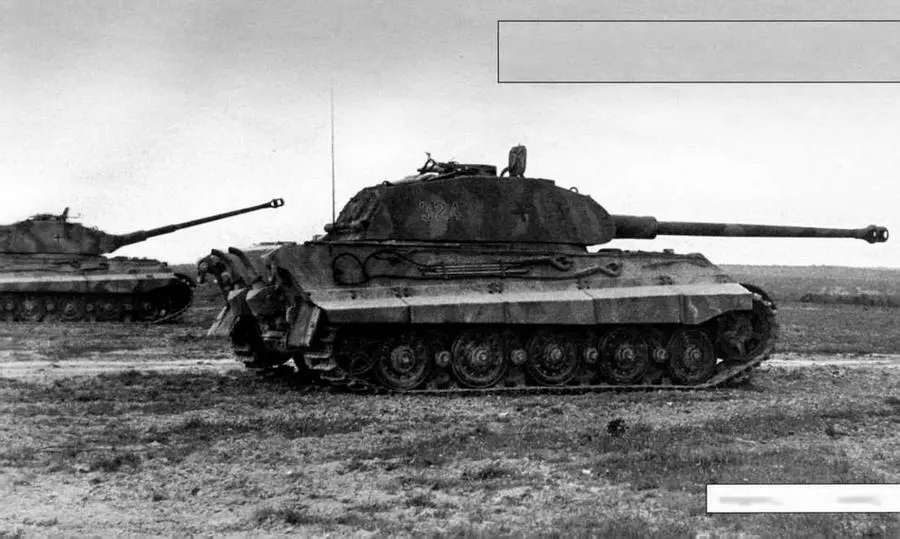

Учения танков «Королевский тигр» из состава 503-го батальона тяжелых танков. Лето 1944 года. Машины имеют так называемую «поршевскую» башню

Первая попытка создать танк с длинноствольной 88-мм пушкой была предпринята компаниями Porsche (руководитель - доктор Фердинанд Порше) и Friedrich Krupp AG еще в конце 1941 года. При этом Porsche занималась разработкой шасси, a Krupp - башней с вооружением. Предполагалось установить в новом танке 88-мм пушку KwK L/71 с длиной ствола в 71 калибр.
