Арсенал-Коллекция 2015 № 01 (19)

В 1930-32 гг. Металлический завод изготовил шесть железнодорожных артиллерийских транспортеров ТМ-1-14, на которые были установлены 14-дм. стволы английского производства. С 1935 г. 14-дм./52 клб орудия стали ремонтироваться и перестволяться на заводе «Баррикады», как стал к тому времени называться Царицынский завод.

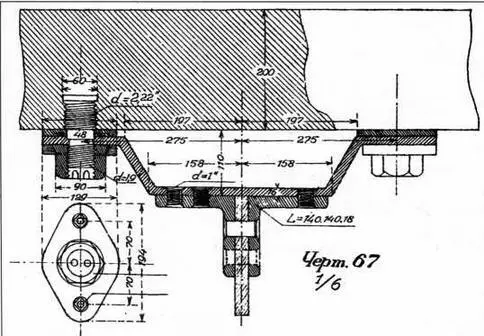

Двухорудийная 14-дм./52 клб башенная установка. Крепление брони к балке каркаса посредством упругой связи

Описание конструкции 14-дм. башенных установок заказа Морского ведомства

Башенная установка имела диаметр по вращающейся броне 11 500 мм, высоту от дна башенного колодца до верхнего среза крыши башни около 11 100 мм, диаметр шарового погона 10 070 мм, расстояние между стволами 3000 мм.

Вращающаяся броня имела цилиндроконическую форму с плоской крышей, слегка наклоненной в сторону амбразур. Боковая броня состояла из отдельных изогнутых крупповских цементированных плит, скрепленных между собой шпонками, имеющими в сечении вид двойного ласточкиного хвоста. Передние плиты имели толщину 300 мм и наклон к горизонту 60°, вертикальные тыльные плиты в секторе 90°- толщину 250 мм, боковые плиты толщиной 300 мм имели наклон переходный между наклонами передних и тыльных плит. В передних плитах были вырезаны амбразурные отверстия для пропуска тел орудий, а для защиты внутренности башни от осколков снарядов, которые могли проникнуть через амбразуры, имелись броневые щиты из крупповской стали толщиной 75 мм, которые были скреплены с качающейся частью орудийного станка упругими связями. Амбразуры закрывались легко снимаемыми ставнями с уплотнением из резины или кожи, кроме того для воспрепятствования проникновению в башню воды, пыли и газов во время стрельбы, применялись особые чехлы («штаны») из кожи, закрывавшие амбразуры. Броневые плиты крыши из крупповской цементированной стали первоначально имели толщину 150 мм, позднее она была увеличена до 200 мм. Плиты крыши были скреплены с продольными и поперечными балками каркаса также посредством особых упругих связей, а с боковой броней - угольниками на гужонах. Жесткость упругих связей была предусмотрена меньше, чем жесткость каркаса, чтобы удары снарядов о броню не передавались резко столу, боевому штыру и не расстраивали действие башенных механизмов. Для замены орудий и станков не требовалось разбирать всю крышу, достаточно было снять лишь некоторые плиты. В крыше башни имелись два закрывавшиеся герметически броневыми крышками отверстия для перископических прицелов, предназначавшихся на случай стрельбы прицельной наводкой. На крыше башни располагались бронеколпаки поста командира башни и поста горизонтального наведения. На полу боевого отделения впереди станков была положена броневая подшивка толщиной 75 мм.

Неподвижная броня установки (кираса) имела цилиндрическую форму и состояла из изогнутых плит крупповской брони. Толщина передних и боковых плит составляла 300 мм, тыльных - 150 мм, плиты между собой соединялись шпонками «двойной ласточкин хвост». Между неподвижной и вращающейся броней был зазор 9 см, увеличивавшийся книзу для облегчения удаления осколков, которые могли бы попасть в зазор. Для этого вращающуюся часть можно было приподнять на домкратах. Зазор между неподвижной и вращающейся броней прикрывался мамеринцем.

Установка состояла из поворотной и неподвижной частей. Основой поворотной части был вращающийся стол башни, состоявший из нескольких продольных и поперечных балок, скрепленных между собой верхним и нижним горизонтальными, а по окружности и вертикальными листами, образовывавшими цилиндрический барабан. На продольных балках стола в боевом отделении были установлены кронштейны для приема цапф качающихся частей станков орудий. Станки орудий были снабжены гидравлическими компрессорами и воздушными накатниками. На поверхности стола были установлены 25-мм продольная (с лазом в задней части) и 50-мм поперечная броневые переборки и боковые стойки. Все они были скреплены вверху продольными и поперечными балками, а по периферии стола стальными листами обшивки, образовывая каркас, к которому особыми упругими связями крепилась вращающаяся броня. В пространстве внутри стола (рабочем отделении) размещалась большая часть лебедок, электродвигателей и других механизмов башенной установки. К нижней части стола башни была прикреплена поданная труба с направляющими зарядников для подачи боеприпасов в боевое отделение. Внизу поданной трубы был укреплен центральный нижний штыр башни с каналом для пропуска электрических кабелей.
