Неподвижная часть установки состояла из жесткого барабана с установочными частями, а также неподвижной брони кирасы. Жесткий барабан, служивший опорой всей вращающейся части башни, представлял собой цилиндрическую клепаную конструкцию, состоящую из ряда вертикальных стоек, обшитых с двух сторон листовой сталью. Жесткий барабан устанавливался на шаблонное кольцо фундамента и притягивался к нему с помощью фундаментных болтов. Жесткий барабан на треть высоты заделывался в бетон окружавшего башню массива, а верхняя часть барабана оставалась свободной, между ней и бетонным массивом оставался промежуток шириной около 10 см. По окружности жесткого барабана были проделаны 2 отверстия-лаза для сообщения с башней и 4 пары отверстий-окон для подачи снарядов и зарядов из прилегающих снарядных и зарядных погребов. Подвижная часть башни вращалась на горизонтальном шаровом погоне, верхний погон которого был прикреплен к нижней части стола башни, а нижний шел по верху жесткого барабана. Между внешней окружностью стола и жестким барабаном располагался внешний вертикальный погон боевого штыра с вертикальными катками. При выстреле или ударах вражеских снарядов вращающаяся часть башни садилась катками на прикрепленный к жесткому барабану погон боевого штыра. Внутри жесткого барабана был закреплен цевочный обод привода горизонтального наведения. По верху жесткого барабана имелась кольцевая площадка под 125-тонные домкраты для подъема вращающейся части башни, а в нижней части - кольцевая площадка для движения людей.

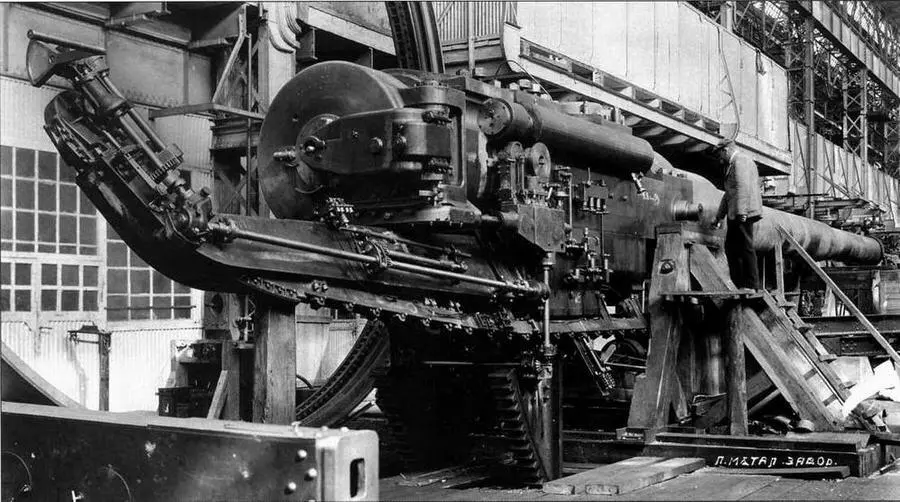

Регулировка 14-дм./52 клб «английского» орудия в цеху Металлического завода. На переднем плане цепной прибойник для досылки снаряда и полузарядов, скрепленный с орудийным станком. 3.07.1917 г.

В бетонном массиве, окружавшем башню, было устроено по два снарядных и два зарядных погреба, в общей сложности на 200 снарядов и 400 полузарядов, хранившихся на металлических стеллажах. Для обеспечения доступа к каждому снаряду и механизации их подачи в установках Морского ведомства было предусмотрено стеллажное хранение снарядов, а для передачи снарядов к перегрузочному посту использовались особые тележки, которые передвигались по рельсам усилием двух человек при помощи ручных розмахов. В этом башенные установки заказа Морского ведомства, как 12-дм., так и 14-дм., отличались от установок заказа Военного ведомства, в которых снаряды перемещались храпами по кольцевому монорельсу на потолке погреба. На тележке находились два взаимосвязанных уравновешенных снарядных лотка, которые ручным приводом поднимались и опускались для установки напротив требуемой пары снарядов на стеллажах, после чего снаряды перетаскивались на лотки тележки особым шпилем, размещенным на тележке. Далее тележка перемещалась к перегрузочному посту, куда передавались снаряды, в нужном месте она застопоривалась пружинным стопором. Использование снарядных тележек было новым, но не очень удачным решением, т.к. они оказались достаточно тяжелы и неудобны для обеспечения требуемой скорострельности. Снаряды из лотков перегрузочных постов далее вручную передвигались в неподвижные лотки, а из них-в наклонные питатели, установленные на вращающейся кольцевой платформе. Подача полузарядов осуществлялась аналогично, однако шпилей на тележках не имелось, полузаряды перегружались вручную. Перегрузочные посты полузарядов закрывались спереди специальными автоматическими крышками, открывавшимися только во время перегрузки, а со стороны погреба перегрузочные посты были закрыты крышками, открывавшимися вручную при начале работы. От перегрузочных постов к питателям, установленным на вращающейся платформе, полузаряды подавались по роликовым рамам. Вращающаяся платформа приводилась в движение вокруг центральной поданной трубы посредством электромотора или ручных розмахов, а для приема или передачи боеприпасов она сцеплялась, соответственно, с жестким барабаном или поданной трубой. Снаряды и полузаряды передавались из питателей в зарядники через короткие трубы, закрываемые изнутри автоматическими крышками, открывавшимися при опускании зарядников и закрывающимися после перегрузки боеприпасов. Для недопущения нарушения правильности действия подачи боеприпасов была установлена взаимная замкнутость отдельных ее частей. К орудиям снаряды и полузаряды подавались для каждой пушки отдельным зарядником на один снаряд и два полузаряда, которые загружались с противоположных сторон через соответствующие окна в поданной трубе. Нагруженные зарядники подавались к казенной части орудий по направляющим посредством стальных тросов, перекинутых через ряд шкивов и переданных на барабан лебедки. Для облегчения работы лебедки зарядники были уравновешены особыми противовесами. Направляющие имели кривизну, допускающую заряжание в пределах угла возвышения орудий от -1° до +15°, при этом одновременно могла производиться и вертикальная наводка орудий. Подъем зарядника производился как электромотором, так и вручную усилием 4-6 человек. Одновременно с началом подъема зарядников при помощи электропривода производилось открывание замков орудий. Снаряд и два полузаряда досылались в зарядную камору орудия посредством цепных прибойников, связанных с качающейся частью станков орудий. Прибойник приводился в действие электромотором или вручную, после досылки боевого комплекта замок закрывался, и орудие было готово к выстрелу. Управление всем заряжанием можно было производить или автоматически с зарядного поста, или не автоматически посредством рубильников. Помимо описанной системы подачи, для каждого орудия была предусмотрена независимая система подачи снарядов и зарядов по отдельным трубам, причем их диаметр был увеличен до размера, допускающего свободный спуск носилок-кресел с ранеными. Заряжание при независимой подаче было возможно лишь при угле возвышения 0°. После выстрела производилось продувание канала ствола орудия сжатым воздухом под давлением 120- 15O атм через отверстие в теле казенника, открывавшееся при открывании замка.
