М. Барятинский: Бронеколлекция 2003 № 01 (46) Амфибии Красной Армии

Движение на плаву обеспечивали трехлопастный гребной винт и установленный в его струе руль большой площади. Плавучесть танка повышалась за счет двух поплавков, крепившихся к надгусеничным полкам. Правда, они были изготовлены уже не из дорогостоящей бальзы, а заполнялись пробкой или сушеными водорослями.

При массе в 3 т танк развивал скорость на суше 45 км/ч, на плаву — 5 км/ч.

Плавающий танк Т-41 разработали в двух вариантах. Первый образец обладал большим запасом плавучести, но был слишком высок, имел нереверсивный винт и плохую управляемость на плаву, поскольку рули устанавливались не в потоке, а по бокам винта. На втором образце (возможно, переделанном из первого) эти недостатки частично устранили, однако вследствие неудачно выбранной формы корпуса и неправильного расположения центра тяжести при движении на плаву носовая часть танка зарывалась, а корма приподнималась.

При массе 3,2 т, идентичных с Т-33 силовой установке и ходовой части Т-41 на суше развивал скорость до 40 км/ч, а на воде — 4,5 км/ч.

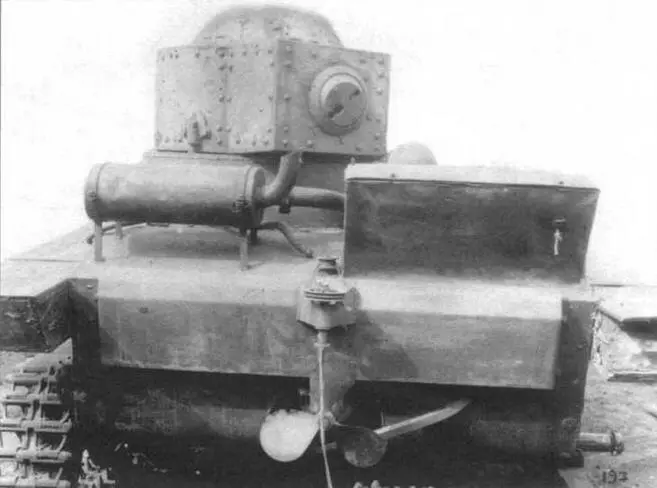

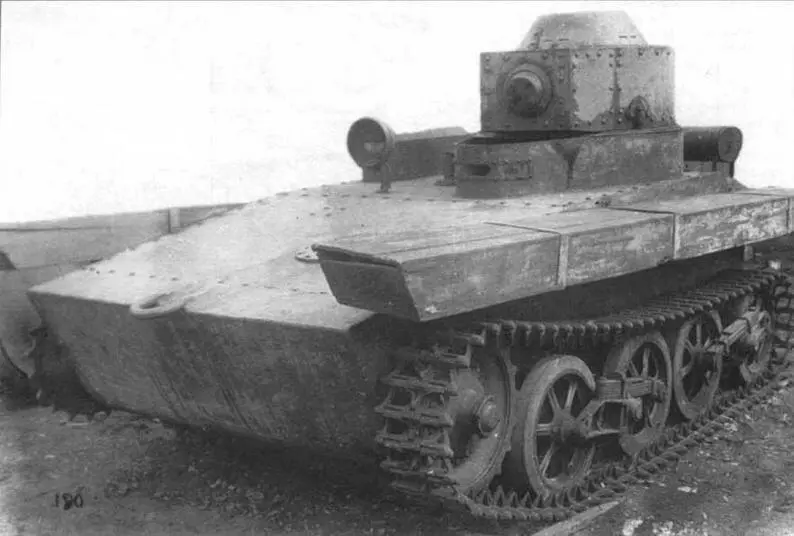

Легкий плавающий танк Т-33 на базе хранения опытных образцов на НИБТПолигоне в Кубинке. 1930-е годы. Большая часть элементов ходовой части по правому борту отсутствует

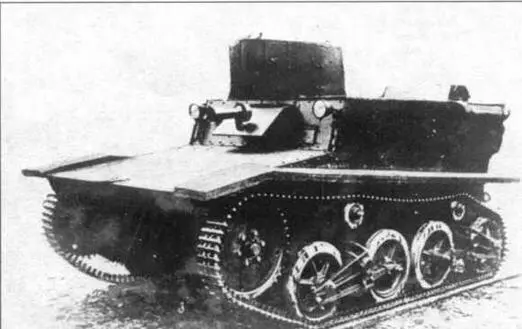

Плавающий танк Т-41

Особняком от Т-33 и Т-41, представлявших собой развитие, а отчасти и прямое копирование танка Carden-Loyd, стоял созданный в том же 1932 году колесно-гусеничный танк ПТ-1. Работы по нему начались двумя годами раньше, когда УММ РККА разработало тактико-техническое задание (ТТЗ) на средний плавающий танк с боевой массой, не превышающей 20 т, вооруженный 45-мм пушкой и тремя пулеметами, с экипажем из 6 человек, максимальной скоростью движения по шоссе 30 км/ч и броней, защищавшей от 37-мм снарядов на дистанции свыше 1000 м. В августе 1930-го ТТЗ направили на Ижорский завод и завод «Большевик» для технического заключения.

На основе этого техзадания в Техническом отделе ЭКУ ОГПУ разработали проект колесно-гусеничного плавающего танка ПТ-1 (ведущий конструктор — Н.А.Астров). К осени опытный образец танка ПТ-1 был готов.

Корпусу машины придали форму, обеспечивавшую хорошую остойчивость и малую величину сопротивления при движении на плаву. Для создания запаса плавучести были предусмотрены дополнительные водоизмещающие емкости по бортам корпуса. По периметру корпуса располагалась поручневая антенна радиостанции 71-ТК-1. Башня — цилиндрической формы, с небольшой кормовой нишей, в которой находилась часть боекомплекта пушки. 45-мм пушка 20К образца 1932 года была спарена с пулеметом ДТ. Еще два таких же пулемета разместили в шаровых установках по бортам башни; четвертый ДТ — в шаровой установке в лобовом листе корпуса справа. Стволы пулеметов защищались кожухами, видимо, для избежания попадания воды внутрь танка при движении на плаву. Боекомплект пушки состоял из 88 выстрелов, пулеметов — из 3402 патронов.

В кормовой части корпуса располагались карбюраторный двигатель М-17Ф мощностью 500 л.с. и агрегаты силовой передачи: главный фрикцион сухого трения, коробка передач с механизмом поворота, в качестве которого использовался двойной дифференциал, две коробки отбора мощности на гребные винты и две бортовые передачи.

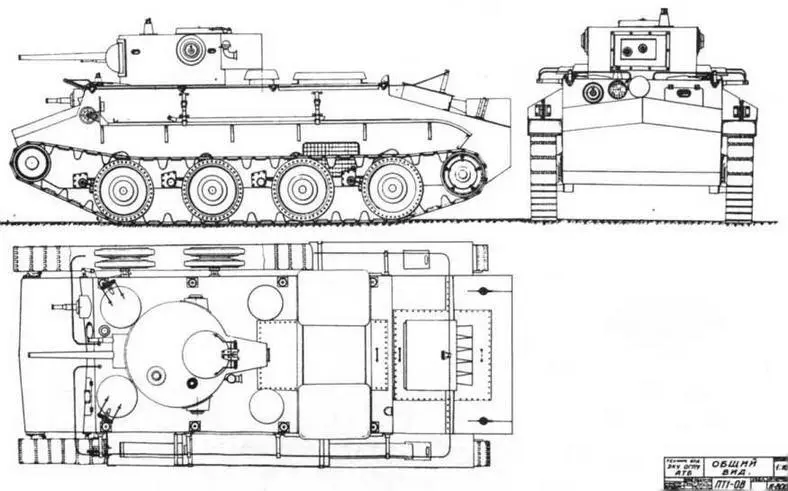

Фотокопия рабочего чертежа танка ПТ-1

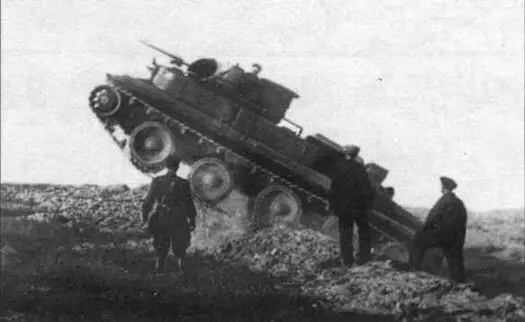

Колесно- гусеничный плавающий танк ПТ-1Л. 1934 год

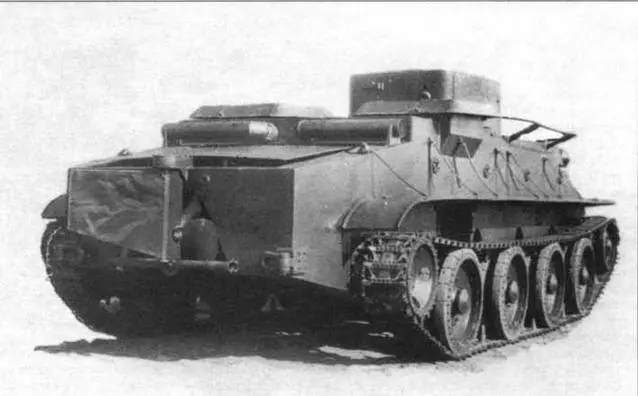

Плавающий танк 11Т-1А во время заводских испытаний. 1934 год

Ходовая часть, применительно к одному борту, включала в себя четыре сдвоенных обрезиненных опорных катка большого диаметра, ведущее колесо заднего расположения и направляющее колесо. Зацепление — гребневое. При движении на колесном ходу ведущими являлись все опорные катки, в которых были встроены редукторы. Подвод мощности от коробки передач к опорным каткам осуществлялся с помощью двух бортовых карданных валов. Передняя и задняя пары опорных катков — управляемые.
