На базе 38(f) строились самоходноартиллерийские установки, командирские и разведывательные танки, тягачи для подвоза боеприпасов.

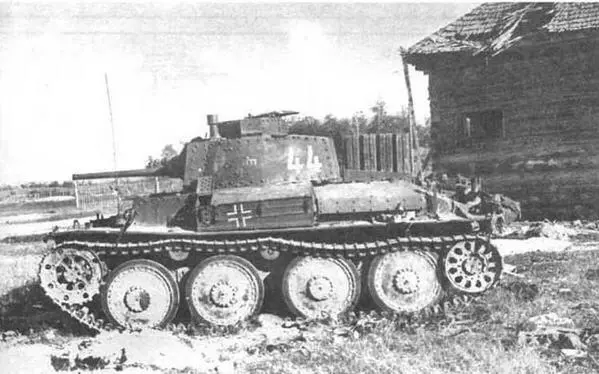

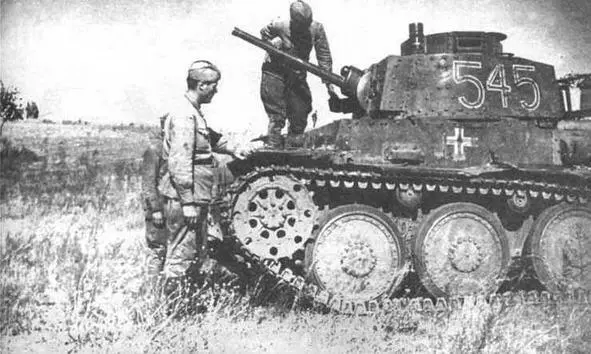

Легкие танки Pz.38(t), подбитые на Восточном фронте. На фото вверху — оставленный экипажем танк из состава 3-й танковой дивизии (3.Panzer- Division). июль 1941 года. В центре — красноармейцы осматривают одну из подбитых машин 22-й танковой дивизии (22. Panzer-Di vision), северо-западнее Сталинграда. август 1942 года

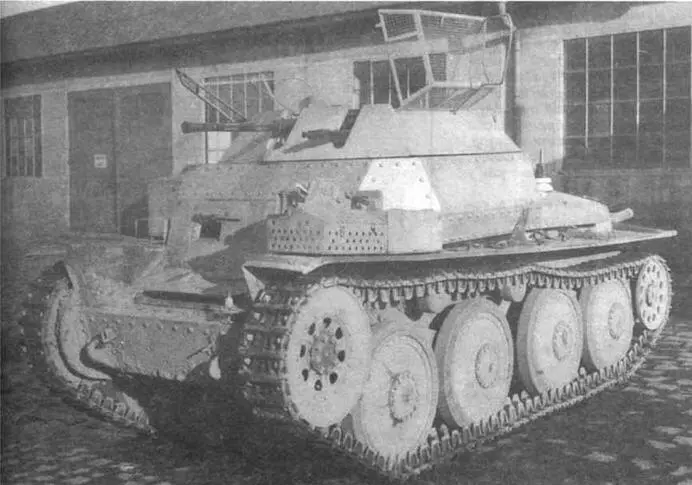

Разведывательный танк Aufklärer 38(1) па заводском дворе

БОЕВАЯ МАССА, т: 9,7.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина-4610, ширина —2135, высота — 2252, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка KwK А7 L/42 калибра 37 мм, два пулемета MG 37(t) калибра 7,92 мм.

БОЕКОМПЛЕКТ: 72 артвыстрела, 2700 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50; борт —30; корма —12; крыша — 10; днище — 8; башня —15 — 50.

ДВИГАТЕЛЬ: Praga ЕРА, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 125 л.с. (92 кВт) при 2000 об/мин., рабочий обьем 7754 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, планетарная коробка передач (5+1), бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт, подвешенных попарно на листовых рессорах, два поддерживающих катка, ведущее колесо переднего расположения; в каждой гусенице 93 трака шириной 293 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 42. ЗАПАС ХОДА, км: 230.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 28,7; ширина рва, м — 2,1; высота стенки, м — 0,8; глубина брода, м —0,8.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

Первый по-настоящему боевой танк Вермахта. Разрабатывался в качестве машины для командиров взводов "ZW" (Zugführerwagen). С 1940 до начала 1943 года был основным средним танком германской армии. Выпускался фирмами Daimler-Benz, Henschel, MAN, Alkett, Krupp, FAMO, Wegmann, MNH и MIAG. В производстве с 1936 по 1943 год.

Серийные модификации:

Pz.IIIA — предсерийный вариант массой 15,4 т. Двигатель Maybach HL 108TR мощностью 250 л.с. Скорость 32 км/ч. Экипаж 5 чел. Габариты: 5690x2810x2340 мм. Вооружение: 37-мм пушка KwK L46.5 и три пулемета MG 34. Изготовлено 10 единиц.

Pz.IIIB — новая ходовая часть с восемью опорными катками малого диаметра и блокированной балансирной подвеской на листовых рессорах. Командирская башенка унифицирована с Pz.IVA. Изготовлено 15 единиц.

Pz.IIIC — незначительные отличия от предыдущей модели. Несколько изменены подвеска, система выхлопа и планетарный механизм поворота. Масса 16 т. Изготовлено 15 единиц.

Pz.IIID — толщина лобовой и бортовой брони увеличена до 30 мм. Усовершенствована подвеска и введена новая командирская башенка. Боевая масса 19,8 т. Изготовлено 30 единиц.

Pz.IIIE—ходовая часть с шестью опорными катками и торсионной подвеской. Двигатель Maybach HL 120TR мощностью 300 л.с. Введены двухстворчатые бортовые люки в башне, установка курсового пулемета. Kugelblende 30, комбинированный прибор наблюдения механика-водителя, эвакуационные люки в бортах корпуса. Изменениям подверглась кормовая часть корпуса. Вооружение осталось прежним. Боевая масса 19,8 т. Скорость 35 км/ч. Изготовлено 96 единиц.

Pz.IIIF— незначительно модернизированный Pz.IIIE. Изготовлено 435 единиц.

В последующем все танки вариантов Pz.IIIE и Pz.IIIF были перевооружены 50-мм пушкой KwK 38. При этом число пулеметов сократилось до двух.

Pz.IIIG — незначительные изменения в деталях корпуса. Новая командирская башенка с пятью смотровыми приборами. Вооружение: 50-мм пушка KwK 38 и два пулемета MG 34. Изготовлено 600 единиц (из них 54 в тропическом исполнении Pz.IIIG (trop).

Pz.IIIH — новая конструкция направляющего и ведущего колеса. Дополнительная 30-мм плита на лобовой части корпуса. Гусеницы шириной 400 мм. Изменена кормовая часть башни. Боевая масса 21,6 т. Вооружение и двигатель без изменений. Изготовлено 310 единиц.

Pz.HU — лобовая броня толщиной 50 мм, шаровая установка курсового пулемета Kugelblende 50. С января 1942 года — 50-мм пушка KwK 39 с длиной ствола в 60 калибров. Изготовлено 2616 единиц (из них 1067 с длинноствольной пушкой).

Pz.IIIL (Sd. Kfz. 141/1)—увеличенная толщина брони маски пушки и дополнительная 20-мм броня в лобовой части корпуса. Ряд других мелких усовершенствований. Боевая масса 22,7 т. Габариты: 6280x2950x2500 мм. Двигатель и вооружение как у Pz.HU поздних выпусков. Изготовлено 653 единицы.
