М. Барятинский - Легкий танк Т-26

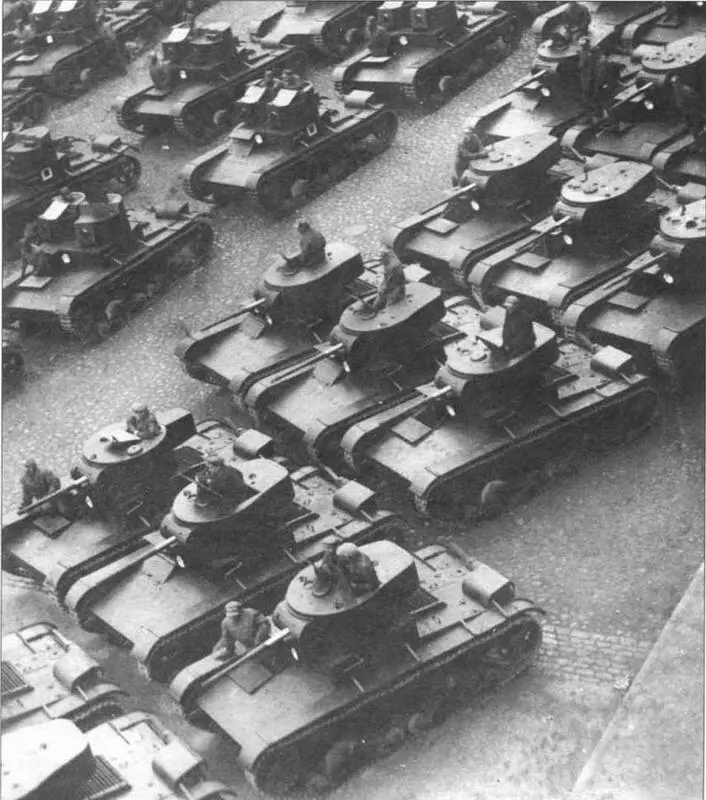

Первые однобашенные Т-26 обр. 1933 г. перед парадом в Ленинграде. 7 ноября 1933 г.

Кроме того, пулемет имел свой открытый прицел и мог стрелять независимо от орудия. При независимой стрельбе из пулемета сектор обстрела по вертикали составлял ±4,5°.

Боекомплект состоял из 136 пушечных выстрелов (у танков с радиостанцией — 96 выстрелов) и 2898 патронов (46 магазинов).

Выстрелы были уложены в специальных ящиках, расположенных на полу, в левой части боевого отделения. В этих ящиках 54 выстрела располагались в индивидуальных гнездах вертикально в шесть рядов по 9 выстрелов. Сверху ящики закрывались откидными крышками. которые одновременно являлись и настилом пола боевого отделения.

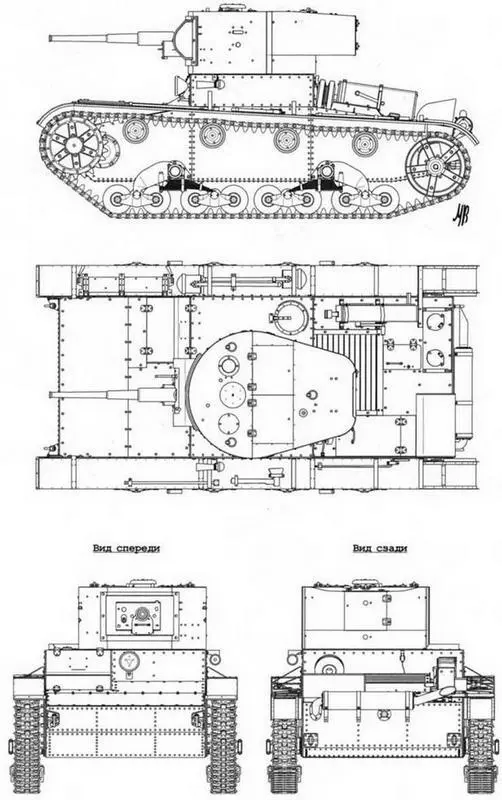

Т-26 обр. 1933 г.

Еще 30 выстрелов были уложены горизонтально в нише боевого отделения.

Двенадцать выстрелов размещались в башне. Снаряды удерживались специальными захватами по шесть штук справа и слева от спаренной установки.

Дополнительные 40 выстрелов у танков без радиостанции размещались в нише башни.

Пулеметные магазины (диски) укладывались в специальных железных ящиках на полу корпуса танка. Сверху ящики закрывались откидными крышками, которые вместе с крышками снарядных ящиков являлись общим настилом пола боевого отделения. В ящиках были размещены 40 дисков, еще 6 дисков располагались в специальном стеллаже на стенке башни с правой стороны.

Кроме основного пулемета, в танке перевозился запасной пулемет. Он размещался на специальных кронштейнах под настилом пола боевого отделения у левого борта танка.

Конструкция корпуса однобашенных танков ранних выпусков осталась практически без изменений, по сравнению с двухбашенными. Исключение составлял лишь подбашенный лист, на котором ближе к левому борту устанавливалась башня, а в задней части справа имелось вентиляционное отверстие, закрываемое крышкой.

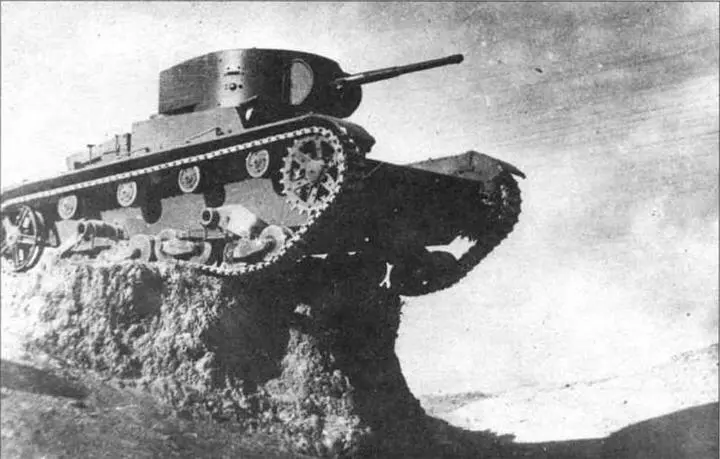

Т-26 ранних выпусков во время занятий на пересеченной местности. Башня танка имеет сварную маску пушки (лобовой щит)

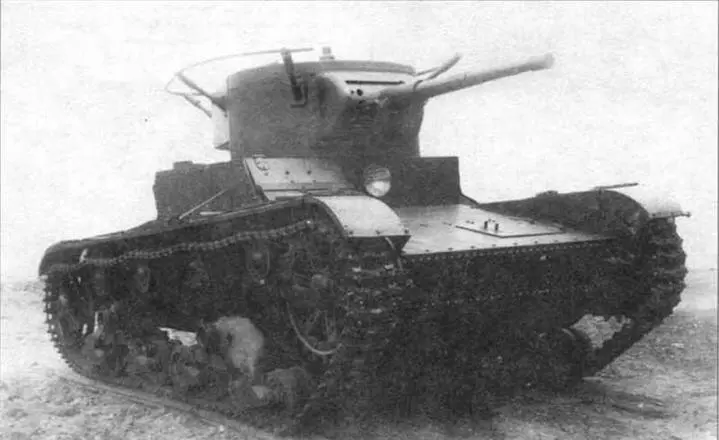

Радиотанк Т-26 обр. 1933 г.

Эта машина имеет черты как ранних моделей: трансмиссионный люк, откидывающийся вправо, фара без броневого кожуха, так и поздних — штампованный лобовой щит башни и съемные бандажи опорных катков. НИБТПолигон, 1940 г.

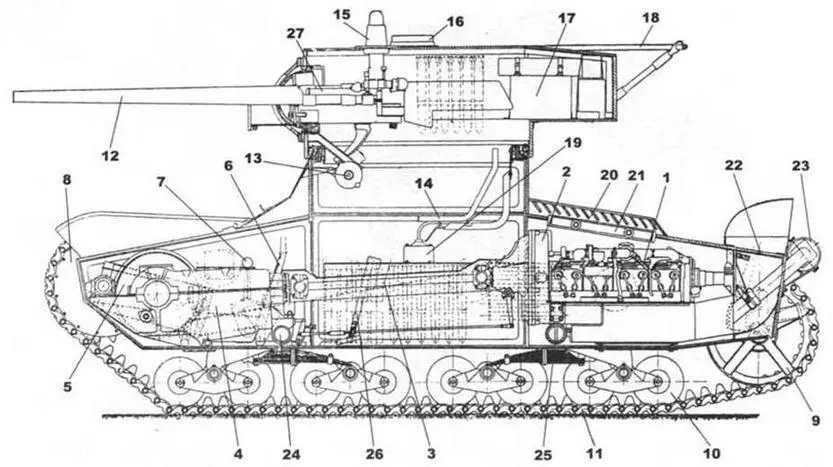

Компоновка танка Т-26 обр. 1933 г.:

1 — двигатель; 2 — главный фрикцион; 3 — карданный вал; 4 — коробка передач; 5 — бортовой фрикцион; 6 — рычаг управления; 7 — рычаг переключения передач; 8— ведущее колесо; 9 — направляющее колесо; 10—опорный каток; 11—гусеница; 12 — 45-мм пушка; /3 — маховик подъемного механизма пушки; 14 — сиденье наводчика; 15 — перископический прицел; 16 — колпак вентиляционного отверстия; 17 — радиостанция; 18 — антенна; 19— ВКУ; 20 — отверстие с жалюзи для входа охлаждающего воздуха; 21 — масляный радиатор: 22 — отверстие для выхода воздуха; 23 — глушитель; 24 передняя поперечная труба; 25 - задняя поперечная труба; 26 — сиденье механика-водителя; 27 — телескопический прицел

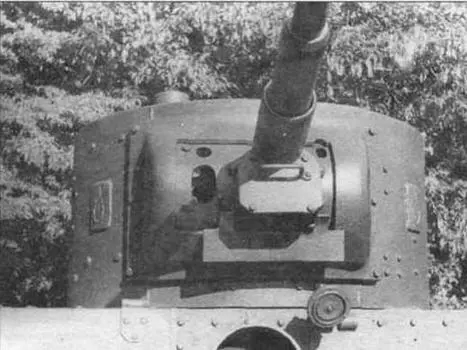

Маск-установка 45-ми пушки и спаренного пулемета ДТ (его амбраiypa слева от орудия со штампованный лобовым щитом. На бортах башни видны основания кронштейнов для крепления поручневой антенны

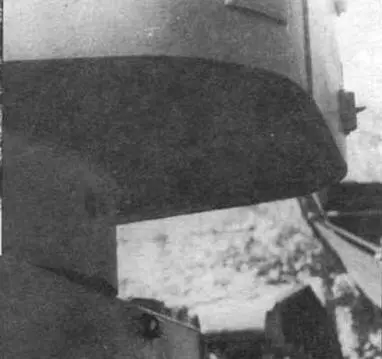

Кормовая часть цилиндрической башни. В корпусе башни, под нишей, имелась амбразура для стрельбы из личного оружия

Осенью 1933 года в верхнем наклонном лобовом листе корпуса появился люк доступа к трансмиссии. Первоначально его крышка открывалась в сторону левого борта, а впоследствии — вверх против хода танка. При этом размеры люка увеличились.

Уже в 1933 году на части танков начали устанавливать радиостанции 71-ТК-1, имевшие поручневые антенны. И если в первый год выпуска однобашенных Т-26 процент радиотанков был невелик (по-видимому, по причине отсутствия необходимого количества радиостанций). то в последующем он составил половину, а затем и превысил количество танков без радиостанций.
