М. Барятинский - Легкий танк Т-26

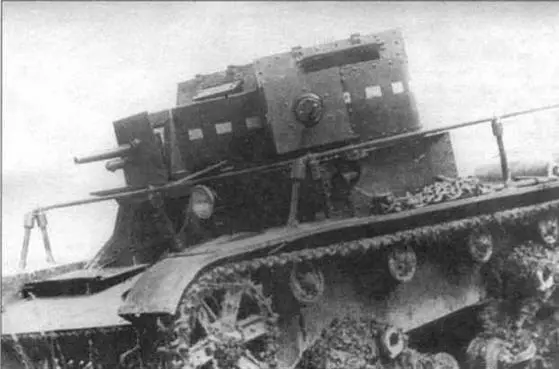

В марте 1932 года в Научно-испытательном институте связи началась работа по созданию специальных танковых средств связи. Уже в сентябре 1932 года первые 10 танков, оборудованные радиостанцией № 7Н, были переданы на испытания. На танках смонтировали поручневые антенны, стойки крепления которых располагались на надгусеничных полках. Антенный ввод находился в передней части крыши подбашенной коробки. Испытания прошли успешно и, как тогда говорили, "радийный танк", или "радиотанк управления" 1 января 1933 года был принят на вооружение. Однако серийное его производство развернуто не было по причине отсутствия серийного выпуска радиостанций.

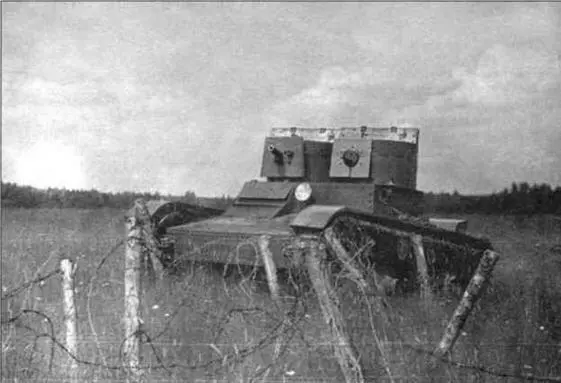

Пушечно-пулеметный Т-26 на маневрах. МВО. 1933 г.

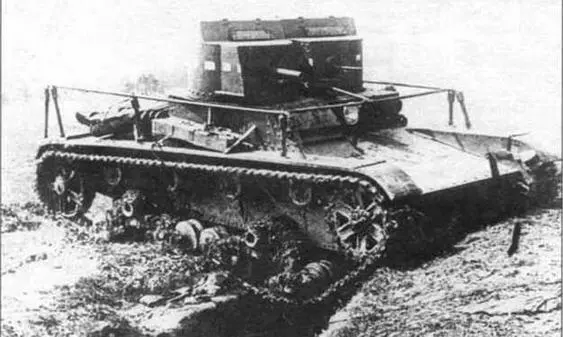

"Радиотанк управления" на учениях. 1933 г.

В марте 1932 года на вооружение Красной Армии была принята 45-мм противотанковая пушка 19К, разработанная на заводе № 8. Вслед за ней спроектировали установку 19К в танк, которая получила название "45-мм танковая пушка обр.1932 г." и заводской индекс 20К. По сравнению с ПС-2, танковая пушка 20К имела ряд преимуществ. Несколько увеличилась бронепробиваемость бронебойными снарядами, резко возросла (с 0,645 кг до 2,15 кг) масса осколочного снаряда, а масса взрывчатого вещества в снаряде — с 22 г до 118 г. Наконец, была увеличена скорострельность за счет введения вертикального клинового полуавтоматического затвора. Правда, отладка полуавтоматики заняла около четырех лет, и первые серии пушек 20К выпускались с 1/4 автоматики, затем с полуавтоматикой на бронебойных и 1/4 автоматики на осколочно-фугасных снарядах, и только в 1935 году стали поступать пушки с отлаженной полуавтоматикой на всех типах боеприпасов.

В декабре 1932 года Комитет Обороны обязал НКТП выпускать танки Т-26 (начиная с машины с заводским номером 1601) с 45-мм пушкой. Под эту пушку, спаренную с пулеметом ДТ, для танков Т-26 и БТ-2 была спроектирована новая башня. Испытания стрельбой показали полную ее надежность. Производство башен под 45-мм пушку началось в конце 1932 года на двух заводах — Ижорском и Мариупольском. Первый выпускал башни усовершенствованного типа (сварные с большой нишей), а Мариупольский первые 230 башен изготовил по первому варианту (клепаные с малой нишей). Большинство клепаных башен было установлено на танки БТ-5 и лишь очень незначительное количество— на Т-26.

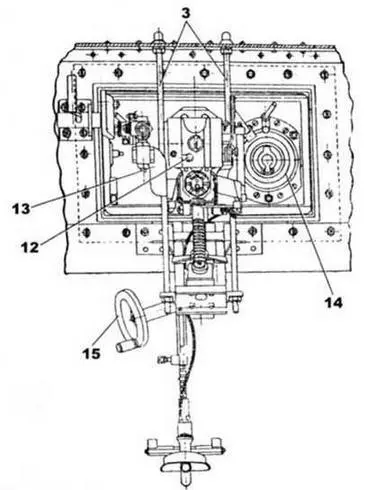

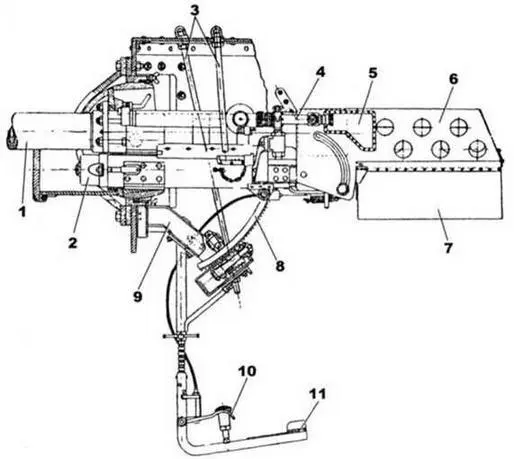

Установка 45-мм пушки в танке:

1 — ствол: 2 — цилиндр тормоза отката: 3 — тяги подъемного механизма: 4 — телескопический прицел: 5 — подушка: 6 — щиток гильзоулавливателя; 7 — брезентовый мешок гильлоулааливателя: 8 — сектор подъемного механизма: 9 — кронштейн подымного механизма: 10 — педаль спускового механизма: 11 — подножка: 12 — клин затвора: 13 — кронштейн телескопического прицела: 14— шаровая установка спаренного пулемета: 15 — маховик подъемного механизма

Корпус сварной башни имел форму цилиндра наружным диаметром 1320 мм с развитой кормовой нишей. Ниша имела овальную форму и служила противовесом пушки и одновременно местом для укладки боеприпасов или размещения радиостанции. В кормовом листе ниши находился люк с дверцей для демонтажа пушки. В нишах клепаных башен задняя стенка была глухая, без дверцы. В крыше башни имелся прямоугольный люк для посадки экипажа, закрывавшийся двумя крышками.

Вооружение однобашенного танка состояло из 45-мм танковой пушки образца 1932 г. и спаренного с нею пулемета ДТ. Углы вертикального наведения находились в пределах от - 8° до +25°.

Пушка имела полуавтоматический затвор механического типа с электромагнитным и ручным спусками, корытообразную люльку, гидравлический тормоз отката, пружинный накатник и секторный подъемный механизм. Стрельба из пушки и пулемета производилась ножными спусками, педали которых располагались на подножке под правой ногой наводчика.

Прицельные приспособления спаренной установки состояли из двух оптических прицелов, танкового телескопического прицела ТОП обр. 1930 г. и танкового перископического панорамного прицела ПТ-1 обр. 1932 г.
