М. Барятинский - Плавающий танк ПТ-76

Плавающий танк ПТ-76 — боевая бронированная машина легкого типа, имеющая классическую компоновку с кормовым расположением двигателя и трансмиссии. Внутри корпус танка разделен на три отделения: управления, боевое и силовое. Отделение управления расположено в носовой части корпуса. В нем размещены: рычаги и педали управления, привод управления волноотражательным щитком, контрольноизмерительные приборы, курсоуказатель (гирополукомпас ГПК-48, у ПТ- 76Б — ГПК-59), приборы наблюдения механика-водителя, аппарат № 3 танкового переговорного устройства, две аккумуляторные батареи, баллон со сжатым воздухом, кран-редуктор с манометром системы воздухопуска двигателя, два баллона и автомат системы противопожарного оборудования, ручной топливоподкачивающий насос, выключатель аккумуляторных батарей, реле стартера, сиденье механика-водителя и часть ЗИП.

Боевое отделение расположено в средней части корпуса танка и в башне. В башне размещены: пушка, спаренный пулемет, автомат Калашникова, прицельные приспособления, приборы наблюдения, часть боекомплекта, механизмы и электроаппаратура поворота башни, радиостанция, сигнальный пульт, вентилятор. Кроме того, в боевом отделении находятся: сиденье заряжающего (справа от пушки), сиденье командира (слева от пушки), ручной водооткачивающий насос (на танках без электрического насоса), вращающийся полик с частью боекомплекта и ВКУ, один или два ручных огнетушителя и часть ЗИП. По днищу боевого отделения проходят торсионные валы и тяги приводов управления.

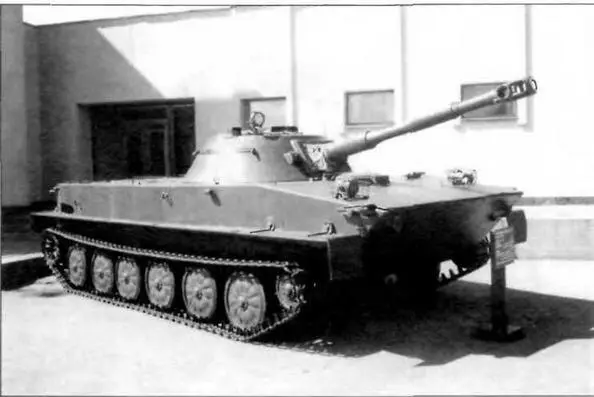

ПТ-76 поздних выпусков в экспозиции Музея Великой Отечественной войны в Киеве

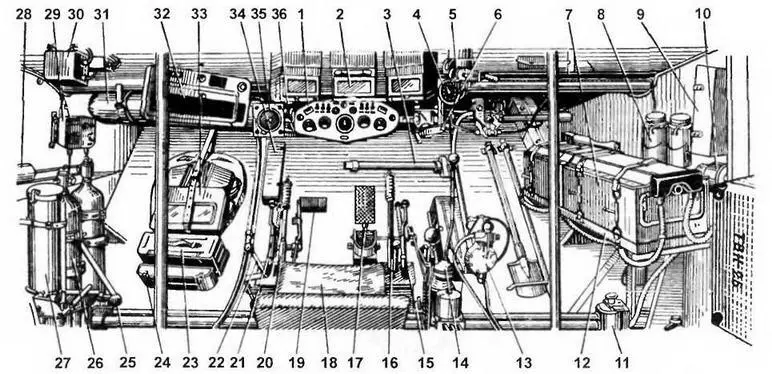

Отделение управления;

1 — центральный щиток; 2 — прибор наблюдения; 3 — кувалда; 4 — спидометр; 5 — механизм открывания и закрывания люка; 6 — рукоятка привода управления волноотражательным щитом; 7 — аккумуляторная батарея; 8 — бачок для питьевой воды; 9 — ящик приборов наблюдения; 10 — реле стартера; 11 — выключатель аккумуляторных батарей; 12 — аккумуляторная рама; 13 — ручной топливоподкачивающий насос; 14 — кулиса; 15,21—рычаги управления заслонками водометного движителя; 16,20 — рычаги управления бортовыми фрикционами и тормозами; 17 — педаль подачи топлива; 18 — сиденье механика-водителя; 19 — педаль главного фрикциона; 22 — рычаг управления муфтой внутреннего редуктора; 23 — ящик для инструмента; 24 — ящик для гранат; 25 — рычаг управления приводом дроссельной заслонки эжектора; 26 — баллон ППО; 27 — шприц-пресс; 28 — преобразователь гирополукомпаса; 29—автомат ППО, 30 — блок питания ТВН-2Б; 31 — баллон со сжатым воздухом, 32 — распределительный щиток; 33 — защитный колпак механика-водителя; 34 — ящик ЗИП электрооборудования; 35 — гирополукомпас; 36 — ключ для натяжения гусениц

Силовое отделение расположено в кормовой части корпуса танка и отделено перегородкой от боевого отделения. В силовом отделении размещены: двигатель, главный фрикцион, коробка передач, бортовые фрикционы, тормоза, внутренние редукторы, бортовые передачи, водометные движители, два топливных бака, масляный бак, масляный и водяной радиаторы, расширительный бачок, воздухоочиститель, эжектор системы охлаждения, форсуночный подогреватель, маслозакачивающий насос, механизм защиты двигателя от попадания воды, водооткачивающие насосы и оборудование системы дымопуска. По днищу силового отделения также проходят торсионные валы и тяги приводов управления.

КОРПУСтанка представляет собой жесткую конструкцию, сваренную из броневых листов. Он состоит из носовой части, бортов, кормовой части, днища, крыши и перегородки силового отделения.

Носовая часть корпуса состоит из верхнего и нижнего наклонных броневых листов, сваренных между собой, с бортовыми листами, подбашенным листом и днищем. По месту стыка верхнего и нижнего носовых листов при помощи четырех петель укреплен волноотражательный щит, который поднимается в рабочее положение с помощью ручного привода изнутри танка, с места механика-водителя. К верхнему носовому листу приварены бонки и стойки для крепления фар (у ПТ-76 ранних выпусков одной — ФГ-10, поздних выпусков двух — фары видимого света со светомаскировочной насадкой ФГ-102 и фары ФГ-100 с ИК- фильтром, у ПТ-76Б, соответственно, ФГ-127 и ФГ-125), сигнала и стойка для крепления двух рымов буксирных тросов.
