М. Никольский - Основной боевой танк М60

— компенсированный (с невращающимся зарядом) кумулятивный снаряд М456;

— бронебойно-фугасный снаряд М393 с пластическим ВВ и легкодеформируемой головной частью;

— снаряд М494 с готовыми стреловидными убойными элементами; дымовой снаряд М416.

Начальная скорость бронебойного подкалиберного снаряда — 1478 м/с.

В качестве вспомогательного вооружения на танке установлены спаренный с пушкой 7,62-мм пулемет М73 (слева от орудия в маске пушки) и 12,7-мм зенитный пулемет М85 (углы вертикального наведения от -15° до +60°), смонтированный в командирской башенке. Оба пулемета имеют укороченные ствольные коробки и свободные затворы, что улучшает отвод тепла от ствола. Боекомплект состоит из 1050 патронов калибра 12,7 мм и 5500 патронов калибра 7,62 мм.

Основная система управления огнем прямой наводкой состоит из нового монокулярного прицела-дальномера М17С, которым пользуется командир танка.

Серийный М60 с бульдозерным оборудованием М9. На башне установлена труба-лаз ОПВТ

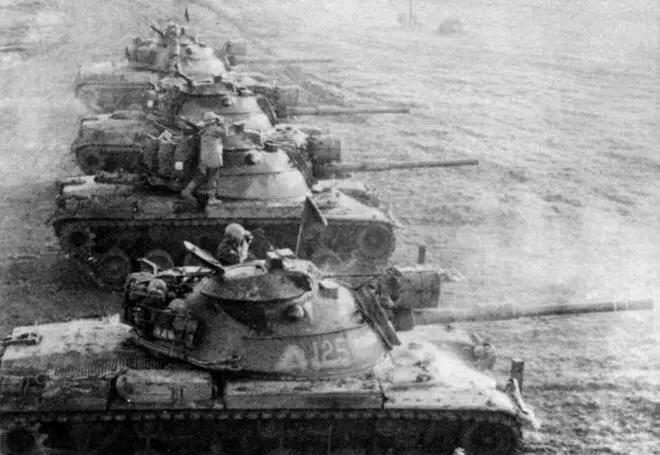

Подразделение танков М60 во время боевых стрельб на полигоне Хоенфельдс в Германии, 1963 год. Все машины оснащены ксеноновыми прожекторами

Дальномер имеет базу 2000 мм и 10-кратное увеличение. Дальность измерения до цели — 500...4000 м. Корпус прицела-дальномера связан с орудием параллелограммным механизмом. Наводчик пользуется перископическим (основным) прицелом М31 и телескопическим шарнирным (вспомогательным) прицелом М105С. Оба имеют переменное увеличение (однократное и восьмикратное) и сетки со шкалой дальностей, проградуированной в метрах. Для спаренного с пушкой пулемета используется прицел М44С. Как и на предыдущих танках, в систему управления огнем входят баллистический вычислитель M13A1D, мало чем отличающийся от такого же прибора танка М48А2, и баллистический привод М10, связывающий баллистический вычислитель пушки, прицел-дальномер и перископический прицел. Определяемое дальномером расстояние через баллистический вычислитель автоматически вводится в сетки прицела наводчика и прицел дальномера командира танка. Поправки на деривацию, параллакс прицела,потерю начальной скорости вследствие износа ствола, наклон цапф, несоответствие внешней и внутренней температуры вносятся специальным датчиком.

Наведение пушки при стрельбе с закрытых позиций осуществляется с помощью указателя азимута М28А1 и квадранта М13А1, которые усовершенствованы, по сравнению с такими же приборами танка М48А2.

Работа наводчика (в отличие от танка М48А2) облегчена за счет двойной градуировки сеток всех трех прицелов, рассчитанных на использование двух разных типов боеприпасов — огонь можно вести, не пользуясь таблицей поправок, учитывающих разницу в массе снарядов. Для командира предусмотрена вторая рукоятка управления механизмами наведения. У него имеется своя система управления огнем и он может произвести выстрел вместо наводчика.

Башня танка М60

Башня танка М60А1

Сборка башен и корпусов танков М60А1 в цехах завода фирмы «Крайслер» в Детройте. 1962 год

Обзор по горизонту командиру обеспечивают восемь скошенных стеклоблоков М41, установленных по периметру командирской башенки. В последней находятся пулеметный прицел М71-28С, предназначенный для стрельбы как по наземным, так и по воздушным целям, и прибор наблюдения М34. Один призменный наблюдательный прибор кругового вращения М27 установлен у заряжающего, а три — у механика-водителя.

Силовая установка танка — четырехтактный 12-цилиндровый V-образный танковый дизель AVDS- 1790-2 «Континенталь» воздушного охлаждения с турбонаддувом. Мощность дизеля — 750 л.с. при 2400 об/мин. Основное его преимущество — значительное снижение расхода топлива, по сравнению с бензиновым двигателем танка М48А2. Кроме того, он герметизирован и может работать под водой. Двигатель в сборе с силовой передачей размещен вдоль продольной оси танка. Моторно-трансмиссионное отделение (МТО) танка М60 снабжено таким же теплорассеивающим устройством, снижающим тепловую радиацию отработавших газов, как и МТО танка М48А2. Выхлопные трубы двигателя выведены в специальный надмоторный отсек, закрытый сверху теплоизоляционной крышей, в котором отработавшие газы охлаждаются, смешиваясь с потоком воздуха системы охлаждения, а затем выбрасываются через смонтированные в корме жалюзи. Для облегчения запуска двигателя в зимних условиях в танке установлен подогреватель с принудительной подачей воздуха. Запуск двигателя электростартером обеспечивается при температуре воздуха до — 30°С. Вспомогательный двигатель для привода зарядного агрегата на этом танке не предусмотрен. Суммарная емкость топливных баков составляет 1420 л, все они располагаются в забронированном объеме.
