Трансмиссия состояла из карданной передачи,трехдискового главного фрикциона сухого трения, коробки передач АК 7-200, механизма поворота фирмы MAN, бортовых передач и дисковых тормозов типа LG 900.

Коробка передач — трехвальная, с продольным расположением валов, семиступенчатая, пятиходовая, с постоянным зацеплением шестерен и простыми (безынерционными) конусными синхронизаторами для включения передач со 2-й по 7-ю.

Картер коробки передач центрировался и жестко соединялся с картером механизма поворота, образуя единый монтажно-демонтажный агрегат (с общими внутренним объемом и системой смазки) трансмиссии: двухпоточный механизм передач и поворота. Механизм поворота состоял из двух планетарных редукторов. К бортовым передачам мощность подводилась короткими поперечными валами с зубчатыми муфтами на концах. Центровочные работы при сборке танка были сведены таким образом к минимуму, но монтаж и демонтаж механизма передач и поворота из сварной носовой части броневого корпуса представляли собой весьма трудоемкую операцию.

Приводы управления танком — комбинированные, с гидросервоприводом следящего действия с механической обратной связью.

ХОДОВАЯ ЧАСТЬтанка применительно к одному борту состояла из восьми сдвоенных опорных катков с резиновыми бандажами диаметром 850 мм.

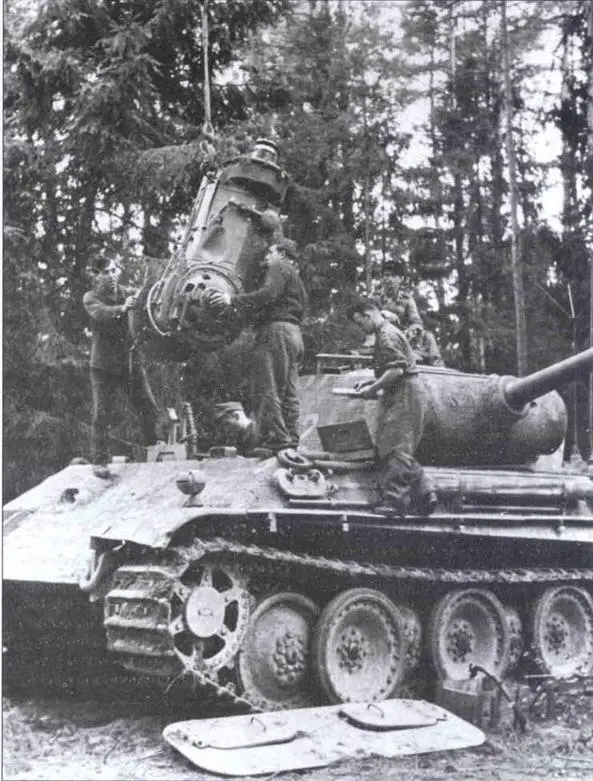

Демонтаж коробки передач и механизма поворота танка «Пантера» в полевых условиях. На переднем плане — крышка люка, предназначенного для демонтажа этого агрегата

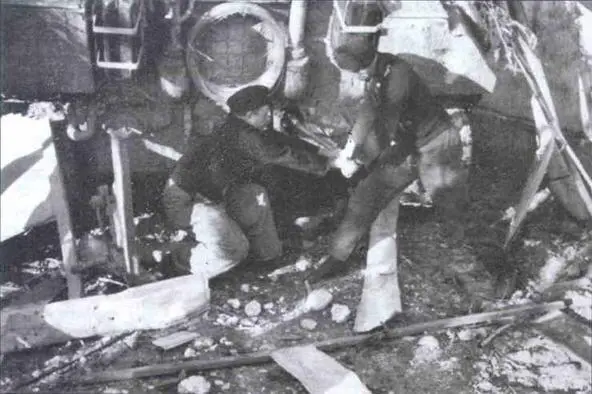

Завести «Пантеру» вручную было делом нелегким. Для этого привлекалось не менее двух членов экипажа

Подвеска — индивидуальная торсионная. В целях получения большого угла скручивания торсионы выполнялись двойными, что обеспечивало вертикальное перемещение опорного катка на 510 мм. Передние и задние катки снабжались гидравлическими амортизаторами.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 17 зубьев каждый. Зацепление цевочное. Между ведущими колесами и первым опорным катком устанавливался отбойный ролик.

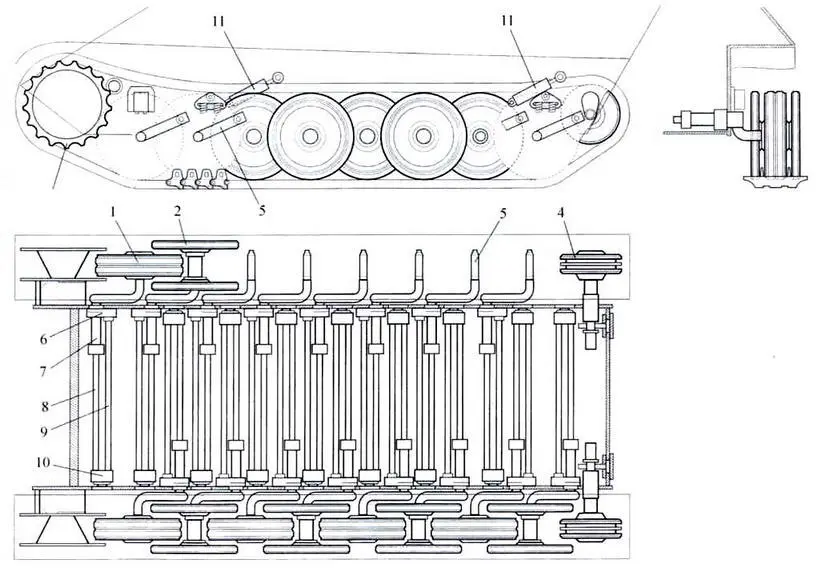

Схема подвески танка:

1,2 — опорные катки; 3 — ведущее колесо; 4 — направляющее колесо; 5 — балансир; 6 — неподвижная муфта крепления торсионов; 7 — втулка торсиона; 8,9 — торсионы; 10 — подвижная муфта крепления торсионов; 11 — гидравлические амортизаторы

Направляющие колеса — литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.

Гусеницы стальные, мелкозвенчатые, из 86 одногребневых траков каждая. Траки литые, шириной 660 мм, шаг трака 153 мм.

ЭЛЕКТРООБОРУДОВАНИЕбыло выполнено по однопроводной схеме. Напряжение 12 В. Источники: генератор Bosch GTLN700 12-1500BJ1 мощностью 0,7 кВт, два аккумулятора Bosch емкостью 150 А ч. Потребители: электростартер Bosch BFD624ARS15 мощностью 4,4 кВт, контрольные приборы, подсветка прицелов, приборы световой и звуковой сигнализации, аппаратура внутреннего и внешнего освещения, спуски пушки и пулеметов.

СРЕДСТВА СВЯЗИ. Все танки «Пантера» оснащались радиостанцией Fu 5, имевшей дальность действия 6,4 км, телефоном и 9,4-км телеграфом.

СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ.Система пожаротушения — автоматическая. Сигнализация была выведена на панель приборов механика-водителя.
