М. Барятинский: «Черная кошка» Панцерваффе

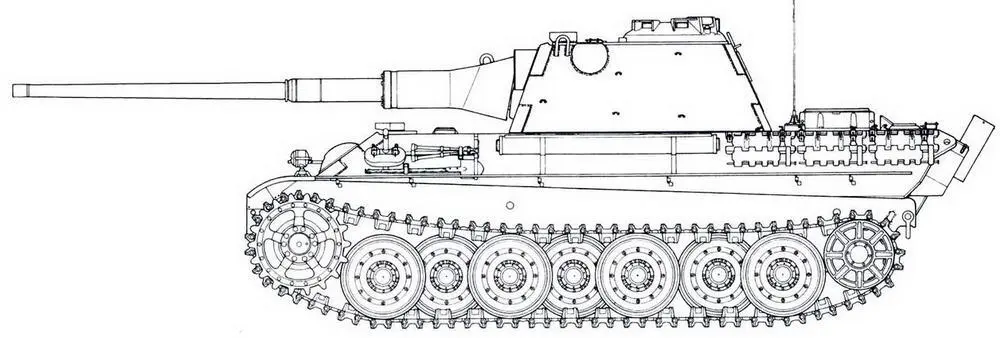

Panther Ausf.F

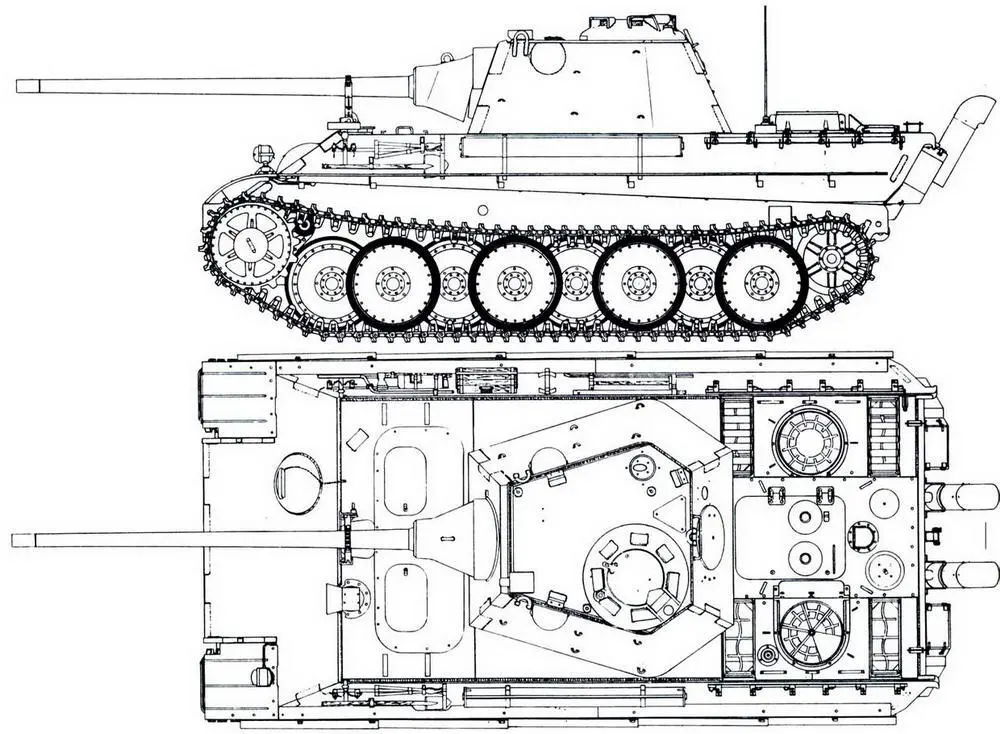

Panther II

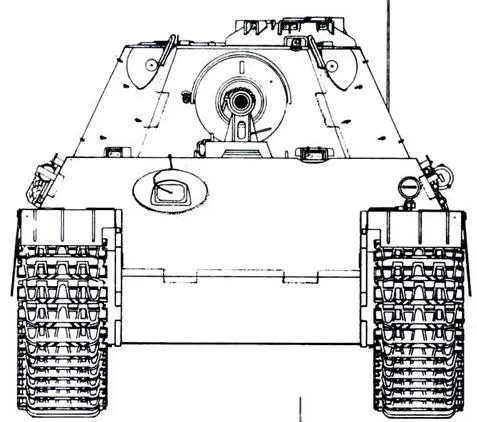

Вид спереди

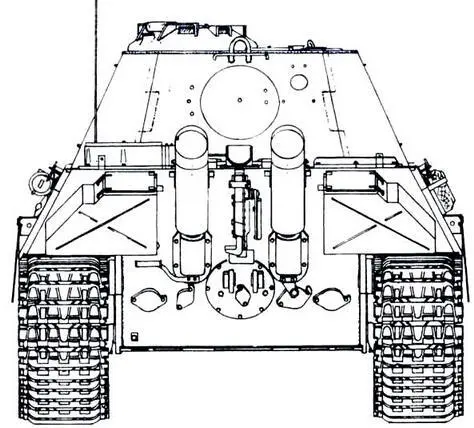

Вид сзади

КОМПОНОВКАтанка Pz.Kpfw.V «Пантера» — классический вариант с традиционным для германского танкостроения передним расположением трансмиссии.

Отделение управления находилось в передней части танка. В нем размещались главный фрикцион, коробка передач, механизм поворота, органы управления танком, контрольные приборы, курсовой пулемет, часть боекомплекта, радиостанция и рабочие места двух членов экипажа — механика-водителя и радиста (он же — пулеметчик).

Боевое отделение располагалось в средней части танка. Здесь размещались: в башне — пушка и спаренный с ней пулемет, приборы наблюдения и прицеливания, механизмы вертикальной и горизонтальной наводки и сиденья командира танка, наводчика и заряжающего. В корпусе в нишах, по стенкам и под вращающимся попиком башни находился боекомплект.

На днище танка устанавливались водяной насос, насос гидравлической системы поворота башни и поворота танка и воздушный компрессор.

В моторном отделении, располагавшемся в кормовой части танка, размещались двигатель, радиаторы, вентиляторы и топливные баки. Между моторным и боевым отделениями имелась металлическая перегородка.

КОРПУСтанка собирался из броневых листов, соединенных в шип и сваренных двойным швом.

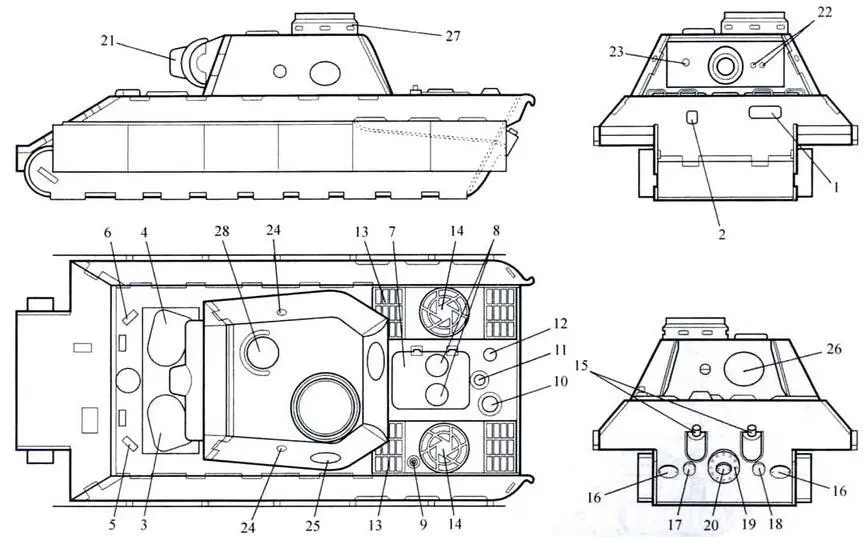

Корпус танка:

1 — люк-пробка механика-водителя; 2 — броневая заслонка пулеметной амбразуры; 3 — люк-лаз механика-водителя; 4 — люк-лаз радиста; 5 — перископические приборы наблюдения механика-водителя; 6 — перископические приборы наблюдения радиста; 7 — люк моторного отделения; 8 — отдушины для притока воздуха; 9 — вывод антенны; 10 — люк для заливки воды в систему охлаждения; 11 — основание для установки воздухоподводящей трубы при подводном вождении танка; 12 — люк для доступа к горловине топливных баков; 13 — воздухоприемные окна системы охлаждения двигателя; 14 — воздухоотводящие окна системы охлаждения двигателя; 15 — выхлопные трубы; 16 — люки для доступа к механизмам натяжения гусениц; 17 — люк для доступа к водогрейному котлу системы охлаждения; 18 — люк для доступа к приводу инерционного стартера; 19 — люк для доступа в моторное отделение; 20 — люк для доступа к приводу двигателя от пусковой рукоятки; 21 — маска пушки; 22 — амбразуры бинокулярного прицела; 23 — амбразура спаренного пулемета; 24 — амбразура для стрельбы из личного оружия; 25 — люк для выброса стреляных гильз; 26 — люк-лаз для посадки и высадки экипажа; 27 — командирская башенка; 28 — отдушина башенного вентилятора

Верхний лобовой лист корпуса располагался под углом 38° к горизонтальной плоскости, нижний — под углом 37°. Нижние бортовые листы — вертикальные, верхние наклонены под углом 48°, кормовой лист — под углом 60°.

В передней части крыши корпуса имелись люки-лазы механика-водителя и радиста. Для входа и выхода из танка крышки люков приподнимались вверх и отводились в сторону с помощью специального подъемно-поворотного механизма (у модификации G откидывались на петлях). Люки-лазы были выполнены в крышке люка, предназначенного для удобства монтажа и демонтажа коробки передач и механизма управления танком.

Кроме того, в передней части крыши корпуса устанавливались четыре (у варианта G — два) перископических прибора наблюдения (по два для механика-водителя и радиста) и имелось вентиляционное отверстие, прикрытое броневым колпаком, перед которым монтировалась стойка для фиксации ствола пушки в походном положении.

Кормовая часть корпуса делилась на три отсека внутренними водонепроницаемыми переборками. Два крайних отсека при преодолении водных преград вброд могли заливаться водой. В центральный же отсек, где находился двигатель, вода не проникала. Крайние отсеки закрывались сверху броневыми решетками, четыре из них служили для притока воздуха, охлаждавшего радиаторы, а две средние — для его отвода.
