М. Барятинский - Бронеавтомобили вермахта

Прототип новой машины получил обозначение Vs.Kfz.623 (Versuchskraftwagen 623 — опытный автомобиль № 623). До мая 1936 года прототип проходил испытания, и довольно успешно. По их окончании машину приняли на вооружение Вермахта под обозначением Sd.Kfz.231, так как ею планировалось заменить одноименный шестиколесный броневик. Дабы не возникало путаницы в переходный период, когда в войсках будут находиться боевые машины обоих типов, к их обозначениям добавили уточнения б-Rad и 8-Rad. Серийное производство бронеавтомобилей осуществлялось на заводах Friedrich Schihau в Эльбинге и Deutsche Werke в Киле.

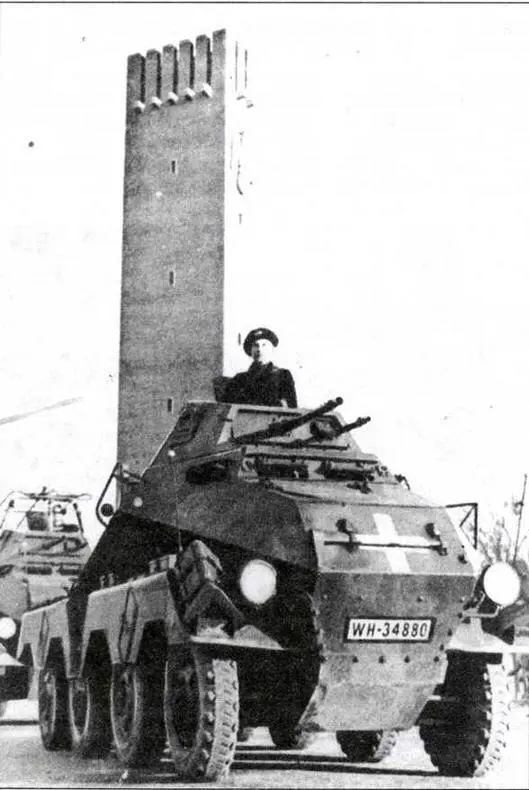

Тяжелый бронеавтомобиль Sd.Kfz.231 (8-Rad)

Корпус бронеавтомобиля сваривался из катаных броневых листов, расположенных под большими углами наклона, в том числе и обратного. Броня защищала машину только от пуль и осколков. Это считалось достаточным, поскольку основной задачей бронеавтомобилей была разведка. При встрече с более сильным противником Sd.Kfz.231 должен был выйти из боя, пользуясь своим преимуществом в скорости и маневренности.

Внутри корпус машины состоял из двух отделений — боевого и моторнотрансмиссионного. В боевом размещались четыре члена экипажа: командир, наводчик и два механика-водителя. Для обоих водителей, переднего и заднего, предусматривалось по четыре смотровых лючка. При этом обзор с места заднего механика-водителя сильно ограничивался капотом двигателя. Отличалось и устройство водительских рабочих мест. В частности, переднее рулевое колесо имело необычный обратный наклон, связанный с формой носовой части корпуса. В верхнем лобовом листе находился посадочный люк с двухстворчатой крышкой. Кроме того, для входа и выхода членов экипажа из машины предназначались трапециевидные люки в бортах корпуса. Эти люки закрывались также двухстворчатыми крышками.

В шестигранной сварной башне размещалась спаренная установка 20-мм пушки KwK 30 и 7,92-мм пулемета MG 34. Углы наведения в вертикальной плоскости колебались в пределах от-10° до +26°, горизонтальный угол в 360° обеспечивался вращением башни. Спуск пушки и пулемета был синхронизирован, но предусматривалась и возможность раздельной стрельбы. Наведение спаренной установки на цель осуществлялось с помощью телескопического прицела TZF6. Боекомплект состоял из 180 выстрелов и 1050 патронов к пулемету. Вращение башни производилось вручную, с помощью механического привода. В крыше башни над местом командира находился посадочный люк, второй люк располагался в кормовой стенке башни. В распоряжении командира имелся вращающийся перископический прибор наблюдения, к которому при необходимости в ходе разведки можно было присоединять фотоаппарат.

Изюминкой бронеавтомобиля стала, безусловно, конструкция шасси. Достаточно сказать, что все колеса были ведущими и управляемыми. При повороте броневика поворачивались все восемь колес: четыре передних — в сторону поворота, четыре задних — в противоположную, причем передняя и задняя пары колес поворачивались на больший угол, чем средние. Это, а также наличие реверса, позволявшего двигаться вперед и назад с одинаковой скоростью, обеспечивало машине хорошие проходимость и маневренность.

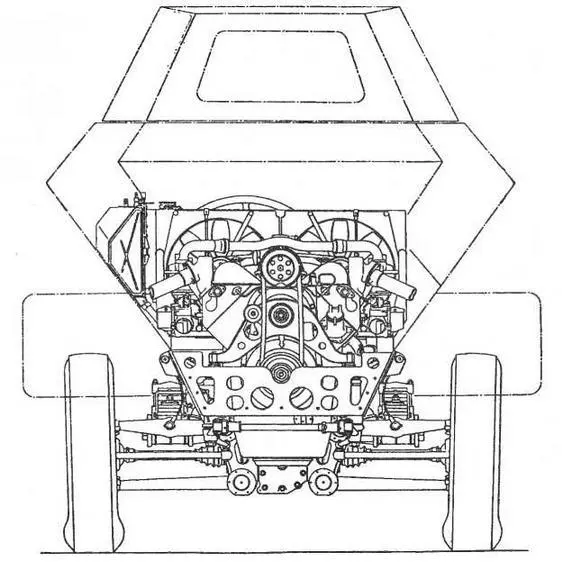

Компоновка моторного отделения бронеавтомобиля Sd.Kfz.231 (8-Rad), вид с кормы

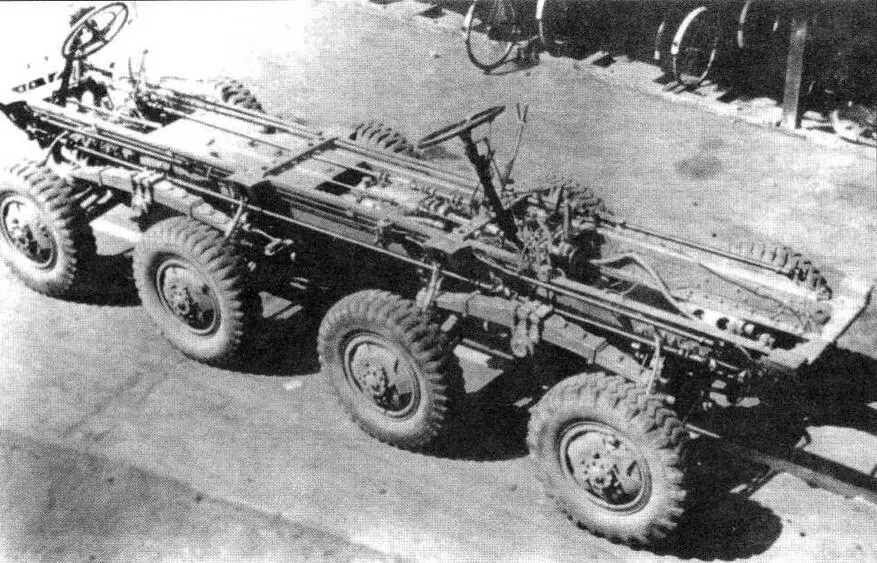

Шасси GS бронеавтомобиля Sd.Kfz.231 (8-Rad). Хорошо видно расположение рулевых колонок переднего и заднего постов управления

Шасси GS имело рамную конструкцию и подвеску, которую можно определить как полунезависимую. Каждое из восьми колес подвешивалось к раме с помощью двух рычагов, расположенных один над другим. Верхние рычаги попарно соединялись с полуэллиптическими рессорами, последние, в свою очередь, крепились к раме. Таким образом, с каждой стороны шасси находилось по две рессоры.

На шасси GS устанавливался двигатель Bussing-NAG L8V-GS, 8-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощностью 150 л.с. при 3000 об/мин и рабочим объемом 7913 см³. С 1939 года двигатель L8V-GS выпускался в новой модификации. Диаметр цилиндров увеличили со 107 до 110 мм, в результате чего рабочий объем возрос до 8363 см³, а мощность — до 180 л.с. Емкость двух топливных баков составляла 150 л (118 л + 32 л).
