М. Барятинский - Бронеавтомобили вермахта

Во время войны 20 бронемашин Sd.Kfz.222 и Sd.Kfz.223 передали болгарской армии. Броневики участвовали в операциях по борьбе с югославскими партизанами на территории Македонии, оккупированной болгарскими войсками. С конца 1944 года они использовались в боевых действиях против немецких войск.

В 1938 году Германия поставила Китаю 18 Sd.Kfz.221 и 12 Sd.Kfz.222. Эти машины принимали участие в боях с японцами.

Несмотря на наличие большого автопарка, в том числе и специализированных машин, Вермахт уже в начале Второй мировой войны начал испытывать потребность в штабном бронеавтомобиле.

Еще в 1937 году фирма Daimler-Benz построила десять бронеавтомобилей с открытым верхом, взяв за основу шасси легких трехосных грузовиков Krupp L2H 143. Машины, получившие обозначение Sd.Kfz.247 Ausf.A, использовались в немецкой армии в качестве штабного бронеавтомобиля.

Эти бронемашины были построены по компоновочной схеме с передним расположением двигателя, передними управляемыми колесами и двумя ведущими задними мостами. Открытый сверху корпус сваривался из 8-мм катаных бронелистов, которые устанавливались с большими углами наклона с целью повышения их пулестойкости. Борта состояли из двух поясов бронелистов— узкого верхнего и широкого нижнего, которые приваривались к каркасу под углом таким образом, что в поперечном сечении корпус имел форму шестигранника, обращенного самой узкой гранью вниз. Попасть в машину экипаж мог через небольшой люк, предусмотренный слева в нижней части борта отделения управления, либо через борт открытого десантного отделения.

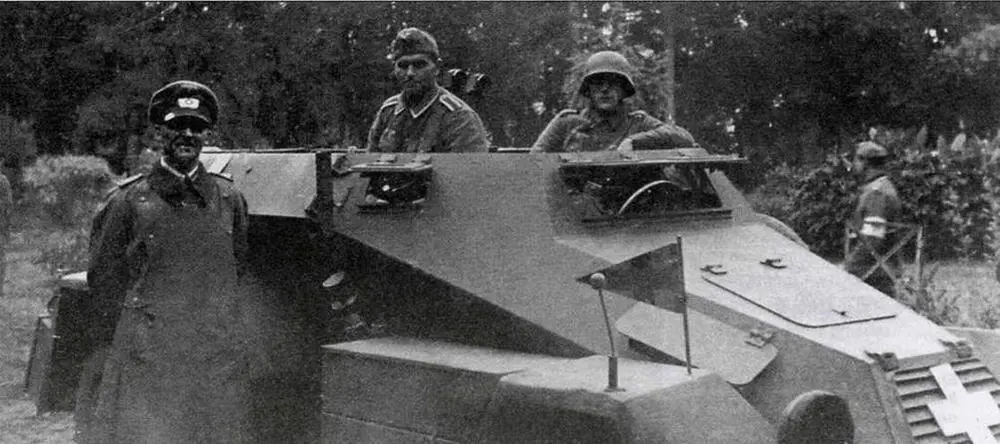

Штабной бронеавтомобиль Sd.Kfz.247Ausf.A. Польша, сентябрь 1939 года. Судя по треугольному флажку на правом крыле — это машина командира отдельного батальона

В передней части корпуса находилось моторное отделение, в котором был установлен карбюраторный 4-цилиндровый оппозитный двигатель воздушного охлаждения Krupp М304 рабочим объемом 3308 см³, развивавший мощность 60 л.с. В состав трансмиссии входили четырехступенчатая коробка передач Zf-Aphon Gb 35 с однодисковым сухим сцеплением, демультипликатор, два блокированных дифференциала и механические тормоза. Силовая установка позволяла бронемашине боевой массой 5,2 т двигаться по шоссе с максимальной скоростью 70 км/ч. С полным топливным баком запас хода достигал 350 км.

Доступ к двигателю для ремонта и технического обслуживания обеспечивали эксплуатационные люки в стенках и крыше моторного отсека. Функцию передней стенки последнего выполняло бронированное жалюзи с узкими горизонтальными пластинами, через которое охлаждающий воздух поступал к двигателю. Позади моторного отсека находилось отделение управления; здесь слева располагался водитель, а справа от него — командир машины. В боевой обстановке обзор им обеспечивали смотровые щели со сменными стеклопакетами в лобовом листе. Все пространство за спинками передних сидений занимало открытое десантное отделение, оборудованное средствами связи и наблюдения.

В трехосной неполноприводной (6x4) ходовой части с подвеской на полуэллиптических листовых рессорах использовались односкатные колеса с пневматическими шинами. Как передние, так и задние колеса были прикрыты плоскими угловатыми крыльями, причем задние использовались в качестве полок, на которых крепились ящики с запасными частями, инструментом и прочим снаряжением.

В 1941 — 1942 годах фирма Daimler- Benz изготовила 58 штабных бронемашин Sd.Kfz.247 Ausf.B. Базой для них послужило полноприводное четырехколесное шасси Horsh 801 /EG 1. Это шасси использовалось для производства легких бронеавтомобилей Sd.Kfz.221. Его особенность заключалась в заднем расположении двигателя, что не устраивало конструкторов фирмы Daimler-Benz, поэтому мотор они перенесли вперед.

Штабной бронеавтомобиль Sd.Kfz.247. Ausf.B был построен по компоновочной схеме с передним расположением двигателя и двумя ведущими осями. Корпус машины изготавливался из 8-мм листов катаной брони, приваривавшихся к каркасу из тавровых и уголковых стальных профилей. Крыша над отделением управления имела толщину 6 мм, днище — 5 мм. Все бронелисты располагались под рациональными углами наклона. К раме шасси корпус крепился с помощью болтов.

В отделении управления, частично прикрытом сверху крышей, слева размещался водитель, справа — командир машины. Обзор им обеспечивали два прямоугольных окна в лобовом листе корпуса и маленькие смотровые окна в бортах отделения управления, которые в боевых условиях закрывались бронекрышками со смотровыми щелями, оборудованными стеклопакетами. За отделением управления находилось открытое десантное отделение, рассчитанное на четырех человек, как правило, штабных офицеров и радиста. Там же была установлена радиостанция Fu Spr Ger «f», укомплектованная штыревой антенной с «метелкой». Обзор из десантного отделения обеспечивали четыре смотровых окна в стенках корпуса. В случае непогоды над десантным отделением на трех дугах разворачивался брезентовый тент с четырьмя круглыми целлулоидными окнами.
