С. Сулига - Японские тяжелые крейсера.Том 1 - История создания, описание конструкции, предвоенные модернизации.

1- погреба боезапаса; 2 - каюты офицеров; 3 - кубрики экипажа; 4 - броневая юоевая рубка; 5 - турбинные отделения (2 тЗА Браун-Кертис в носовом и 1 в кормовом): 6,7,8 - котельные отделения (2 “малых” нефтяных в носовом, 4 “больших” нефтяных в среднем, 2 ‘больших’ нефтяных и 2 “малых” смешанного отопления в кормовом). Общая мощность 51000 л.с, скорость 33,4 уз., 3 винта диаметром 3,048 м. А - 4 14—см/50 орудия типа 3 года в пьедестальных установках с ручным обслуживанием; В - 2x3 533-мм ТА для торпед типа 6 года; С - угольные бункеры (150 т); D и Е - воздухозаборники КО и МО; F - контур броневого пояса; G - зенитное в-см/40 орудие; Н - 90-см прожектор типа “SU"; I - 2,5-м дальномер; О - нефть 920 т

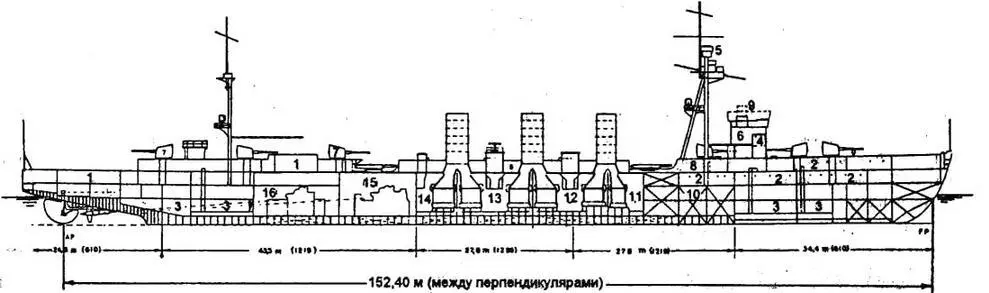

Продольный разрез крейсера “Кума” (стандартное водоизмещение 5500 т) ,*?.

1 - офицерские каюты; 2 - кубрики; 3 - погреба боезапаса; 4 - броневая боевая рубка; 5 - директор типа 13; 6 - ходовая рубка; 7 14-см/50 орудие; 8 - запасные торпеды; 9 - брезентовый обвес мостика и площадка под дальномер; 10 - нефтяная цистерна; 11-14,- котельные отделения (№1 - 2 “малых” котла смешанного отопления; №2 - 4 “средних” нефтяных; №3 - 4 и №4 - 2 “больших” нефтяных); 15, 16 • носовое и кормовое турбинные отделения)

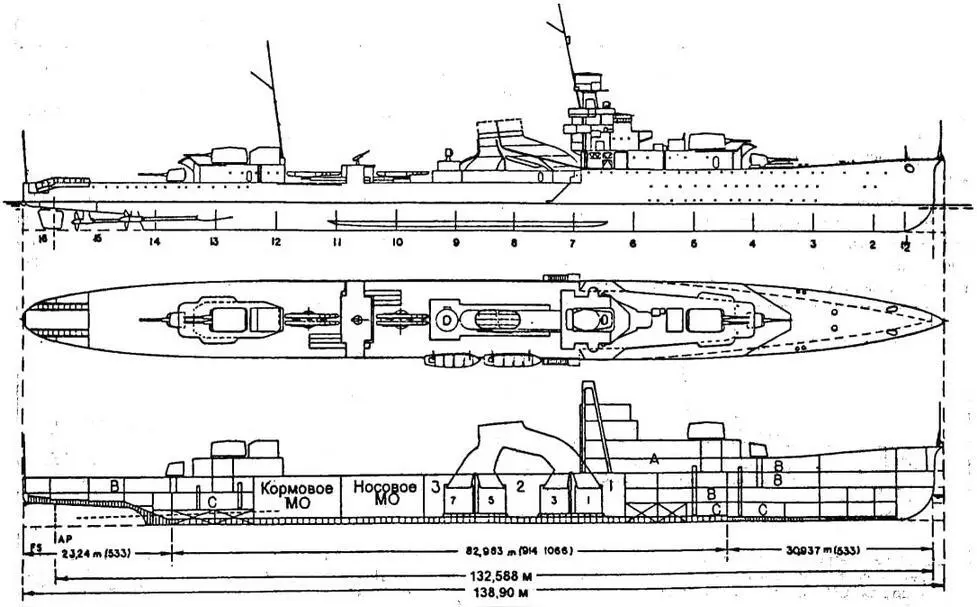

Внешний вид и продольный разрез крейсера “Юбари”

А - офицерские каюты; В - кубрики; С - погреба

Крейсера-”скауты” по 7500 т, позже ставшие известными как тип “Фурутака”, задумал и спроектировал кораблестроитель капитан 1 ранга Юдзуру Хирага, которому помогал капитан-лейтенант Кикуо Фудзимото. Новые корабли представляли собой альтернативу крейсерам-”скаутам”, спроектированным МТД в 1918 году, и должны были превзойти американские крейсера типа “Омэха” и английские типа “Хоукинс”. Главная задача Хираги заключалась в создании крейсера с более мощными орудиями, чем британские 190- мм, скоростью 35 узлов, лучшей защитой и достаточным радиусом действия. И все это при условии минимально возможного водоизмещения. Общие черты “базового проекта” (Кихон Кейнаку) Хирага представил руководству флотом в августе 1921 года, за 6 месяцев до подписания и за два года до ратификации Вашингтонского договора. То есть эти крейсера не были “вашингтонскими”, к которым их позже стали не вполне корректно относить. И калибр орудий (200 мм, а не 203 мм) и стандартное водоизмещение (7100 т, а не 10000 т) были меньше разрешенных договором пределов. Иногда встречаются рассуждения, что японцы уменьшили число 20- см орудий на своих первых тяжелых крейсерах (с общепринятых 8-9 до 6) для получения более высокой скорости, но история их проектирования все это опровергает.

Поскольку нормальное водоизмещение новых крейсеров превышало 7000 т, в соответствии с “Критериями классификации” от 21 марта 1898 года японцы официально относили их к 1-му классу или к крейсерам “класса А”. Неофициально их называли “крейсерами большой модели” или “тяжелыми крейсерами”.

В феврале-марте 1922 года МГШ санкционировал постройку 18 кораблей, не попадавших под ограничения Вашингтонского договора, чтобы компенсировать прекращение строительства линкоров и линейных крейсеров. Заказы выдали еще раньше - 5 февраля (за день до подписания договора), чтобы поддержать загрузку верфей; 7500-тонные крейсера 20 июня заказали фирмам Мицубиси (где прекратилась постройка “Тоса” и “Такао”) и Кавасаки (там строились “Kara” и “Атаго”). Обе верфи приступили к работам в ноябре и декабре, еще до утверждения бюджета парламентом. Постройку легально санкционировали только в марте 1923 года на 46-й сессии парламента в рамках “Новой программы по замене флота 1923 года”, а средства (около 15 млн. иен на крейсер) выделили из сумм, запланированных для капитальных кораблей, отмененных договором.

В 1923 году постройку крейсеров замедлили социальные волнения и забастовки на верфях. “Фурутаку” укомплектовали позже планируемого срока (23.11.1925 г.) из-за хлопот с турбинами, а ввод в строй “Како” задержала авария - разорвалась стрела грузового крана, повредившая корпус корабля.

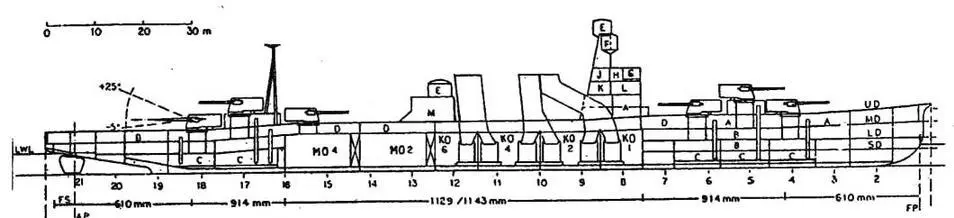

Продольный разрез: А - офицерские каюты; В - кубрики экипажа; С - погреба боезапаса; D - торпедные отсеки; Е - пост УАО ГК с директором- F - визирный пост; G, Н, J, К, и L - компасная, радио-, штурманская, коммуникационная и ходовая рубки; М - ангар для ГСМ; FS - величина шпаций; АР и FP - кормовой и носовой перпендикуляры; LWL - грузовая ватерлиния; UD, MD, LD и SD - верхняя, средняя, нижняя и складская палубы
