Из-за небольшого водоизмещения этим кораблям невозможно было дать защиту против 20-см снарядов. Главный 76- мм пояс из стали NVNC постоянной толщины, проходя от шпангоута 15 до шпангоута 241, имел длину 80 м при высоте 4,115 м и наклон наружу 9°, что увеличивало его эффективную толщину. Такая защита считалась достаточной только от попаданий 15-см снарядов с дистанции 12000-15000 м. Верхняя кромка пояса крепилась к средней палубе (СП), а нижняя - к верхней кромке буля. По проекту над водой должно было находиться 3,277 м поясной брони, но из-за перегрузки высота пояса над ВЛ при водоизмещении 9540 т составила всего 2213 м. Броневая палуба из стали NVNC имела толщину 35 мм, уменьшаясь у ДП до 32 мм. Дымоходы на высоте 1,5 м от СП защищались 38-мм броней из стали NVNC. Та же сталь защищала погреба внутри корпуса - 50-мм плиты с боков и 35-мм сверху.

Дополнительную защиту давали плиты из стали НТ общей толщиной 48 мм (сверху 28,6 и снизу 19 мм), размещенные на ВП. Борт над поясом и в оконечностях имел обшивку из 19- мм или 25,4-мм листов стали НТ. Боевая рубка не бронировалась, а отсек рулевого привода защищался с кормы, носа, бортов и сверху тонкими плитами стали НТ.

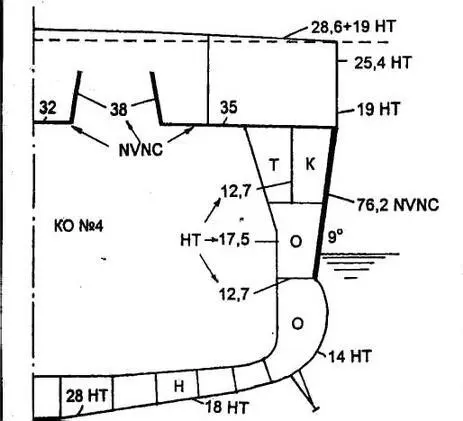

СЕЧЕНИЕ ПО МИДЕЛЬ-ШПАНГОУТУ

Н - нефть; О - водонепроницаемый отсек; Т - тоннель для кабелей; К - кладовая (толщина брони и обшивки в мм)

Защита ниже ВЛ ограничивалась небольшими булями, по длине чуть выходящими за концы пояса. По проекту предполагалось установить броневую наклонную противоторпедную переборку (ПТП), которая бы крепилась к нижней кромке пояса, давая дополнительную защиту от подводных взрывов мин, торпед, ныряющих снарядов. Впервые так японцы сделали на “Базовом проекте А-102” (“Нагато”, “Муцу”) {10}. Но в данном случае из-за ограничений по весу и ширине идею пришлось отбросить. Тем более, что проведенные при проектировании “Нагато” и затем на корпусе недостроенного “Тоса” в 1924 году эксперименты показали, что только при расположении такой ПТП на 5-6 м внутри корпуса можно было рассчитывать на какую-то защиту, по крайней мере, от торпед с зарядом ВВ 200-250 кг. Поэтому установку бортовых переборок из стали НТ в данном проекте признали неэффективной и излишней.

Не считая классического разделения корпуса на отсеки поперечными переборками, эти крейсера на большей части МО и КО имели продольную переборку по ДП. Она появилась из-за опасения, что попадание в любое МО, которые тянулись на 30 м, и особенно в район поперечной переборки между соседними МО, приведет к затоплению всех четырех МО и потере хода. К тому же объем принятой воды был бы настолько большим, что корабль сильно бы осел и потерял большую часть запаса плавучести. А при этом появляются сильные напряжения в наборе корпуса. Установка переборки по ДП ограничивала затопления одним бортом, гарантировала сохранение части энергетической установки, увеличивала продольную прочность и жесткость корпуса. С другой стороны, такая переборка имела большой недостаток: повреждение одного борта смещало бы центр погруженной части и вызывало быстрый и опасный крен, если сразу не принять мер по контрзатоплению. Гибель многих линкоров и броненосных крейсеров во время первой мировой войны, а также броненосца “Ясима” в 1904 году под Порт-Артуром приписывалась именно наличию такой переборки.

Хирага был против установки продольной переборки по ДП, но высшие специалисты флота решили, что главный риск от ее наличия можно будет свести к минимуму за счет принятия быстрых мер по контрзатоплению, таких как: взаимное соединение трубами отсеков противоположных бортов или установка устройств быстрого затопления отсеков. На проекте “Фурутака” переборка по ДП проходила по всем МО, но только по двум кормовым КО, образуя всего 6 котельных отделений: №1 (2 котла) и №2 (4 котла) без продольной переборки, №3 (2 котла) и №5 (1 котел) по левому борту, №4 (2 котла) и №6 (1 котел) по правому. В процессе постройки переборку продолжили в нос еще на протяжении КО №2, так что в результате корабли получили по 7 КО.

Продольная переборка по ДП на протяжении МКО применялась и в последующих проектах крейсеров “класса А”, а также более поздних крейсеров, авианосцев, минных заградителей и даже эсминцев “специального типа” (только по МО).
