И. Желтов - Танки БТ. часть 1. “Колесно-гусеничный танк БТ-2”.

В моторно-трансмиссионном отделении вдоль продольной оси корпуса устанавливался авиационный двигатель «Либерти» мощностью 400 л.с.

Крутящий момент от двигателя через многодисковый главный фрикцион сухого трения (сталь по стали), четырехступенчатую коробку передач, бортовые фрикционы и бортовые редукторы передавался на ведущие колеса гусеничного движителя. На колесном ходу тяговое усилие передавалось на заднюю пару ведущих опорных катков через шестеренчатый редуктор (гитару), который одновременно являлся и балансиром заднего опорного катка. В популярной литературе упоминается цепная передача, которая действительно применялась, но лишь на машинах, изготовленных У. Кристи позже. Передняя пара опорных колес была управляемой.

Механик-водитель управлял танком с помощью съемного рулевого колеса, однако при необходимости поворота на месте он мог воспользоваться рычагами управления, предназначенными для управления машиной при движении на гусеницах. Во время движения на колесах гусеницы укладывались на надгусеничные полки и крепились к ним с помощью кожаных ремней.

Подвеска танка была индивидуальной пружинной. Двойные борта корпуса с наружными съемными листами защищали упругие элементы подвески от повреждений. На передних узлах подвески пружины располагались горизонтально, на остальных узлах — вертикально.

Со стороны каждого борта было расположено по четыре алюминиевых обрезиненных опорных катка диаметром 8I3 мм. Направляющие и ведущие колеса гусеничного движителя имели наружную резиновую амортизацию. Крупнозвенчатая гусеница, состоящая из 46 траков, имела гребневое зацепление с ведущим колесом.

Вместо отсутствующей башни с вооружением на время испытаний внутри танка был уложен балласт массой 800 кг.

При проведении технического осмотра 16 мая 1931 года было установлено, что посадка и высадка 2 членов экипажа была возможна в течении 10-20 секунд, но только через отверстие для башни, так как размеры переднего (водительского) люка оказались недостаточными для прохода.

При первом же внешнем осмотре были выявлены и другие недостатки, такие, как отсутствие в дверцах люка водителя смотровых щелей, а также возможность доступа к основным агрегатам силовой установки и трансмиссии только после разборки крыши МТО.

Взвешивание танка с балластом, но без экипажа было произведено 16 мая. В таком необычном виде его масса составила 9360 кг. В этот же день начались пробеговые испытания машины. За десять дней танк на колесах и гусеницах прошел 150 км. Еще 50 км танком были пройдены во время заводских испытаний перед его отправкой в СССР.

Недоработанная Уолтером Кристи конструкция сразу же дала о себе знать. Так, уже на второй день ходовых испытаний, 17 мая, во время поворота на травяном грунте сломался кронштейн правого направляющего колеса (ленивца).

Два последующих дня ушли на ремонт танка. Но сварки хватило лишь на 500 м движения на гусеницах. 23 мая после второй поломки правого кронштейна танк вновь был отправлен в ремонт, на который ушло еще трое суток.

С 27 мая и до 13 июня танк испытывался пробегом по шоссе и грунтовым дорогам только на колесном ходу. Максимальная скорость не превышала 65-70 км/час. Существенным недостатком оказалась полная невозможность движения на колесах по песку из-за значительного их погружения в грунт.

7 июня членам Правительства были продемонстрированы возможности танка по преодолению естественных и искусственных препятствий. Но ввиду поломки ленивца продемонстрировать возможностей танка в полном объеме не представилось возможным. На колесном ходу танк свободно прошел 5 рядов проволочных заграждений, а затем преодолел 2-метровый окоп.

Экипаж машины за 44 мин. установил гусеничные ленты, а после 10-минутного перерыва за 35 мин. снял и уложил их на надгусеничные полки.

После показа машины членам Правительства испытания были продолжены. 13 июня была предпринята еще одна, последняя, попытка испытать танк на гусеничном ходу. Но, после того как танк прошел всего 1 км, злополучный кронштейн снова сломался. Тремя днями позже начала заедать коробка передач — во время движения периодически выскакивали 2 и 3-я скорости.

В общей сложности за весь период ходовых испытаний с 16.05. по 21.06 танк прошел на гусеницах 43,5 км и 863 км на колесах.

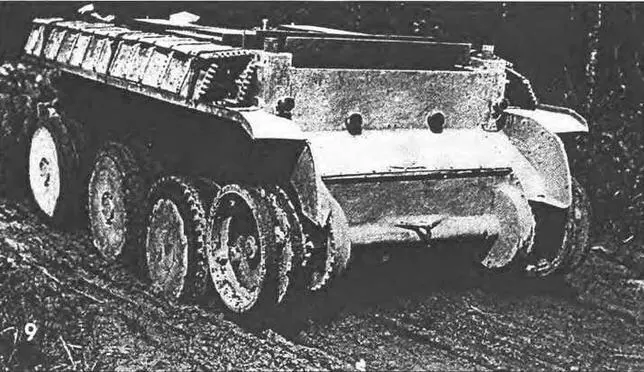

Танк Кристи на испытаниях. Весна 1931 г.
